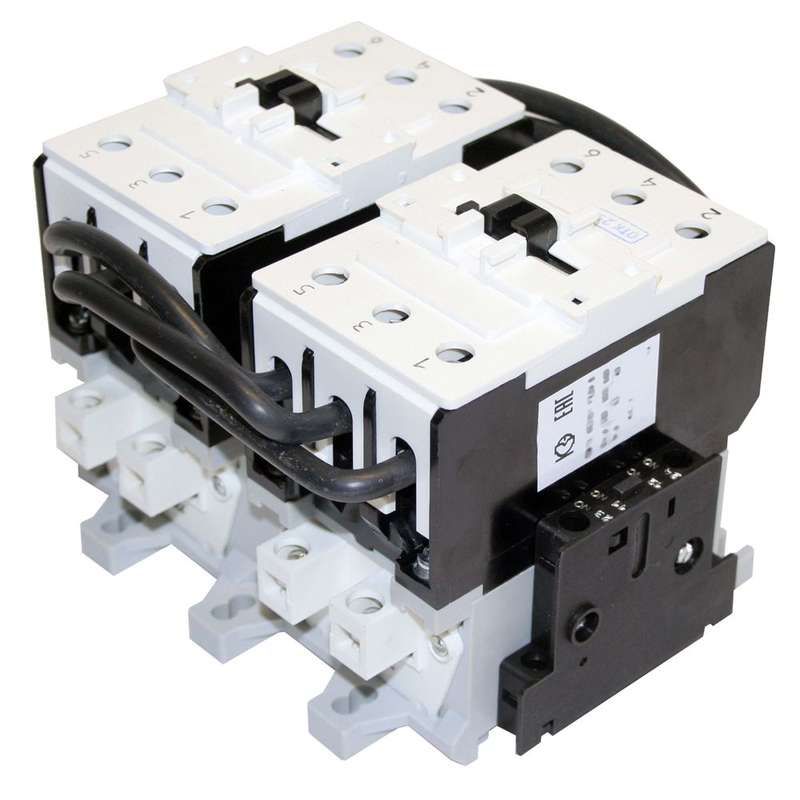

Контактор электромагнитный реверсивный ПМ12-063551 УХЛ4 В, 220В - 060551220ВВ220000000 КашинЗЭА

Контактор электромагнитный реверсивный УХЛ4, 220В AC, 63А - устройство для автоматического переключения направления вращения трёхфазного электродвигателя, управления его включением и отключением, а также защиты цепей от перегрузок. Применяется в системах с DIN-рейкой, где требуется надёжное и частое реверсирование, например на конвейерах, лифтах или станках. Бренд КЗЭА и артикул пм12-063551 указывают на серийное производство в Кашине, соответствующее требованиям российских норм.

Назначение и область применения

Контактор электромагнитный реверсивный УХЛ4, 220В AC, 63А используется для коммутации трёхфазных электродвигателей с возможностью изменения направления вращения. Он позволяет безопасно включать двигатель, удерживать его в рабочем состоянии, отключать питание и выполнять реверс - то есть менять порядок фаз, чтобы двигатель вращался в противоположную сторону. Подходит для установки в распределительных щитах с DIN-рейкой, особенно там, где требуется частый запуск и реверс: конвейеры, подъёмники, насосные станции, металлорежущие станки.

Технические характеристики

• Номинальный ток: 63 А - способен выдерживать длительную нагрузку до этого значения без перегрева;
• Напряжение питания катушки: 220 В переменного тока (AC) - управление осуществляется от стандартной однофазной сети 220 В;
• Номинальное напряжение силовых контактов: 660 В - допустимо использование в сетях до этой величины, в том числе 380–440 В;
• Номинальная мощность: 30 кВт - оптимальна для двигателей до этой мощности при напряжении 380 В;
• Количество нормально открытых (НО) контактов: 6 - из них часть используются для управления, часть - для блокировок и сигнализации;
• Степень защиты IP20 - защищён от прикосновений к токоведущим частям и от крупных частиц, но не от воды и пыли; требует установки внутри закрытого шкафа;
• Климатическое исполнение УХЛ4 - рассчитан на работу при температуре от −40 C до +40 C, в условиях повышенной влажности и с колебаниями температуры, характерными для неотапливаемых помещений в средней полосе России;
• Способ монтажа: DIN-рейка и монтажная плата - можно крепить как на стандартную рейку, так и болтами через отверстия;
• Тип присоединения: винтовые зажимы - подходят для проводов сечением до 25 мм2, обеспечивают надёжный контакт при правильном затягивании.

Совместимость и монтаж

Контактор электромагнитный реверсивный УХЛ4, 220В AC, 63А совместим с другими компонентами системы управления двигателями: тепловыми реле, кнопочными постами, предохранителями. Для полноценного реверса требуется два таких контактора (или один двойной модуль), которые работают взаимоблокированно - чтобы исключить одновременное включение прямого и обратного направления. Монтаж выполняется на DIN-рейку типа TS35. Винтовые зажимы позволяют подключать медные жилы с изоляцией, без наконечников, но рекомендуется использовать наконечники для многожильных проводов. Обязательно соблюдайте момент затяжки - слабый контакт вызывает нагрев, слишком сильный - повреждает корпус.

Безопасность и стандарты

Контактор соответствует ГОСТ Р 50030.4.1 и международным стандартам IEC 60947-4-1. Конструкция предусматривает механическую и электрическую блокировку между основными контактами, что предотвращает короткое замыкание при попытке включить оба направления одновременно. Устройство не предназначено для частого включения-выключения свыше 600 раз в час - это снижает срок службы. Работает только в сухих помещениях, защищённых от брызг и осадков, поскольку степень защиты IP20 не обеспечивает герметичность.

Преимущества

• Высокая надёжность механических элементов благодаря проверенной конструкции КЗЭА;
• Поддержка реверсивного режима без внешних переключателей - всё реализовано внутри устройства;
• Гибкий монтаж: можно крепить как на DIN-рейку, так и на плату - удобно для нестандартных решений;
• Широкий диапазон рабочих температур (УХЛ4) - подходит для холодных цехов, складов, наружных щитовых;
• Простота обслуживания: доступ к контактам, возможность замены катушек без демонтажа всего контактора.

Ограничения применения

• Не применяется в условиях высокой запылённости, влажности или воздействия химических веществ - IP20 недостаточно;
• Не предназначен для частого включения более 600 раз в час - быстрый цикл сокращает срок службы;
• Требуется обязательная блокировка с другим контактором при реверсе - нельзя использовать один единственный экземпляр для реверса без второго;
• Не работает при напряжении ниже 85 % от 220 В - при просадках сети может не втянуться;
• Не имеет встроенной тепловой защиты - обязательно нужен отдельный тепловое реле для защиты двигателя.

Примеры использования

• Конвейерная лента, которая должна перемещаться вперёд и назад для точной подачи материалов;
• Лифт или подъёмник, где требуется изменение направления движения;
• Фрезерный станок с функцией реверса шпинделя;
• Насосная система с обратной продувкой трубопровода;
• Автоматические ворота с дублирующим механизмом открывания/закрывания.

Практические советы

• Выбирая этот контактор, убедитесь, что ваш двигатель не превышает 30 кВт при 380 В - иначе возможен перегрев контактов;
• Для реверса всегда используйте два контактора с электрической блокировкой - даже если кажется, что одного достаточно;
• Проверьте посадочные размеры перед монтажом: контактор рассчитан на стандартную DIN-рейку TS35, но может иметь небольшие отличия от аналогов других брендов;
• При подключении проводов к винтовым зажимам - не забудьте зачистить жилы на 8–10 мм, плотно затянуть, но без усилия, которое деформирует пластик;
• Если контактор установлен в щите с высокой температурой - учитывайте, что UHL4 допускает +40 C, но внутренний нагрев от соседних аппаратов может повысить температуру выше допустимой;
• Рекомендуется периодически проверять состояние контактов - особенно после 10 000 операций - они могут окисляться или подгорать при больших токах.
