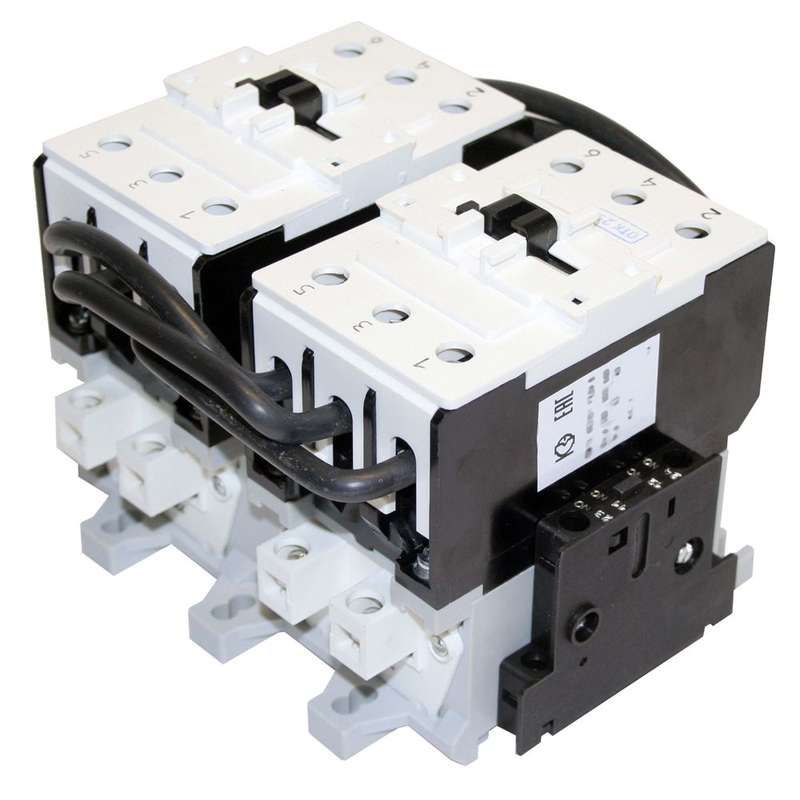

Контактор электромагнитный реверсивный ПМ12-063551 УХЛ4 В 110В - 060551220ВВ110000000 КашинЗЭА

Контактор электромагнитный реверсивный УХЛ4 В 110В от КЗЭА - устройство для дистанционного управления трёхфазными двигателями, обеспечивающее безопасную смену направления вращения. Артикулы 060551220вв110000000 и пм12-063551 соответствуют одному продукту, предназначенном для стационарной установки в системах автоматизации.

Назначение и область применения

Контактор электромагнитный реверсивный УХЛ4 В 110В используется для коммутирования трёхфазных асинхронных двигателей с короткозамкнутым ротором. Он обеспечивает удалённый запуск, остановку и реверсирование двигателя - то есть изменение направления вращения без механического вмешательства. Применяется в промышленных установках: конвейерах, насосах, вентиляторах, металлорежущих станках, где требуется двунаправленное движение.

Технические характеристики

• Напряжение питания катушки: 110 В переменного тока - требует именно такого напряжения для включения; не работает от постоянного тока или других значений.
• Номинальное рабочее напряжение силовой цепи: до 660 В AC - подходит для сетей 380 В и 660 В, распространённых в промышленности.
• Номинальный ток: 63 А - способен выдерживать длительную нагрузку до этого значения без перегрева.
• Номинальная мощность: 30 кВт - оптимальна для двигателей этой мощности при напряжении 380–660 В.
• Род тока: переменный (AC) - не DC-системы.
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира.
• Количество нормально открытых контактов: 4 шт. - используются для сигнализации, блокировок и управления внешним оборудованием.
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −40 C до +40 C, повышенной влажности и наличии конденсата, типично для помещений без отопления или на территории РФ.
• Степень защиты: IP20 - защищает от предметов больше 12 мм, но не от воды и пыли; требует установки внутри корпуса или щита.
• Способ монтажа: на монтажную плату - крепится через отверстия и выводы на печатной плате, не имеет DIN-рейки.
• Тип присоединения: винтовые зажимы - надёжное соединение проводов, допускает многократное демонтирование.

Совместимость и монтаж

Контактор электромагнитный реверсивный УХЛ4 В 110В проектировался как часть системы управления, поэтому он требует парного использования с аналогичным контактом противоположного направления - обычно два таких аппарата образуют один реверсивный модуль. Монтаж выполняется исключительно на жесткую монтажную плату с соблюдением шага крепёжных отверстий. Подключение силовых клемм - медные провода сечением до 16 мм2. Управляющая катушка подключается к контроллеру или кнопочной станции через предохранитель 6…10 А. Обязательно использовать ограничитель перенапряжения (ОПН) параллельно катушке для продления срока службы.

Безопасность и стандарты

Произведено согласно требованиям ГОСТ Р 50030.4.1 и международному IEC 60947-4-1. Соответствие гарантирует отказоустойчивость при аварийных режимах, такие как заклиненные контакты или скачки напряжения. Отсутствует внутренняя тепловая защита - её необходимо реализовать дополнительно через термореле или частотник.

Преимущества

• Высокая долговечность благодаря качественной сборке и использованию меди в контактах.
• Подтверждённая работоспособность в условиях высокой влажности и широкого диапазона температур - идеален для холодных цехов.
• Готовый набор вспомогательных контактов позволяет легко внедрить блокировки безопасности без дополнительных модулей.
• Фиксированная конструкция снижает риск случайного расхождения контактов даже при вибрациях.

Ограничения применения

• Не применяется вне закрытых электрошкафов - степень защиты IP20 не защищает от пыли и брызг.
• Не подходит для частотного регулирования - только пуск/останов/реверс при фиксированной частоте 50/60 Гц.
• Требуется обязательное использование двух экземпляров для полноценного реверса - нельзя применять единственный элемент.
• Не содержит встроенной тепловой защиты - обязательно нужен внешний тепловое реле или функция в ПЛК.
• Не рекомендован для частых включений более 600 раз в час - возможен быстрый износ контактов.

Примеры использования

• Оборудование для перевёртки детали на станке ЧПУ - реверс двигателя после завершения операции.
• Конвейер с обратным ходом для перемещения материалов при ремонте участка.
• Вентиляционная система с принудительной сменой потока воздуха в зависимости от сезона.
• Подъёмники и лифты с механизмом спуска и подъёма на одном двигателе.

Практические советы

• Выбирая этот контактор, проверьте соответствие напряжения вашей управляющей цепи - 110 В отличается от популярных 220 В и 24 В.
• При монтаже используйте только затянутые винты моментом 0,8–1,2 Нм - слабое соединение вызывает нагрев, слишком сильное повредит пластик.
• На каждый контактный блок установите ОПН (например, ОПН-220) - это снизит вероятность пробоя катушки в 5 раз.
• Не забудьте предусмотреть механическую взаимоблокировку между двумя контакторами - чтобы они не могли включиться одновременно.
• Для обслуживания достаточно периодически осматривать контакты на окисление - при необходимости протирать этиловым спиртом.
