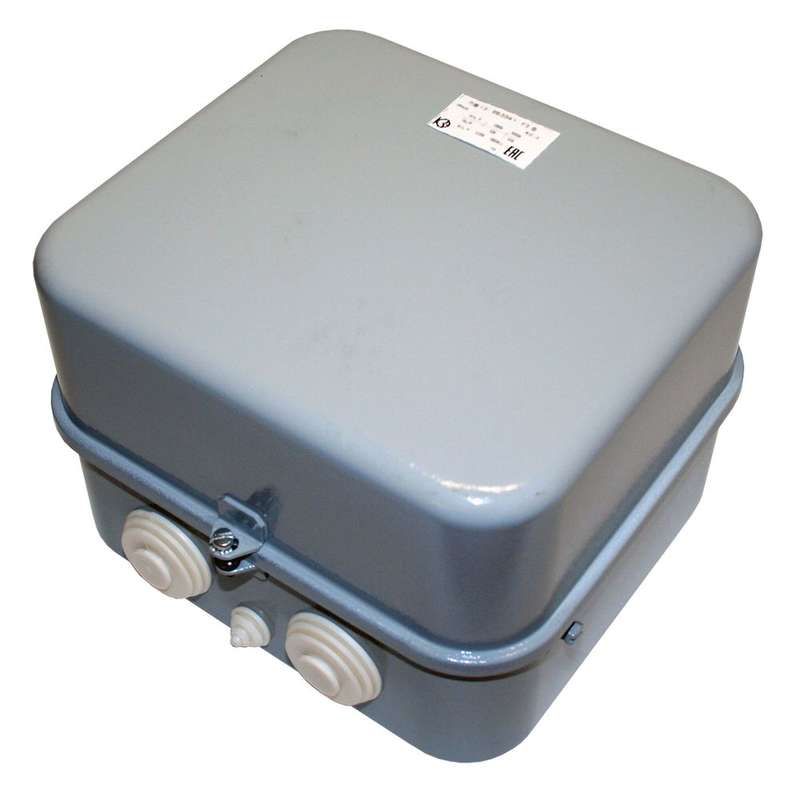

Контактор электромагнитный реверсивный ПМ12-063541 У3 В, 220В - 060541222ВВ220000000 КашинЗЭА

Контактор электромагнитный реверсивный У3 В 220В от КЗЭА (арт. PM12-063541) предназначен для дистанционного управления трёхфазными двигателями - включает, выключает и меняет направление вращения. Подходит для стационарных систем автоматизации с питанием 220 В переменного тока.

Назначение и область применения

Контактор электромагнитный реверсивный У3 В 220В используется для управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Он обеспечивает:

• дистанционный запуск и остановку двигателя;
• реверсирование - изменение направления вращения;
• коммутирование нагрузки до 30 кВт при напряжении до 660 В и частоте 50–60 Гц.

Применяется в промышленном оборудовании: насосах, вентиляторах, конвейерах, станках с ЧПУ, где требуется частое переключение направления движения.

Технические характеристики

• Напряжение питания катушки: 220 В переменного тока - совместим с большинством стандартных сетей управления;
• Номинальный ток: 63 А - способен коммутировать мощные нагрузки без перегрева;
• Номинальная мощность: 30 кВт - оптимальна для двигателей средней мощности;
• Количество нормально открытых контактов: 3 - достаточное количество для управления основной цепью и сигнализации;
• Род тока: переменный (AC) - работает только с сетями переменного тока;
• Степень защиты: IP40 - защищён от предметов больше 1 мм, но не от воды и пыли;
• Климатическое исполнение: У3 - рассчитан на работу при температуре от −25C до +40C и относительной влажности до 80% при +25C;
• Способ монтажа: на монтажную плату - требует установки на печатную плату или DIN-рейку через переходник;
• Тип присоединения: винтовые зажимы - надёжное механическое соединение проводов.

Совместимость и монтаж

Контактор электромагнитный реверсивный У3 В 220В устанавливается исключительно на монтажную плату. Это значит:

• не подходит для крепления на стандартную DIN-рейку без адаптера;
• требуется подготовить место под плату с соответствующими отверстиями и крепёжными элементами;
• винтовые зажимы позволяют подключать медные провода сечением до 16 мм2 - проверьте соответствие сечения кабеля нагрузки;
• при сборке схемы реверса обязательно используйте два контактора - один для «вперёд», второй для «назад» - и предусмотрите механическую или электрическую блокировку, чтобы предотвратить одновременное включение.

Безопасность и стандарты

Контактор соответствует требованиям к устройствам управления электроприводами согласно ГОСТ Р МЭК 60947-4-1. Применяется в системах, где важна безопасность операторов и целостность оборудования. Однако сам по себе он не обеспечивает защиту от перегрузки или обрыва фаз - эти функции должны реализовываться внешними тепловыми реле или микроконтроллерами.

Преимущества

• Высокий ресурс коммутации благодаря качественной конструкции контактов от КЗЭА;
• Устойчивость к колебаниям напряжения в цепи управления +-10% от 220 В;
• Простая замена при выходе из строя - стандартизированная форма и тип подключения;
• Поддержка работы в условиях повышенной влажности и широкого температурного диапазона (У3).

Ограничения применения

• Не предназначен для постоянной работы в условиях высокой запылённости или сырости - степень защиты IP40 не допускает попадания жидкостей;
• Не имеет встроенной защиты от перегрузки - обязательна установка теплового реле;
• Не рекомендован для частого включения/выключения более 600 раз в час - риск перегрева катушки;
• Только для переменного тока - нельзя использовать в цепях постоянного тока;
• Монтаж только на плату - требует дополнительных усилий при сборке шкафа управления.

Примеры использования

• Лифты и эскалаторы - для изменения направления движения;
• Циркулярные пилы и шлифмашины - для быстрого реверса рабочего органа;
• Транспортерные системы - для перемещения материалов в обоих направлениях;
• Гидравлические насосы - для регулировки потока путём смены вращения двигателя.

Практические советы

• Обязательно используйте ограничитель перенапряжения (ОПН) параллельно катушке - продлит срок службы контактора и защитит контроллер от импульсов;
• Проверьте посадочные отверстия перед монтажом - они должны точно совпадать с размерами корпуса контактора электромагнитного реверсивного У3 В 220В;
• При использовании в составе реверсивной схемы примените взаимоблокировки между двумя контакторами - это предотвратит короткое замыкание;
• Не забудьте про термическую защиту - даже при номинальном токе 63 А двигатель может перегреваться при длительной работе;
• Артикулы PM12-063541 и 060541222вв220000000 - это одна модель; при заказе указывайте любой из них - они идентичны.
