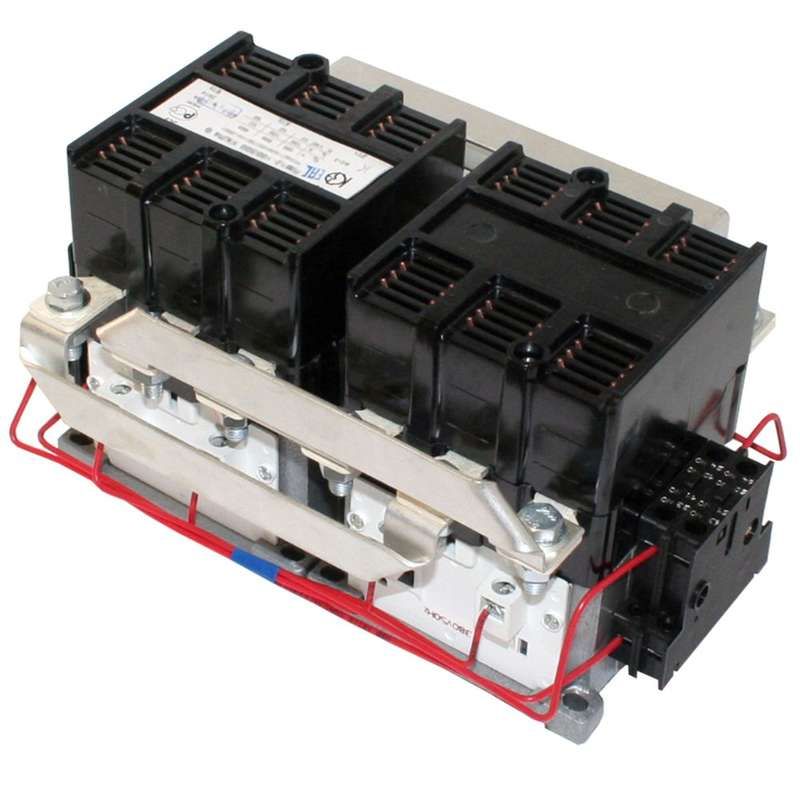

Контактор электромагнитный реверсивный ПМ12-125500 УХЛ4 В, 110В - 070500440ВВ110000000 КашинЗЭА

Контактор электромагнитный реверсивный УХЛ4 В 110В 4 нормально открытых + 4 нормально закрытых контакта от КЗЭА (арт. pm12-125500 / 070500440вв110000000) предназначен для дистанционного управления трёхфазными двигателями с возможностью изменения направления вращения. Он сочетает силовые контакты на 125 А и восемь вспомогательных контактов в одном корпусе, что позволяет собирать компактные системы управления без внешних модулей.

Назначение и область применения

Контактор электромагнитный реверсивный УХЛ4 В 110В 4 нормально открытых + 4 нормально закрытых контакта используется для коммутации трёхфазных асинхронных двигателей с короткозамкнутым ротором. Применяется в системах автоматизации, где требуется изменение направления вращения - например, на конвейерах, насосах, металлорежущих станках, лифтах и других устройствах с реверсивной нагрузкой. Подходит для стационарных установок с питанием переменным током 50–60 Гц и напряжением до 660 В.

Технические характеристики

• Тип: Электромагнитный реверсивный контактор
• Номинальный ток: 125 А (переменный ток AC)
• Напряжение питания катушки: 110 В AC
• Максимальное рабочее напряжение: 660 В AC
• Номинальная мощность: 55 кВт (при 380 В)
• Число нормально открытых (НО) контактов: 4
• Число нормально закрытых (НЗ) контактов: 4
• Род тока: Переменный (AC)
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допускает повышенную влажность и запыление
• Степень защиты: IP00 - без защиты от доступа к токоведущим частям и попадания сторонних предметов; требует установки в защищённом шкафе
• Способ монтажа: На монтажную плату (панель)
• Подключение: Винтовые зажимы

Совместимость и монтаж

Контактор электромагнитный реверсивный УХЛ4 В 110В 4 нормально открытых + 4 нормально закрытых контакта монтируется исключительно на металлическую или пластиковую монтажную плиту с жесткими креплениями. Его нельзя устанавливать прямо на стену или в открытом виде - из-за IP00 необходимо использовать распределительный щит с защитной крышкой. Все провода подсоединяются через винтовые зажимы - затяжка должна выполняться усилием 1–1,5 Нм, чтобы избежать повреждения контактов. Для работы в режиме реверса требуется два таких контактора (или один двойной реверсивный блок), между которыми обязательно применяется механическая или электрическая блокировка, предотвращающая одновременное включение.

Безопасность и стандарты

Производится согласно требованиям ГОСТ Р МЭК 60947-4-1. Соответствует классу IEC категории AC-1 и AC-3 для управления асинхронными двигателями. Отдельно рекомендовано применение ограничителей перенапряжений (ОПН) параллельно катушке управления - особенно при использовании длинных управляющих цепей или высоких импульсных помех. Это снижает риск пробоя изоляции катушки и продлевает срок службы аппарата.

Преимущества

• Высокий уровень коммутационной способности - 125 А позволяет работать с двигателями до 55 кВт даже при частых пусках
• Встроенные 8 вспомогательных контактов (4 НО + 4 НЗ) позволяют реализовать сложные логические схемы без дополнительных реле
• Климатическое исполнение УХЛ4 обеспечивает надёжную работу в условиях холодных помещений, цехов с повышенной влажностью и периодическими перепадами температур
• Фиксированная конструкция на монтажной плате минимизирует вибрацию и случайные отключения

Ограничения применения

• Не для постоянного тока - только переменный ток 50/60 Гц
• IP00 требует обязательной установки внутри электрошкафа - использование вне герметичной среды опасно!
• Не имеет встроенную тепловую защиту - для защиты от перегрузок и обрыва фаз необходимы внешние тепловые реле или электронные защиты
• Не рассчитан на частые операции более 600 раз в час - длительная работа выше этого порога вызывает перегрев катушки
• Не совместим с сетями ниже 90 В - при просадках напряжения ниже 110 В контактор может не втянуться

Примеры использования

• Реверсивный привод конвейера - один контактор для движения вперёд, второй - назад, вспомогательные контакты сигнализируют положение
• Центробежный насос с функцией продувки - после остановки двигатель меняет направление для удаления осадка
• Обрабатывающий центр с перемещением стола - контакторы обеспечивают точное позиционирование в двух направлениях
• Автоматическая система подъёмника - управление с кнопочных постов через сигнал 110 В AC

Практические советы

• Выбирая этот контактор, проверьте соответствие напряжения вашей управляющей цепи - 110 В AC должны точно соответствовать выходному напряжению вашего контроллера или трансформатора
• При сборке схемы используйте хотя бы один НЗ-контакт для блокировки второго контактора - это предотвратит короткое замыкание при реверсе
• Для долгой жизни катушки установите ОПН (например, MOV-тип) сразу рядом с выводами катушки - это спасёт устройство от скачков напряжения при выключении
• Проверяйте плотность затяжки винтов каждые 6 месяцев - особенно в вибрирующем оборудовании
• Не путайте с обычными контакторами - данный экземпляр является именно реверсивным, то есть содержит внутреннюю связь для противостояния одновременного включения
