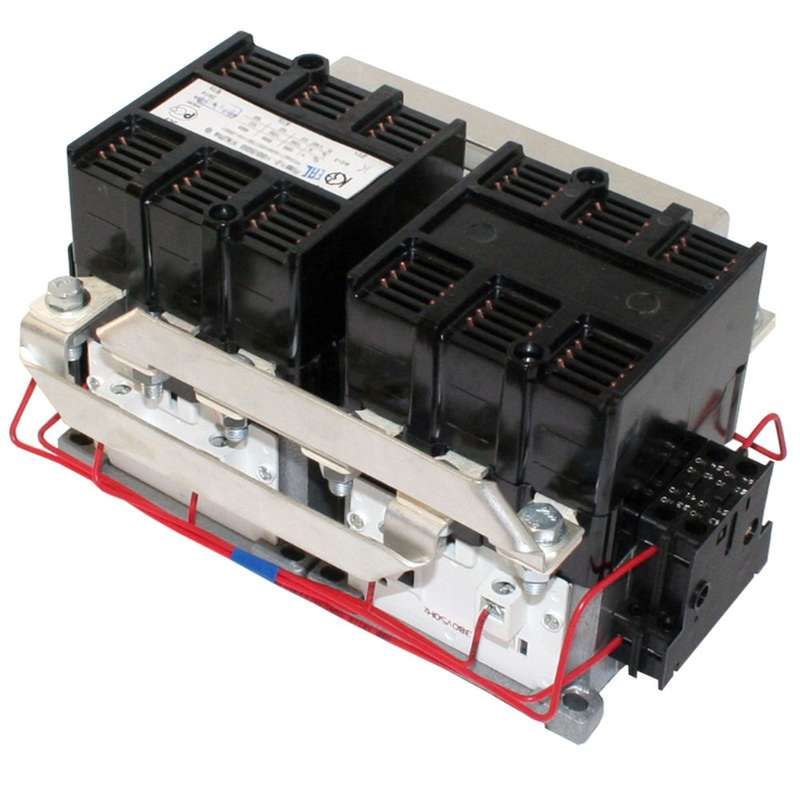

Контактор электромагнитный реверсивный ПМ12-125500 УХЛ4 В, 380В - 070500440ВВ380000000 КашинЗЭА

Контактор электромагнитный реверсивный УХЛ4 В 380В 4 нормально открытых + 4 нормально закрытых контакта - устройство для дистанционного управления трёхфазными двигателями, обеспечивающее безопасную смену направления вращения. Производится компанией КЗЭА г.Кашин, артикулы 070500440вв380000000 и пм12-125500.

Назначение и область применения

Контактор электромагнитный реверсивный УХЛ4 В 380В 4 нормально открытых + 4 нормально закрытых контакта предназначен для коммутации трёхфазных асинхронных двигателей с короткозамкнутым ротором. Он позволяет выполнять дистанционный запуск, остановку и реверсирование двигателя - то есть менять направление вращения без механического вмешательства. Применяется в стационарных системах управления: конвейерах, насосах, вентиляторах, металлорежущих станках, где требуется частая смена направления движения.

Технические характеристики

• Напряжение катушки управления: 380 В переменного тока - требует питания именно этой величины для срабатывания;
• Номинальное напряжение силовых цепей: до 660 В - подходит для сетей с высоким рабочим напряжением;
• Номинальный ток: 125 А - способен выдерживать длительную нагрузку этого уровня;
• Род тока: переменный (AC), 50/60 Гц - совместим со стандартной промышленной сетью;
• Количество контактов: 4 нормально открытых (НО) и 4 нормально закрытых (НЗ) - позволяют реализовать сложные схемы управления и сигнализации;
• Номинальная мощность двигателя: 55 кВт - рекомендован для управления двигателями такой мощности;
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях умеренного и холодного климата, в помещениях с повышенной влажностью;
• Степень защиты: IP00 - нет защиты от внешних воздействий; корпус полностью открытый, требует установки в защищённом шкафу;
• Способ монтажа: на монтажную плату - крепится через отверстия и выводы на печатной плате или щите;
• Тип подключения: винтовые зажимы - надёжное соединение проводов, допускает многократное обслуживание.

Совместимость и монтаж

Контактор электромагнитный реверсивный УХЛ4 В 380В 4 нормально открытых + 4 нормально закрытых контакта монтируется исключительно на монтажную плату - он не имеет DIN-рейки или крепления на стенку. Подключение силовых и управляющих цепей выполняется через винтовые зажимы. Для работы в реверсивной схеме требуется два таких контактора: один для прямого вращения, второй - для обратного. Между ними обязательно должна быть механическая или электрическая блокировка, чтобы предотвратить одновременное включение - это исключает короткое замыкание между фазами.

Безопасность и стандарты

Контактор соответствует требованиям к применению в промышленных установках согласно ГОСТ Р МЭК 60947-4-1. Отсутствие степени защиты IP00 означает, что устройство нельзя использовать вне электрошкафа - все части находятся под напряжением. Для защиты катушки от импульсных перенапряжений (например, при отключении) рекомендуется установить ограничитель перенапряжений ОПН параллельно катушке управления.

Преимущества

• Высокая коммутационная способность - 125 А и 55 кВт позволяют работать с крупными двигателями;
• Чёткая структура контактов: 4 НО и 4 НЗ дают гибкость для создания схем автоматизации, сигнализации и блокировок;
• Климатическое исполнение УХЛ4 обеспечивает надёжную работу в неотапливаемых помещениях и при температурных колебаниях;
• Винтовые зажимы удобны для обслуживания и ремонта - можно легко проверить и затянуть соединения.

Ограничения применения

• Не применяется на открытом воздухе или в пыльных средах - степень защиты IP00 не защищает ни от пыли, ни от влаги;
• Требуется обязательная установка в металлический шкаф с блокировкой доступа - опасные части находятся под напряжением даже при отключенном питании;
• Не предназначен для частого включения-выключения более 600 раз в час - возможен быстрый износ контактов;
• Не содержит встроенной тепловой защиты - необходимо дополнительно устанавливать тепловое реле при работе с двигателями;
• Подходит только для AC-сетей - не работает с постоянным током.

Примеры использования

• Реверсивный конвейер в пищевой промышленности - двигатель меняет направление для перемещения продукции туда и обратно;
• Станок с ЧПУ - изменение направления вращения шпинделя для сверления и резьбы;
• Вентиляционная система с регулировкой потока - переключение режимов нагнетания и вытяжки;
• Грузоподъёмные механизмы - опускание и подъём груза путём изменения полярности питания двигателя.

Практические советы

• При сборке реверсивной схемы используйте два контактора электромагнитный реверсивный УХЛ4 В 380В 4 нормально открытых + 4 нормально закрытых контакта - один для “вперёд”, другой для “назад” - и обязательно установите взаимоблокировку;
• Проверьте посадочные отверстия на плате перед монтажом - они должны точно совпадать с габаритами аппарата;
• Для долгой службы контактов не допускайте частых пусков - интервал между включениями должен быть не менее 1 минуты;
• Обязательно подключите ОПН к катушке управления - это продлит срок службы контактора и повысит надёжность системы;
• При использовании в условиях повышенной влажности следите за состоянием изоляции и периодически осматривайте контакты на окисление.
