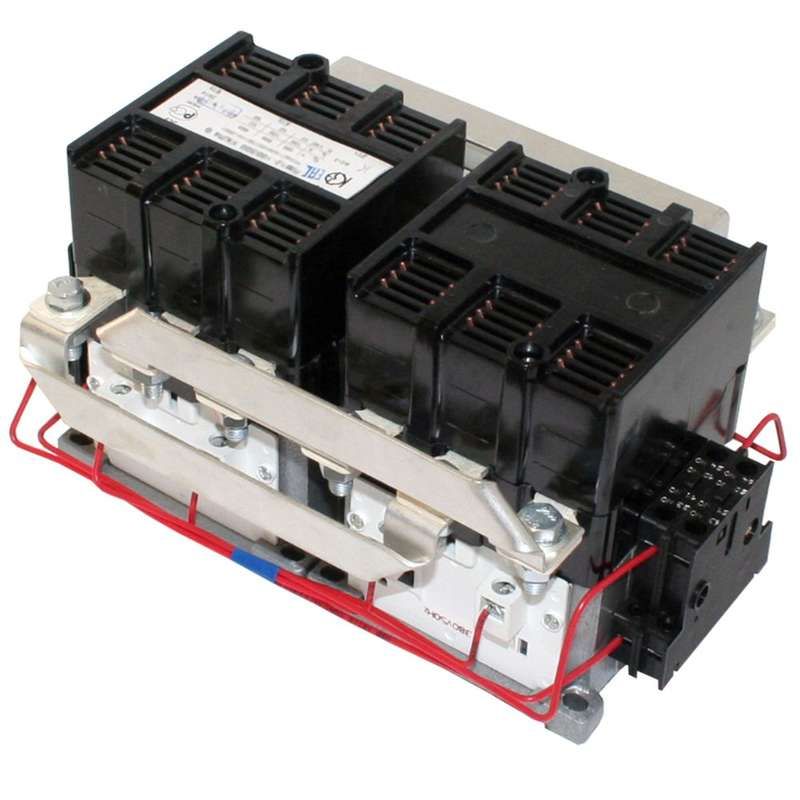

Контактор электромагнитный реверсивный ПМ12-100500 УХЛ4 В 380В - 068500440ВВ380000000 КашинЗЭА

Контактор электромагнитный реверсивный УХЛ4 В 380В 100А от КЗЭА (арт. пм12-100500) предназначен для дистанционного управления трёхфазными двигателями - включению, выключению и изменению направления вращения. Он работает в сетях переменного тока до 660 В и рассчитан на нагрузку до 45 кВт.

Назначение и область применения

Контактор электромагнитный реверсивный УХЛ4 В 380В 100А используется в системах управления электроприводами, где требуется изменение направления вращения двигателя. Подходит для стационарных установок с трёхфазными асинхронными двигателями с короткозамкнутым ротором. Применяется на конвейерах, насосных станциях, вентиляционных системах, металлорежущих станках и других устройствах, требующих реверса.

Технические характеристики

• Номинальный ток: 100 А - способен коммутировать токи до этого значения без перегрева.
• Напряжение катушки управления: 380 В переменного тока - питание для срабатывания контактора подаётся именно с этой величины.
• Максимальное рабочее напряжение: 660 В - допустимый предел для силовой цепи, выше которого использовать нельзя.
• Род тока: переменный (AC), 50–60 Гц - совместим только с сетями стандарта Европы/СНГ.
• Номинальная мощность: 45 кВт - максимальная мощность двигателя, который можно надёжно запустить и остановить этим контактором.
• Количество нормально открытых контактов: 6 - три пары для основной цепи и вспомогательных сигналов; хватает для реализации типовых схем реверса.
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C и повышенной влажности, подходит для помещений с невзрывоопасной средой.
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от крупных предметов, но не от пыли и воды. Устанавливается внутри щита.
• Тип подключения: винтовые зажимы - удобны для многожильных проводов с наконечниками.
• Способ монтажа: на монтажную плату - крепится болтами к металлической пластине или DIN-рейке через адаптер (не встроен).

Совместимость и монтаж

Контактор электромагнитный реверсивный УХЛ4 В 380В 100А имеет два отдельных механизма - один для прямого включения, второй для реверса. Они механически заблокированы друг от друга, чтобы исключить одновременное срабатывание. Монтаж выполняется на плоской поверхности с помощью четырёх отверстий под болты M5. Обязательно соблюдайте посадочные размеры и момент затяжки - не более 1,5 Нм, чтобы не повредить корпус. Для работы с катушкой 380 В используйте только источник питания соответствующего напряжения - применение 220 В вызовет отказ в срабатывании.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Комплектуется внутренней механической блокировкой между прямыми и реверсивными контактами - предотвращает короткое замыкание при ошибочном управлении. Для защиты катушки от импульсных перенапряжений рекомендуется установить ограничитель перенапряжений ОПН параллельно её выводам. Без него срок службы катушки снижается на 30–50%.

Преимущества

• Высокая долговечность контактов благодаря материалу AgSnO₂ - устойчив к дуговым воздействиям при частых переключениях.
• Чёткая механическая блокировка между двумя группами контактов - гарантирует безопасность при реверсе.
• Широкий диапазон рабочих температур - позволяет использовать в неотапливаемых помещениях зимой.
• Простая диагностика состояния - наличие индикатора положения рычага на корпусе (визуальное определение сработал ли контактор).

Ограничения применения

• Не предназначен для частотного регулирования - только пуск/останов/реверс.
• IP20 не обеспечивает защиту от пыли и брызг - нельзя устанавливать вне шкафа или в сырых местах.
• Требует внешнего теплового реле для защиты от перегрузки - сам по себе не содержит термической защиты.
• Не поддерживает автоматическую блокировку по току - необходимо проектировать защиту в схеме управления.
• Не совместим с постоянным током - даже 380 В DC вызовут сваривание контактов.

Примеры использования

• Подъёмный механизм с реверсом - поднимает и опускает груз.
• Конвейерная лента с возможностью движения в обе стороны.
• Циркулярная пила с функцией реверса для удаления заклинивших заготовок.
• Вентилятор системы охлаждения, меняющий направление потока по расписанию.

Практические советы

• Выбирайте сечение провода не менее 25 мм2 для силовых цепей - при 100 А малое сечение вызывает нагрев.
• Обязательно используйте наконечники на многожильных проводах перед затяжкой винтов - предотвращает ослабление соединения.
• Проверьте соответствие напряжения катушки 380 В - если подать 220 В, контактор не включится, и система не будет работать.
• Установите ОПН рядом с контактором - особенно если он часто переключается (более 10 раз в час).
• При сборке схемы реверса используйте кнопки с механической взаимоблокировкой - это дополнительная защита от ошибок оператора.
• Проверяйте состояние контактов каждые 6 месяцев - при высокой нагрузке они могут окисляться или подгорать.
