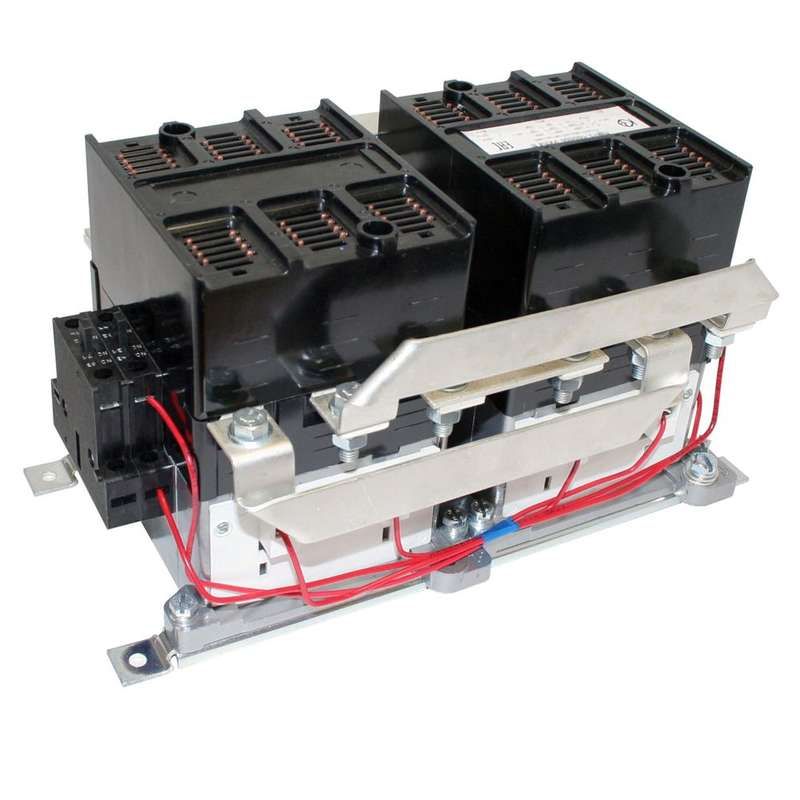

Контактор электромагнитный реверсивный ПМ12-160500 УХЛ4 В, 380В - 072500440ВВ380000000 КашинЗЭА

Контактор электромагнитный реверсивный УХЛ4 В 380В, 160А категории 380В AC от КЗЭА (артикулы 072500440вв380000000 и пм12-160500) предназначен для дистанционного управления трёхфазными двигателями - включению, выключению и изменению направления вращения. Он рассчитан на работу в промышленных условиях с высокими нагрузками и защищён от внешних воздействий согласно классу УХЛ4.

Назначение и область применения

Контактор электромагнитный реверсивный УХЛ4 В 380В, 160А используется в системах автоматического управления электроприводами. Его основная задача - безопасно коммутировать силовые цепи трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для оборудования, где требуется частый реверс: конвейеры, насосные станции, лифты, металлорежущие станки, вентиляционные системы.

Технические характеристики

• Номинальный ток: 160 А - способен работать с двигателями мощностью до 75 кВт при напряжении 380 В.
• Напряжение катушки управления: 380 В переменного тока - требует питания именно этой величины для срабатывания.
• Максимальное рабочее напряжение: 660 В - допустимо применение в сетях с более высоким напряжением, но только при соблюдении условий по току и частоте.
• Род тока: Переменный (AC), 50/60 Гц - совместим со стандартной промышленной сетью.
• Количество нормально открытых контактов: 4 шт. - используются для сигнализации, блокировок и управления вспомогательными цепями.
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости, характерных для закрытых помещений в средней полосе России.
• Степень защиты: IP00 - корпус не имеет защиты от прикосновений и попадания посторонних предметов; применяется только внутри щитов или защищённых зон.
• Тип подключения: Винтовые зажимы - надёжное механическое соединение проводов, требует периодической проверки затяжки.
• Способ монтажа: Монтажная плата - крепится на DIN-рейку или жесткую поверхность через отверстия в основе, не предусматривает настенное крепление без дополнительных элементов.

Совместимость и монтаж

Контактор электромагнитный реверсивный УХЛ4 В 380В, 160А совместим с другими устройствами серии PM12 и аналогичными моделями от КЗЭА. Для работы в реверсивной схеме необходим второй контактор того же типа - они должны быть установлены рядом и связаны механической и электрической блокировкой, чтобы исключить одновременное включение обоих контакторов.

При монтаже важно обеспечить доступ к винтовым зажимам для обслуживания. Минимальный зазор вокруг аппарата - 50 мм с каждой стороны. Не рекомендуется устанавливать рядом с источниками тепла или в местах с постоянной вибрацией выше 1g.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1–2012 (IEC 60947-4-1) для аппаратов низкого напряжения. Применение в соответствии с инструкциями гарантирует соответствие нормам безопасности электроустановок. Для предотвращения пробоя катушки при отключении необходимо использовать ограничитель перенапряжения ОПН, подключаемый параллельно катушке управления.

Преимущества

• Высокая долговечность контактов благодаря материалам и технологии изготовления от КЗЭА.
• Чёткая и быстрая коммутация даже при частых реверсах - до 1200 операций в час.
• Наличие четырёх вспомогательных контактов позволяет реализовать сложные схемы управления без дополнительных блоков.
• Климатическое исполнение УХЛ4 делает его пригодным для использования в большинстве промышленных объектов РФ.

Ограничения применения

• Не предназначен для установки вне электрощита - степень защиты IP00 не защищает от пыли, влаги и случайного прикосновения.
• Не подходит для работы с постоянным током - только переменный ток 50/60 Гц.
• Не содержит встроенной защиты от перегрузки или обрыва фазы - обязательно использование теплового реле или другого устройства защиты.
• Не рекомендован для частых пусков более 1200 раз в час - возможен преждевременный износ контактов.

Примеры использования

• Реверсивный привод лебёдки на производственной площадке - один контактор включает движение вперёд, другой - назад.
• Система управления вентилятором в цеху: включение/выключение и смена скорости вращения через переключение фаз.
• Автоматическая линия по упаковке: двигатель меняет направление при смене режима работы конвейера.

Практические советы

• Проверяйте затяжку винтовых зажимов каждые 6 месяцев - особенно после первых 100 циклов включения.
• Обязательно используйте ОПН на катушке управления - снижает риск выхода из строя из-за импульсов самоиндукции.
• При сборке реверсивной схемы убедитесь, что между двумя контакторами есть механическая взаимоблокировка - это обязательное требование безопасности.
• Выбирайте сечение кабеля по таблице для 160 А - минимум 50 мм2 медного провода для силовой части.
• Не устанавливайте контактор вблизи источников радиопомех - может вызвать ложное срабатывание катушки.
