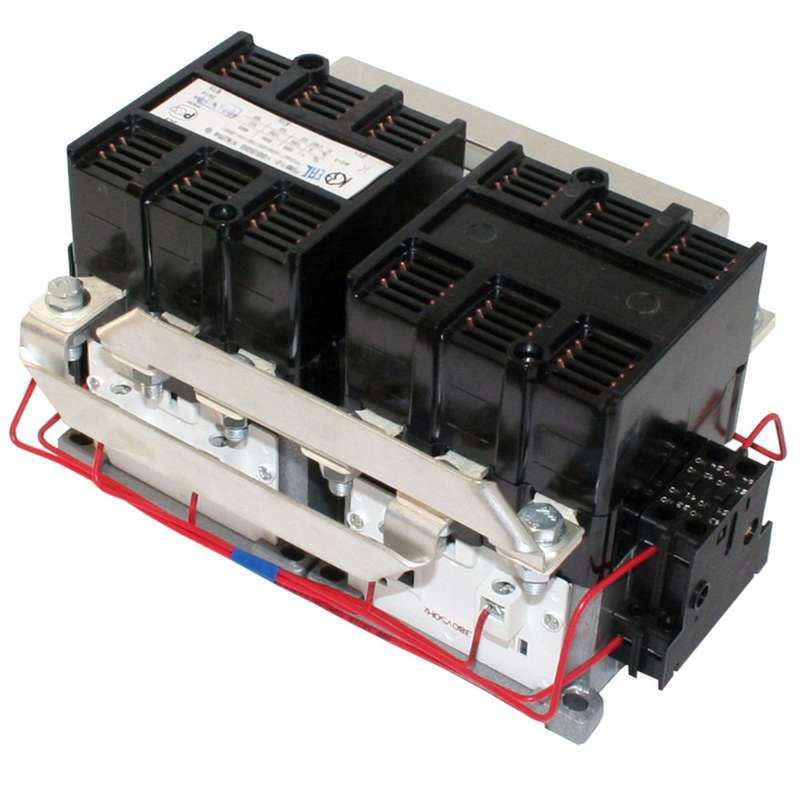

Контактор электромагнитный реверсивный ПМ12-100500 УХЛ4 В 220В - 068500440ВВ220000000 КашинЗЭА

Контактор электромагнитный реверсивный УХЛ4 В 220В 100А - устройство для дистанционного управления трёхфазными двигателями, обеспечивающее пуск, остановку и изменение направления вращения. Бренд КЗЭА и артикул пм12-100500 указывают на серийную продукцию, предназначенную для промышленных систем управления.

Назначение и область применения

Контактор электромагнитный реверсивный УХЛ4 В 220В 100А используется для коммутации трёхфазных асинхронных двигателей с короткозамкнутым ротором. Применяется в стационарных установках, где требуется частое реверсирование - например, на конвейерах, лифтах, насосных станциях, металлорежущих станках. Обеспечивает удалённое управление: включение, выключение и смену направления вращения без механического вмешательства.

Технические характеристики

• Род тока: переменный (AC), частота 50–60 Гц
• Номинальный ток: 100 А - способен работать с нагрузкой до 45 кВт
• Напряжение катушки управления: 220 В - требует питания именно этой величины для срабатывания
• Максимальное рабочее напряжение: 660 В - допустимо подключение к сетям до этого уровня
• Количество нормально открытых (НО) контактов: 6 - используются для подключения силовой цепи
• Количество нормально закрытых (НЗ) контактов: 4 - применяются в цепях блокировки и сигнализации
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях умеренного и холодного климата, в помещениях с повышенной влажностью
• Степень защиты: IP20 - защищает от доступа пальцев и предметов >12 мм, но не от пыли и воды
• Тип подключения: винтовые зажимы - надёжное соединение проводов, требует периодической проверки затяжки
• Способ монтажа: на монтажную плату - крепится на DIN-рейку или жесткую поверхность через отверстия

Совместимость и монтаж

Контактор электромагнитный реверсивный УХЛ4 В 220В 100А совместим с другими элементами автоматизации, такими как тепловые реле, кнопочные посты и блоки расширения. Монтируется исключительно на монтажную плату - не подходит для установки в корпуса с ограниченным пространством, если нет возможности закрепить его на жёсткой основе. Подключение катушки управления - только к 220 В переменного тока; применение постоянного тока вызовет выход из строя. Для работы в реверсивной схеме необходимы два таких контактора: один для прямого, второй - для обратного направления. Между ними обязательна электрическая и механическая блокировка, чтобы предотвратить одновременное включение.

Безопасность и стандарты

Произведён в соответствии с требованиями к промышленному оборудованию для стационарных установок. Соответствует ГОСТ Р 50030.4.1 и другим отраслевым нормам для контакторов. Отсутствие защиты выше IP20 требует установки в закрытых щитах. Для защиты катушки от импульсных перенапряжений рекомендуется использовать ограничители перенапряжений (ОПН), подключаемые параллельно её выводам - особенно при использовании с частотными преобразователями или длинными кабелями.

Преимущества

• Высокая коммутационная способность - 100 А позволяет управлять крупными двигателями без дополнительных усилителей
• Чёткая реверсивная схема - шесть НО и четыре НЗ контакта позволяют реализовать сложные алгоритмы управления
• Устойчивость к климатическим условиям - исполнение УХЛ4 обеспечивает надёжную работу в неотапливаемых цехах зимой
• Простота обслуживания - винтовые зажимы легко проверить и подтянуть, отсутствуют сложные механизмы

Ограничения применения

• Не предназначен для работы во внешней среде - IP20 не защищает от пыли, влаги, брызг
• Требует принудительной блокировки в реверсивных схемах - без неё возможен короткий замыкание между фазами
• Не имеет встроенной тепловой защиты - необходимо подключать отдельное реле перегрузки
• Подходит только для переменного тока - нельзя использовать с источниками постоянного тока
• Не рекомендован для частых включений более 600 раз/час - высокая механическая износостойкость есть, но срок службы снижается при сверхчастом управлении

Примеры использования

• Конвейерная лента с возможностью движения вперёд и назад
• Циркулярная пила с функцией реверса для освобождения запертого материала
• Насосная система с аварийным переключением направления потока
• Грузоподъёмник с точной регулировкой положения

Практические советы

• Проверьте соответствие напряжения катушки - 220 В +-10%. Перенапряжение сокращает срок службы катушки.
• При монтаже используйте клеммники или наконечники на проводах - это повысит надёжность винтового соединения.
• Обязательно установите блокировку между двумя реверсивными контакторами - механическую или электрическую (через НЗ контакты).
• Для длительной работы в условиях вибраций дополнительно закрепите контактор контргайками или клеящим составом на основании.
• При замене старого контактора - сравните количество и тип контактов. Этот образец (пм12-100500) имеет больше НЗ контактов, чем аналоги - можно использовать для сложных схем без дополнительных модулей.
