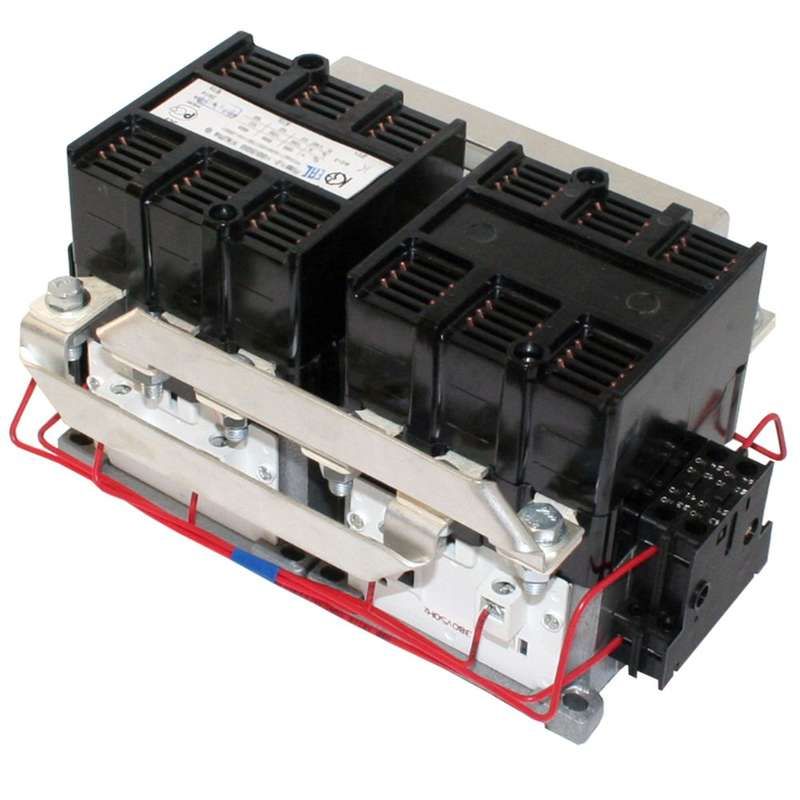

Контактор электромагнитный реверсивный ПМ12-100500 УХЛ4 В, 110В - 068500440ВВ110000000 КашинЗЭА

Контактор электромагнитный реверсивный УХЛ4 В 110В 100А - устройство для дистанционного управления трёхфазными двигателями, обеспечивающее пуск, остановку и изменение направления вращения. Бренд КЗЭА и артикул pm12-100500 указывают на серийную продукцию, предназначенную для промышленной автоматизации.

Назначение и область применения

Контактор электромагнитный реверсивный УХЛ4 В 110В 100А используется для коммутации трёхфазных асинхронных двигателей с короткозамкнутым ротором. Применяется в системах управления, где требуется частое реверсирование - например, на конвейерах, лифтах, насосных станциях, металлорежущих станках. Подходит для стационарных установок с питанием переменным током 50–60 Гц и напряжением до 660 В.

Технические характеристики

• Номинальный ток: 100 А - способен выдерживать длительную нагрузку до этого значения без перегрева.
• Напряжение питания катушки: 110 В переменного тока - требует внешнего источника управления именно такого уровня.
• Номинальное рабочее напряжение: 660 В - максимальное допустимое напряжение силовой цепи.
• Номинальная мощность: 45 кВт - соответствует мощности двигателя, который можно надёжно запускать и останавливать через этот контактор.
• Количество контактов: 3 нормально замкнутых (НО) + 4 нормально разомкнутых (НЗ) - позволяет реализовать сложные схемы управления и блокировки.
• Род тока: переменный (AC) - не постоянному току.
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −40 C до +40 C, повышенной влажности и наличии конденсата; подходит для помещений с невзрывоопасной средой.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не защищён от воды и пыли; требует установки внутри щита.
• Способ монтажа: на монтажную плату - крепится болтами к металлической или пластиковой платформе, не предполагает DIN-рейку.
• Тип подключения: винтовые зажимы - подходят для проводов сечением до 25 мм2 (по типовым рекомендациям производителей аналогов); требуют периодической проверки затяжки.

Совместимость и монтаж

Контактор электромагнитный реверсивный УХЛ4 В 110В 100А совместим с другими элементами управления, такими как кнопочные пункты, термореле и ограничители перенапряжений (ОПН). Монтировать необходимо исключительно на жесткую монтажную плиту - не использовать на гибких поверхностях. Обязательно соблюдать расстояние между соседними аппаратами (минимум 10 мм) для теплоотвода. Напряжение управления 110 В требует наличия понижающего трансформатора, если основная сеть 380 В. Перед первым включением проверить правильность подключения катушки - неверное напряжение вызывает её выход из строя.

Безопасность и стандарты

Произведено согласно требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Соответствует классу безопасности II. Отсутствие защиты от брызг и пыли (IP20) делает невозможным использование вне закрытых шкафов. Для повышения надёжности рекомендуется применять ограничители перенапряжений (ОПН), установленные параллельно катушке - они снижают риск пробоя изоляции при коммутационных импульсах.

Преимущества

• Высокая механическая прочность корпуса и контактов обеспечивает долгий срок службы даже при частых включениях.
• Чёткая реверсивная схема с взаимоблокировкой предотвращает одновременное включение двух направлений - безопасна для оператора и оборудования.
• Гибкость числа вспомогательных контактов позволяет легко адаптировать схему под нужды системы управления.
• Климатическое исполнение УХЛ4 гарантирует работоспособность в условиях российских производственных площадок с высокой влажностью и перепадами температур.

Ограничения применения

• Не применяется в помещениях с опасностью взрыва или значительным содержанием пыли - степень защиты IP20 недостаточна.
• Не подходит для работы при постоянном токе - только переменный ток 50–60 Гц.
• Требуется внешний источник 110 В для управления - нельзя подключать напрямую к 220/380 В без преобразования.
• Монтаж только на плату - невозможно установить на DIN-рейку, что усложняет модульную сборку шкафов.
• Не имеет встроенной тепловой защиты - обязательно использовать внешнее реле перегрузки при работе с двигателями выше 10 кВт.

Примеры использования

• Подъёмник с реверсом - управление движением вверх/вниз через две кнопки и два контактора (этот - один из них).
• Циркулярная пилы с функцией быстрой смены направления вращения.
• Автоматические ленточные конвейеры с возможностью движения в обоих направлениях.
• Оборудование для производства бумаги или текстиля, где требуется точная регулировка скорости и направления.

Практические советы

• Выбирая контактор электромагнитный реверсивный УХЛ4 В 110В 100А, убедитесь, что ваш двигатель не превышает 45 кВт - перегрузка сократит срок службы контактов.
• Проверьте посадочные отверстия на плате перед монтажом - размеры должны точно соответствовать базе аппарата.
• При использовании в схемах с частыми реверсами (более 10 раз в час) контролируйте нагрев контактов - возможно потребуется принудительное охлаждение.
• Для продления жизни устройства используйте ОПН - особенно важен при работе с длинными кабелями или чувствительной электроникой рядом.
• Не забывайте про обязательную блокировку между двумя реверсивными контакторами - механическая или электрическая - чтобы избежать короткого замыкания.
