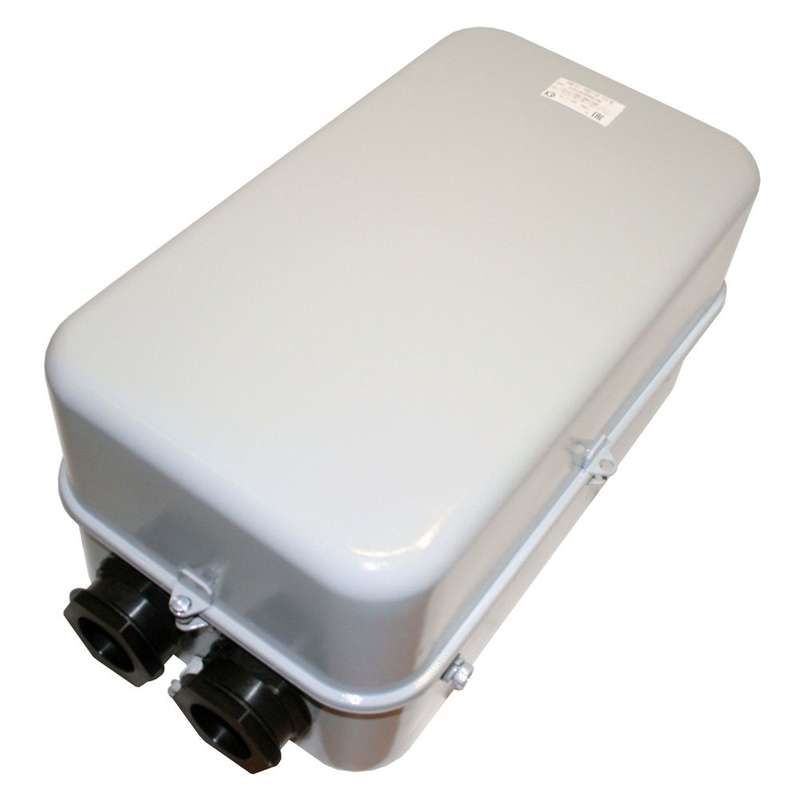

Контактор электромагнитный ПМ12-100110 У2 В, 380В - 068110221ВВ380000000 КашинЗЭА

Контактор электромагнитный У2 В 380В, 100А, категория 380В AC 2НО+2НЗ от КЗЭА г.Кашин предназначен для дистанционного включения и выключения трёхфазных электродвигателей мощностью до 45 кВт. Этот контактный аппарат обеспечивает надёжную коммутацию в условиях повышенной запылённости и влаги благодаря защите IP54 и рассчитан на работу в стационарных системах автоматизации.

Назначение и область применения

Контактор электромагнитный У2 В 380В, 100А, категория 380В AC 2НО+2НЗ используется для управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Он применяется в схемах автоматического управления, где требуется удалённое включение/выключение нагрузки - например, на конвейерах, насосах, вентиляторах, компрессорах и других промышленных установках. Обеспечивает пуск и остановку двигателя, но не реализует реверс - устройство нереверсивное.

Технические характеристики

• Напряжение питания катушки: 380 В переменного тока (AC)
• Номинальный ток главных контактов: 100 А
• Тип тока: переменный, 50–60 Гц
• Рассчитан на мощность двигателя до 45 кВт
• Количество нормально открытых (НО) контактов: 2
• Количество нормально закрытых (НЗ) контактов: 2
• Степень защиты: IP54 - защита от пыли и брызг воды со всех сторон
• Исполнение: У2 - работает при температуре от −40 C до +40 C, допустима повышенная влажность
• Способ монтажа: на монтажную плату (панель)
• Подключение: винтовые зажимы для проводов

Совместимость и монтаж

Контактор электромагнитный У2 В 380В, 100А, категория 380В AC 2НО+2НЗ устанавливается на металлическую или пластиковую монтажную плиту с помощью крепёжных отверстий. Подключение силовых цепей и катушки выполняется через винтовые зажимы - подходят медные провода сечением до 25 мм2. Для работы необходимо соблюдать правильную последовательность подключения фаз к главным контактам. Вспомогательные контакты (2НО+2НЗ) позволяют использовать его в цепях управления - например, для сигнализации состояния или блокировки других устройств.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р МЭК 60947-4-1 для электромагнитных контакторов. Применение устройства в сетях выше 660 В или постоянного тока не допускается. Для защиты катушки от импульсных перенапряжений рекомендуется установить ограничитель перенапряжения (ОПН) параллельно её выводам - особенно при использовании с частотными преобразователями или длинными кабелями.

Преимущества

• Высокая долговечность контактов при работе с током до 100 А
• Защита IP54 позволяет применять в помещениях с высокой запылённостью или влажностью
• Чёткая механическая блокировка исключает самопроизвольное включение
• Два НО и два НЗ контакта обеспечивают гибкость в проектировании цепей управления
• Устойчивость к климатическим условиям класса У2 снижает риск отказов в холодном или сыром помещении

Ограничения применения

• Не подходит для реверсивных схем - отсутствуют контакты для переключения направления вращения
• Не предназначен для частого включения/выключения более 600 раз в час - возможен быстрый износ контактов
• Не имеет встроенной тепловой защиты - требует внешнего теплового реле при защите от перегрузки
• Не следует использовать в средах с агрессивными химическими веществами или взрывоопасной атмосферой

Примеры использования

• Управление насосом в системе водоснабжения - включение при достижении нижнего уровня, выключение при верхнем
• Автоматический пуск вентилятора в цеху после включения системы охлаждения
• Коммутирующее устройство в пульте управления станком с ЧПУ
• Цепь управления конвейером, где сигнал от PLC активирует контактор для запуска двигателя

Практические советы

• При монтаже проверьте соответствие сечения проводов и момента затяжки винтов - слабый контакт вызывает нагрев
• Убедитесь, что напряжение на катушке точно 380 В - завышение приведёт к выходу из строя, занижение - к некритичному щелчку и невозможности удерживания контактов
• Для длительной службы используйте ОПН на катушке, особенно если питание идёт через кабель длиной более 50 метров
• Проверяйте состояние контактов каждые 6–12 месяцев - при оплавлении или задире заменяйте весь контактный модуль
• При сборке схемы учтите, что вспомогательные контакты не рассчитаны на большие токи - они работают только в цепях управления, не для силовых нагрузок
