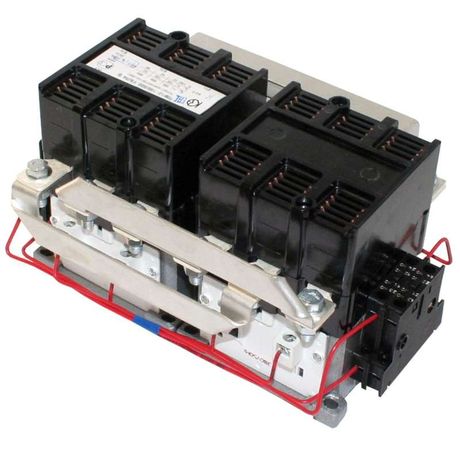

Контактор электромагнитный реверсивный ПМ12-125500 УХЛ4 В 220В - 070500440ВВ220000000 КашинЗЭА

Контактор электромагнитный реверсивный УХЛ4 В 220В, 4 нормально открытых + 4 нормально закрытых контакта от КЗЭА (арт. 070500440вв220000000 / пм12-125500) предназначен для дистанционного управления трёхфазными двигателями с возможностью изменения направления вращения. Подходит для стационарных систем автоматизации с питанием переменным током.

Назначение и область применения

Контактор электромагнитный реверсивный УХЛ4 В 220В, 4 нормально открытых + 4 нормально закрытых контакта используется для коммутации силовых цепей трёхфазных асинхронных двигателей с короткозамкнутым ротором. Обеспечивает дистанционный запуск, остановку и реверс двигателя. Применяется в системах управления станков, конвейеров, насосов, вентиляторов и другого оборудования, где требуется изменение направления вращения.

Технические характеристики

• Род тока: переменный (AC), частота 50–60 Гц
• Напряжение катушки управления: 220 В
• Номинальный ток главных контактов: 125 А
• Максимальное рабочее напряжение: 660 В
• Номинальная мощность двигателя: 55 кВт
• Количество нормально открытых (НО) вспомогательных контактов: 4
• Количество нормально закрытых (НЗ) вспомогательных контактов: 4
• Способ монтажа: на монтажную плату (панель)
• Тип подключения: винтовые зажимы
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допускает повышенную влажность
• Степень защиты: IP00 - без внешней защиты, требует установки в корпусе или защищённой среде

Совместимость и монтаж

Контактор электромагнитный реверсивный УХЛ4 В 220В, 4 нормально открытых + 4 нормально закрытых контакта монтируется на металлическую или пластиковую монтажную плиту с помощью крепёжных отверстий. Подключение проводов - винтовое, рекомендуется использовать жилы сечением до 25 мм2. Для работы в реверсивной схеме необходимы два таких контактора: один для прямого, второй - для обратного направления вращения. Между ними обязательно должна быть механическая или электрическая блокировка, чтобы исключить одновременное включение.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-4-1. Не имеет встроенной защиты от перегрузок или обрыва фаз - такие функции должны обеспечиваться внешними тепловыми реле или устройствами защиты двигателя. Для предотвращения пробоя катушки при выключении рекомендуется применять ограничители перенапряжений (ОПН), подключаемые параллельно катушке управления.

Преимущества

• Высокая коммутационная способность - 125 А позволяет управлять двигателями до 55 кВт
• Чёткая структура вспомогательных контактов: 4 НО и 4 НЗ обеспечивают гибкость в построении схем управления
• Климатическое исполнение УХЛ4 делает его пригодным для использования в неотапливаемых помещениях и на объектах с высокой влажностью
• Винтовое подключение надёжно и совместимо со стандартными кабелями

Ограничения применения

• Степень защиты IP00 - нельзя устанавливать на открытом воздухе или в местах с пылью, брызгами воды, маслом; обязательна герметизация в распределительном щите
• Не содержит встроенную защиту от перегрузки - необходимо дополнительно устанавливать тепловое реле
• Подходит только для переменного тока - не применяется в цепях постоянного тока
• Требуется двухконтакторная схема для реверса - один экземпляр не обеспечивает полноценное реверсирование

Примеры использования

• Реверсивный привод конвейера в пищевой промышленности
• Управление шлифовальным станком с возможностью смены направления вращения
• Система подъёмника с аварийным опусканием через реверс
• Вентиляционные системы с регулировкой потока путём смены направления вращения вентилятора

Практические советы

• При сборке реверсивной схемы используйте механическую взаимоблокировку между двумя контакторами - это предотвратит короткое замыкание при случайном одновременном включении
• Обязательно проверьте соответствие сечения провода и момента затяжки винтов - слабый контакт вызывает нагрев и выход из строя
• Учитывайте посадочные размеры перед монтажом - контактор рассчитан на стандартную монтажную плату, но не все панели имеют подходящие отверстия
• Для долгой службы катушки управления подключайте ограничитель перенапряжения (ОПН) прямо на выводы катушки - особенно важен при частых включениях/выключениях
• Проверяйте наличие сертификата соответствия на партию - продукция КЗЭА выпускается по ГОСТ, но качество зависит от конкретной серии производства
