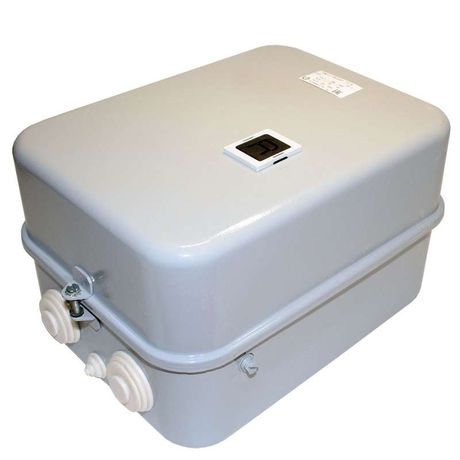

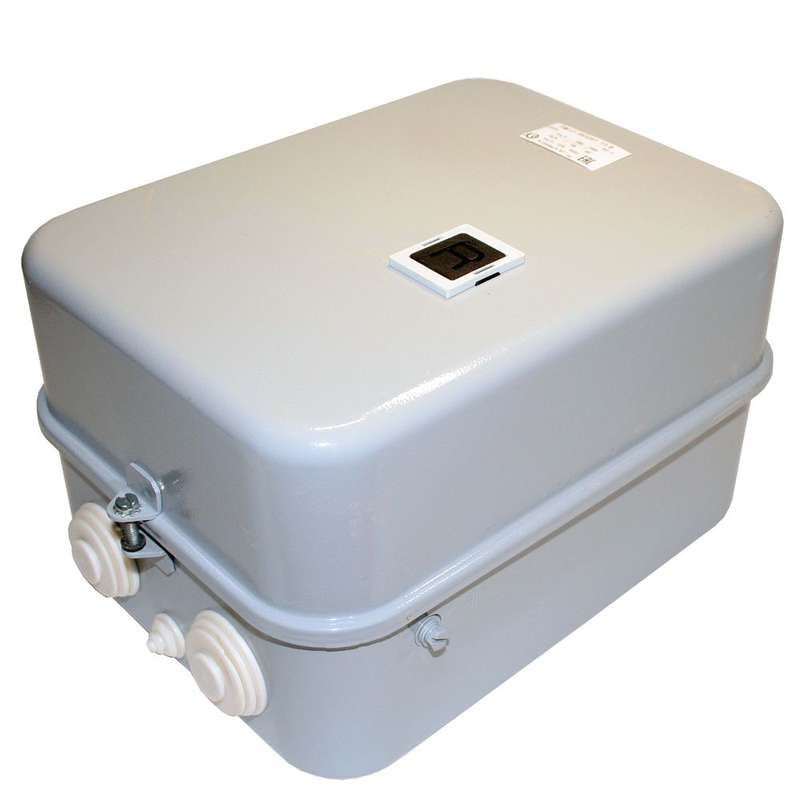

Пускатель электромагнитный ПМ12-063241 У3 380В РТТ-231 63.0А - 060241222ВВ380000900 КашинЗЭА

Пускатель электромагнитный У3 380В РТТ-231 63.0А - устройство для дистанционного запуска, остановки и защиты трёхфазных асинхронных двигателей мощностью до 30 кВт. Применяется в стационарных системах автоматизации, где требуется надёжное коммутирование нагрузки с тепловой защитой. Бренд КЗЭА и артикул РТТ-231 указывают на серийную продукцию, проверенную в промышленной среде.

Назначение и область применения

Пускатель электромагнитный У3 380В РТТ-231 63.0А предназначен для управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Он обеспечивает:

• дистанционный пуск и остановку двигателя;
• защиту от длительных перегрузок и обрыва фазы;
• частые циклы включения/выключения без повреждения контактов.

Подходит для использования в станках, насосах, конвейерах, вентиляционных системах и других промышленных установках с постоянным режимом работы. Не применяется для частотного регулирования или реверса без внешних элементов.

Технические характеристики

• Номинальный ток: 63 А - максимальный рабочий ток, который может безопасно проводить пускатель.
• Напряжение катушки управления: 380 В переменного тока - требует именно такого напряжения для срабатывания; не совместим с 220 В или постоянным током.
• Номинальная мощность: 30 кВт - рекомендованная мощность двигателя, которую можно защищать этим пускателем.
• Диапазон настройки теплового реле: 53,5 А - предел, при котором сработает защита от перегрузки; настраивается вручную вблизи этого значения.
• Напряжение коммутации: до 660 В - позволяет использовать в сетях с повышенным напряжением, включая 380 В и 440 В.
• Количество контактов: 3 НО (нормально открытых) + 2 НЗ (нормально закрытых) + 2 Р (реверсивных) + 2 З (запрещённых) - достаточное количество для базовых схем управления, включая аварийную остановку и индикацию состояния.
• Степень защиты IP40: защита от твердых частиц больше 1 мм, но не от воды - подходит для внутренней установки в щитах, не для улицы или сырых помещений.
• Температурный диапазон: до +55 C - нельзя применять в условиях высокой температуры (например, рядом с печами или без вентиляции).
• Способ соединения: винтовые зажимы - требуют периодической затяжки, особенно после первых нескольких включений.
• Класс выпуска: Class 20 - время срабатывания теплового реле при 6-кратном токе составляет около 20 секунд, что соответствует стандартному классу для большинства промышленных двигателей.
• Индикация: есть - наличие индикатора положения контактов позволяет визуально определить состояние пускателя (включен/выключен).
• Световые сигнализаторы: отсутствуют - для цветовой индикации потребуется внешнее решение.

Совместимость и монтаж

Пускатель электромагнитный У3 380В РТТ-231 63.0А имеет внешний способ монтажа - крепится на DIN-рейку или плоскую поверхность с помощью крепёжных отверстий. Подключение силовых и управляющих цепей выполняется через винтовые зажимы. Обязательно соблюдать момент затяжки, чтобы избежать нагрева и окисления контактов.

Управление осуществляется через катушку 380 В - необходимо подать именно такое напряжение на выводы A1–A2. Для защиты катушки от импульсных перенапряжений рекомендуется установить ограничитель перенапряжения (ОПН) параллельно катушке, хотя он не встроен.

Пускатель совместим с другими аппаратами серии РТТ, включая дополнительные контактные модули, если требуется расширение числа вспомогательных контактов.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ Р 50030.4.2 - нормативам для электромагнитных пускателей в промышленных установках. Тепловое реле обеспечивает соответствие классу 20, что гарантирует адекватную защиту двигателей от перегрева. Отсутствие защиты от брызг и пыли (IP40) делает обязательным использование в закрытых щитах.

Преимущества

• Встроено тепловое реле - не нужен отдельный термореле, снижаются стоимость и сложность сборки.
• Чёткая индикация состояния - позволяет оперативно диагностировать работу без тестеров.
• Высокая механическая долговечность - рассчитан на частые циклы включения, характерные для технологического оборудования.
• Простое подключение - винтовые зажимы подходят для медных жил любого сечения, допускающего ток 63 А.
• Совместимость с промышленными стандартами - легко заменяется аналогами из серии РТТ.

Ограничения применения

• Не работает при напряжении ниже 340 В на катушке - возможны отказы при просадках сети.
• IP40 - нельзя использовать во влажных помещениях, на улице или в местах с риском попадания жидкости.
• Максимальная температура окружающей среды +55 C - не подходит для установки рядом с источниками тепла без принудительного охлаждения.
• Отсутствует реверс - для изменения направления вращения двигателя требуется второй пускатель или внешняя схема.
• Нет световой индикации - для визуального контроля состояния нужны внешние лампы или HMI.
• Не предназначен для частотного управления - только прямой пуск.

Примеры использования

• Автоматический насос в системе водоснабжения - пуск при достижении давления, остановка при её снижении.
• Конвейерная лента на пищевом производстве - включение по сигналу PLC, защита от перегрузки при заклинивании.
• Вентилятор в HVAC-системе - работа в циклическом режиме с тепловой защитой от перегрева двигателя.
• Циркулярная пила - быстрый пуск и немедленная остановка при срабатывании аварийной кнопки.

Практические советы

• При монтаже используйте шайбы и контргайки на винтах - они предотвращают ослабление соединений при вибрации.
• Проверьте сечение кабеля: для 63 А минимум 16 мм2 меди, лучше 25 мм2 - это снижает потери и нагрев.
• Настройте тепловое реле точно на 53,5 А - выше этого значения защита будет неэффективна, ниже - возможны ложные срабатывания.
• Обязательно установите ОПН (ограничитель перенапряжений) на катушку - продлит срок службы пускателя в сетях с частыми скачками напряжения.
• При использовании в щитах с несколькими пускателями - оставляйте между ними зазор не менее 10 мм для теплоотвода.
• Не забывайте про плановое обслуживание: каждые 6 месяцев осматривайте контакты на подгорание и чистите от пыли.
