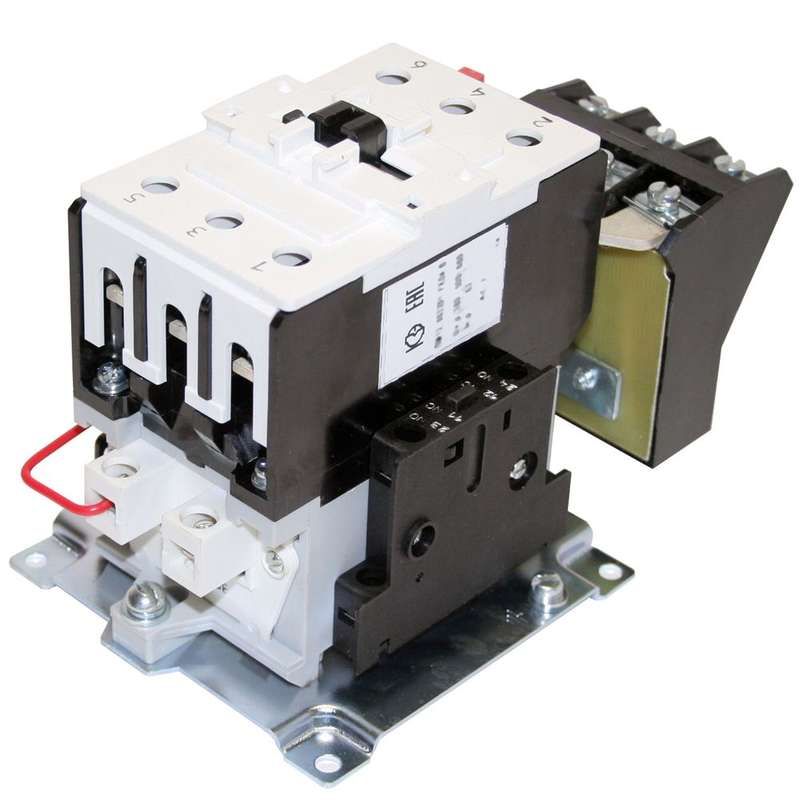

Пускатель электромагнитный ПМ12-063201 УХЛ4 В 380В РТТ-231 63.0А вариант "К" Кашин 060201220ВВ380000930 КашинЗЭА

Пускатель магнитный ПМ12-063201 380В 2 нормально открытое + 2 нормально закрытое - это устройство для дистанционного управления трёхфазными электродвигателями с короткозамкнутым ротором, оснащённое тепловым реле и вспомогательными контактами. Бренд КЗЭА, артикул ПМ12-063201 рассчитан на работу в промышленных условиях категории УХЛ4.

Назначение и область применения

Пускатель магнитный ПМ12-063201 предназначен для включения, выключения и реверса трёхфазных асинхронных двигателей мощностью до 30 кВт. Он используется в стационарных системах автоматизации: на конвейерах, насосах, вентиляторах, компрессорах и других станках. Тепловое реле защищает двигатель от длительной перегрузки и обрыва фазы. Вспомогательные контакты позволяют реализовать сложные схемы управления, включая блокировки и сигналы состояния.

Технические характеристики

• Род тока: переменный (AC), частота 50/60 Гц
• Напряжение катушки управления: 380 В
• Номинальный ток: 63 А
• Номинальная мощность двигателя: 30 кВт
• Номинальное рабочее напряжение: 660 В
• Тепловое реле защиты: да, диапазон настройки - 53,5 А
• Количество силовых контактов: 3 нормально открытых (НО)
• Количество вспомогательных контактов: 2 НО + 2 нормально закрытых (НЗ)
• Степень защиты: IP00 - без внешней защиты, требуется установка в корпусе
• Температурный режим: от -40C до +55C (категория УХЛ4)
• Способ монтажа: на монтажную плату (панель)
• Индикация: есть (световой индикатор работы)
• Класс выпуска: 20
• Тип присоединения: винтовые зажимы

Совместимость и монтаж

Пускатель ПМ12-063201 монтируется исключительно на монтажную плату или панель. Прямое крепление на стену или шасси без защиты невозможно - из-за степени защиты IP00 он требует установки в электрошкаф или корпус с классом защиты не ниже IP54. Подключение проводов - через винтовые зажимы; рекомендуется использовать жилы сечением до 25 мм2. Катушка управления работает только от 380 В переменного тока - несовместима с 220 В или постоянным током. Вспомогательные контакты (2 НО + 2 НЗ) можно использовать для передачи сигнала в PLC, релейные цепи или индикацию.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60947-4-1 и имеет сертификат соответствия для эксплуатации в условиях УХЛ4 - то есть в помещениях с повышенной влажностью, перепадами температур и возможным образованием конденсата. Защита от перегрузки обеспечивается встроенным тепловым реле, которое отключает питание при превышении тока более 53,5 А. Для предотвращения пробоя катушки при коммутации рекомендуется установить ограничитель перенапряжения ОПН параллельно катушке управления.

Преимущества

• Встроенное тепловое реле снижает необходимость в дополнительном оборудовании
• Чёткая схема контактов: 3 силовых + 4 вспомогательных - удобно для сложных логических схем
• Индикация работы позволяет оперативно определить состояние аппарата без тестера
• Высокий класс надёжности (класс 20) и совместимость с промышленными стандартами
• Поддерживает реверсивные схемы управления без дополнительных модулей

Ограничения применения

• Не допускается использование вне закрытого корпуса - степень защиты IP00 делает устройство уязвимым к пыли, влаге и механическому воздействию
• Катушка управления требует строго 380 В AC - нельзя подключать к 220 В или DC
• Тепловое реле настроено на 53,5 А - не подходит для двигателей с током менее 45 А или выше 63 А без замены
• Отсутствие световых индикаторов - только базовая индикация, без цветового различения
• Не предназначен для частотного регулирования или частых пусков (более 60 раз/час)

Примеры использования

• Автоматизация конвейерной линии: запуск/остановка по команде с пульта, реверс при необходимости
• Вентиляционная система: управление крупным вентилятором с защитой от перегрева
• Насосная станция: пуск насоса с задержкой и аварийной остановкой при перегрузке
• Цеховое оборудование: управление токарным станком через кнопочные посты с использованием вспомогательных контактов для сигнализации

Практические советы

• Обязательно используйте ПМ12-063201 внутри щита с защитой минимум IP54 - даже малый уровень пыли может вызвать отказ контактов
• Проверьте соответствие сечения кабелей: для 63 А лучше применять медные жилы 16–25 мм2
• Если двигатель часто запускается, проверьте срок службы контактов - при высокой частоте коммутации они могут износиться быстрее
• Для реверсивных схем используйте два пускателя с блокировками - один для прямого, второй для обратного направления
• При замене старого аналога сверьте тип контактов: здесь 2 НО + 2 НЗ - не путать с другими версиями ПМ12, где количество контактов отличается
• При первом включении после монтажа проверьте правильность подключения катушки - неверное напряжение приведёт к выходу её из строя
