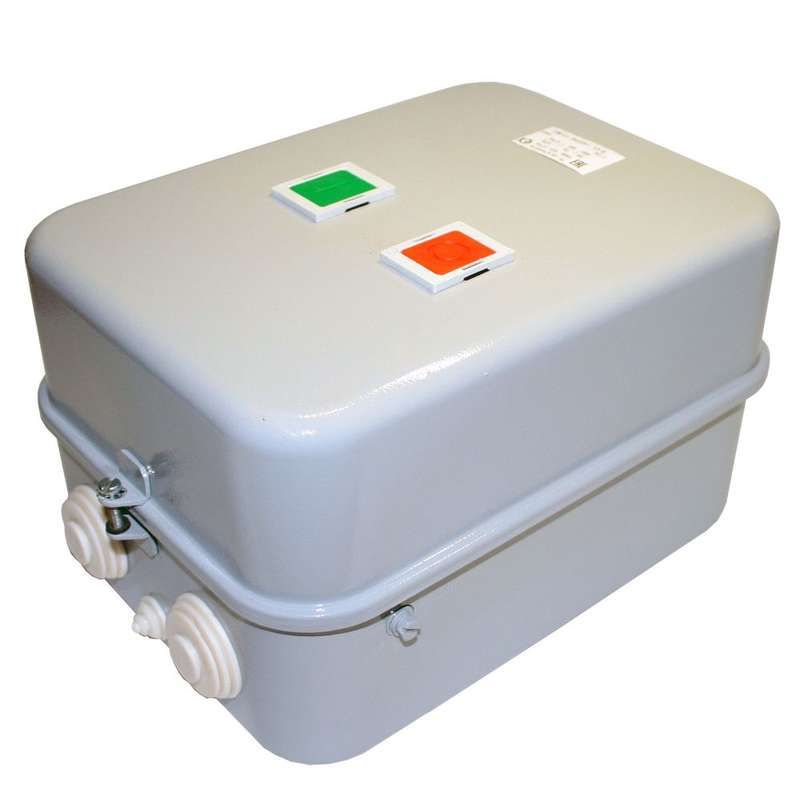

Пускатель электромагнитный ПМ12-063261 У3 380В РТТ-231 63.0А - 060261222ВВ380000900 КашинЗЭА

Пускатель электромагнитный У3 63А 380В с реле РТТ-231 - это устройство для дистанционного запуска, остановки и защиты трёхфазных двигателей от перегрузок и обрыва фаз. Применяется в стационарных системах управления электроприводами, особенно там, где требуется надёжная тепловая защита. Бренд КЗЭА и артикул пм12-063261 указывают на серийную продукцию завода КашинЗЭА.

Назначение и область применения

Пускатель электромагнитный У3 63А 380В с реле РТТ-231 предназначен для коммутации трёхфазных асинхронных с короткозамкнутым ротором. Он обеспечивает удалённое включение и выключение двигателя, а также защищает его от длительной перегрузки и обрыва одной из фаз. Подходит для использования в промышленном оборудовании: насосах, вентиляторах, конвейерах, компрессорах, станках с ЧПУ. Монтаж выполняется на монтажную плату, что делает его удобным для сборки распределительных щитов и автоматизированных систем управления.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который может проходить через основные контакты без повреждения.
• Напряжение катушки управления: 380 В переменного тока - требует именно такое напряжение для срабатывания; использование другого значения приведёт к отказу.
• Номинальная мощность: 30 кВт - рекомендованная нагрузка для двигателя при напряжении 380 В.
• Защита от перегрузки: да, с помощью термореле РТТ-231, настроенного на порог 53,5 А - сработает при превышении этого тока более чем на допустимый срок.
• Количество контактов: 3 нормально открытых (НО) + 2 нормально закрытых (НЗ) - используется для цепей управления, сигналов состояния и блокировок.
• Степень защиты IP40: защита от предметов больше 1 мм, но не от воды - подходит только для внутренней установки в закрытых шкафах.
• Способ соединения: винтовые зажимы - требуют качественного затягивания проводов, чтобы исключить нагрев и искрение.
• Класс выпуска: класс 20 - время срабатывания тепловой защиты составляет около 20 минут при токе вдвое выше установленного.
• Максимальная рабочая температура: 55 C - нельзя использовать в местах с высокими внешними температурами без принудительного охлаждения.
• Индикация: есть - наличие светодиодов не указано, значит, индикация реализована механически (например, положение рычага или окно показателя).
• Род тока: переменный (AC) - не постоянному току.
• Максимальное напряжение: 660 В - предельное напряжение сети, при котором сохраняется безопасность и работоспособность устройства.

Совместимость и монтаж

Пускатель электромагнитный У3 63А 380В с реле РТТ-231 рассчитан на монтаж на монтажную плиту. Его корпус имеет крепёжные отверстия, соответствующие стандартным размерам для таких решений. Обязательно соблюдайте посадочные размеры и шаг крепёжных элементов. Соединение проводов - винтовое, поэтому перед первым включением проверьте плотность затяжки всех клемм. Напряжение катушки 380 В требует точного совпадения с источником питания - применение 220 В или 415 В вызовет либо невозможность включения, либо выход из строя катушки. Тепловое реле РТТ-231 уже встроено и настроено на 53,5 А - изменение настроечного диапазона невозможно без замены самого реле.

Безопасность и стандарты

Пускатель соответствует требованиям к устройствам для управления электродвигателями согласно ГОСТ Р 50030.4.1–2012 (IEC 60947-4-1). Защита от перегрузки выполнена в соответствии с классом 20, что гарантирует селективность работы с другими защитными устройствами. Отсутствие защиты от брызг и пыли (IP40) обязывает устанавливать его внутри электрошкафа с уровнем защиты минимум IP54. Не применяйте в условиях повышенной влажности, химически активной среды или взрывоопасных зонах.

Преимущества

• Встроенное термореле РТТ-231 снижает необходимость в дополнительных модулях защиты.
• Высокая коммутационная способность (63 А) позволяет управлять крупными двигателями до 30 кВт.
• Чёткая механическая индикация состояния - легко определить, включен ли пускатель.
• Фиксированная настройка тепловой защиты (53,5 А) исключает случайные изменения пользователем - повышает надёжность.
• Производитель КЗЭА известен долговечностью своих контакторов в промышленных условиях.

Ограничения применения

• Не для постоянного тока - работает только с сетью переменного тока 50/60 Гц.
• IP40 - не допускается установка вне закрытого шкафа, даже под навесом.
• Максимальная температура окружающей среды 55 C - не подходит для жарких помещений без вентиляции.
• Настраивать ток срабатывания тепловой защиты нельзя - если нужна другая величина, придётся менять реле РТТ-231 на аналог с другим диапазоном.
• Отсутствуют световые индикаторы - состояние можно судить лишь по положению механизма или внешним приборам.
• Подходит только для прямого пуска - не предусматривает реверса или мягкого старта.

Примеры использования

• Автоматизация технологической линии с конвейером - пускатель управляет двигателем 22 кВт, реле РТТ-231 защищает от зависания ленты.
• Циркулярный станок с питанием 380 В - пускатель включается кнопкой в операторской панели, после аварийной остановки восстанавливается вручную.
• Воздухоохладитель в цеху - три пускателя У3 63А управляют тремя вентиляторами, все подключены к одному контроллеру через вспомогательные контакты.

Практические советы

• Перед установкой проверьте соответствие напряжения катушки (380 В) и напряжения сети - неверное подключение сломает катушку.
• Обеспечьте доступ к пускателю для осмотра и обслуживания - он не герметичен, внутри может скапливаться пыль.
• Проверяйте момент затяжки винтовых клемм - слишком слабая затяжка вызывает нагрев, слишком сильная - деформацию металла.
• Если двигатель часто запускается (более 10 раз в час), учтите, что пускатель класса 20 может перегреваться - лучше выбрать модель с классом 10.
• Для защиты от импульсных перенапряжений на катушке используйте ОПН (ограничитель перенапряжений), подключаемый параллельно катушке - это продлит срок службы аппарата.
• При замене реле РТТ-231 выбирайте точно такой же тип - отличия в диапазоне настройки нарушают всю систему защиты.
