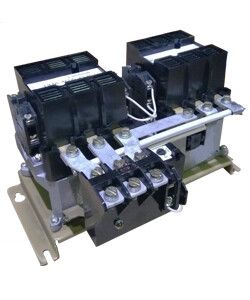

Пускатель электромагнитный ПМА-4600 УХЛ4 В, 380В, 4з+4р, 63А, реверсивный, с реле РТТ-221П 53,5-63,0А, IP00 - ET002226 Электротехник

Пускатель электромагнитный ПМА-4600 УХЛ4 В - реверсивный магнитный пускатель с тепловым реле РТТ-221П на 63 А, предназначен для дистанционного управления трёхфазными электродвигателями в промышленных системах. Бренд Электротехник, артикул et002226, обеспечивает надёжную работу в жестких условиях эксплуатации.

Назначение и область применения

Пускатель электромагнитный ПМА-4600 УХЛ4 В используется для пуска, остановки и реверса электродвигателей переменного тока. Подходит для оборудования, требующего частого переключения направления вращения: кранов, эскалаторов, лифтов, насосов, компрессоров, вентиляторов, станков и систем АВР. Комбинация контактора и теплового реле РТТ-221П защищает двигатель от перегрузки, перекоса фаз, длительного пуска и заклинивания ротора.

Технические характеристики

• Напряжение катушки управления: 380 В переменного тока (AC)
• Номинальный ток: 63 А
• Коммутируемая мощность при 400 В, класс AC-3: 25,2 кВт
• Количество нормально открытых (НО) контактов: 4
• Количество нормально закрытых (НЗ) контактов: 4
• Исполнение: реверсивное - два взаимоблокированных контактора в одном корпусе
• Тип подключения силовой цепи: винтовые зажимы
• Степень защиты: IP00 - без защиты от внешних воздействий
• Способ монтажа: на монтажную плату (панель)
• Тепловое реле: РТТ-221П, диапазон уставок 53,5–63,0 А
• Климатическое исполнение: УХЛ4 - для эксплуатации в помещениях с умеренным и холодным климатом, допускается влажность до 98%

Совместимость и монтаж

Пускатель электромагнитный ПМА-4600 УХЛ4 В монтируется исключительно на монтажную плату или внутреннюю панель щита. Для сборки требуется свободное место под контактную группу и достаточное расстояние между соседними аппаратами для теплоотвода. Винтовое подключение силовых проводов требует точного момента затяжки - переусиливать нельзя, чтобы не повредить контакты. Клеммы рассчитаны на медные провода сечением до 25 мм2. Реверсивная схема требует обязательной механической и электрической блокировки - встроена в конструкцию.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Тепловое реле РТТ-221П имеет сертификат соответствия ГОСТ Р 50030.5.1. Применение в промышленных щитах не требует дополнительной защиты, но сам пускатель не защищён от пыли, влаги и случайного прикосновения - IP00 означает, что он должен быть установлен внутри закрытого электрошкафа.

Преимущества

• Высокая надёжность благодаря проверенной конструкции контакторов серии ПМА
• Отсутствие шума при работе - оптимальный уровень вибраций и ударов при включении
• Встроенное тепловое реле РТТ-221П снижает количество компонентов в щите
• Поддержка реверса без необходимости внешней блокировки
• Устойчивость к колебаниям температур и влажности в пределах климатического исполнения УХЛ4

Ограничения применения

• Не применяется вне закрытых щитов - степень защиты IP00 не допускает открытую установку
• Не подходит для сред с высокой запылённостью, агрессивными газами или брызгами воды
• Только для переменного тока 50/60 Гц; не работает с постоянным током
• Напряжение катушки 380 В - несовместим с сетями 220 В без преобразования
• Не рекомендован для частотного регулирования - возможны отказы при импульсном питании

Примеры использования

• Шкаф управления лифтом - реверсивный пускатель ПМА-4600 УХЛ4 В управляет двигателем подъёмника, реле РТТ-221П отключает его при перегрузке
• Щит АВР - один пускатель включает основной источник питания, второй - резервный, с блокировкой одновременного включения
• Цеховой конвейер - пускатель обеспечивает плавный реверс при изменении направления движения
• Воздухоохладитель - управление вентилятором с защитой от заклинивания крыльчатки

Практические советы

• При монтаже на плату используйте изолирующие прокладки - металлический корпус пускателя может быть потенциально опасным при пробое
• Проверьте соответствие сечения проводов и момент затяжки винтов - слабый контакт вызывает нагрев, перегрузка - выход реле из строя
• Для обслуживания отключите питание катушки и силовой цепи - даже при выключенном двигателе конденсаторы в цепях управления могут сохранять заряд
• При использовании в составе АВР или ШКАФА Управления - обязательно сверьте схему блокировок с документацией производителя
• Не заменяйте реле РТТ-221П другим типом без согласования - уставка 53,5–63,0 А подобрана именно под этот пускатель
