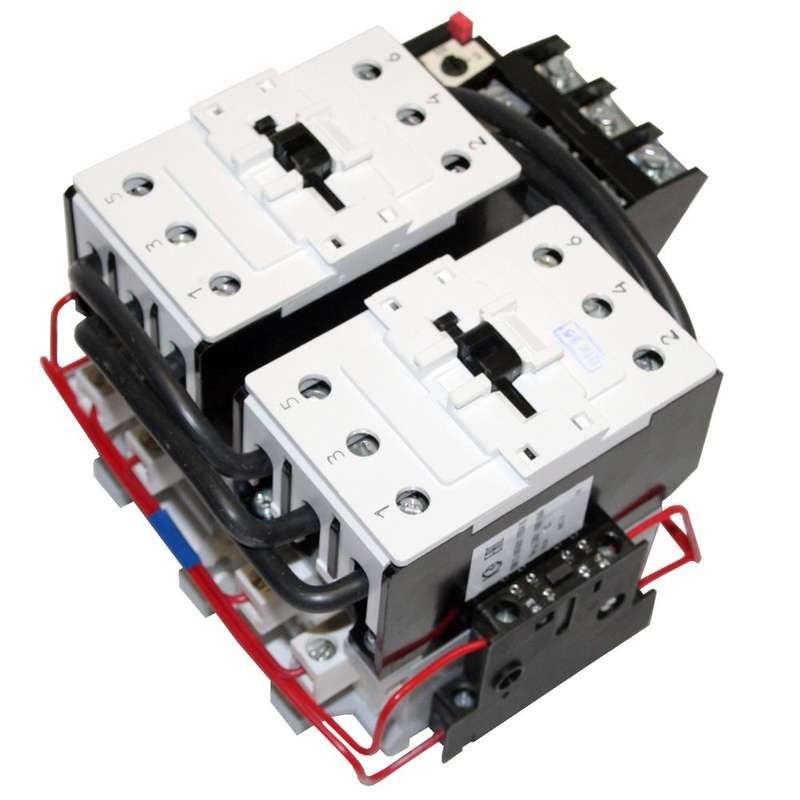

Пускатель электромагнитный ПМ12-063601 УХЛ4 380В РТТ-231 63.0А - 060601220ВВ380000900 КашинЗЭА

Пускатель электромагнитный УХЛ4 380В с реле РТТ-231 63.0А предназначен для дистанционного управления трёхфазными асинхронными двигателями - включает, останавливает и переключает направление вращения. Бренд КЗЭА и артикул 060601220вв380000900 указывают на серийную продукцию, адаптированную для промышленных условий.

Назначение и область применения

Пускатель электромагнитный УХЛ4 380В с реле РТТ-231 63.0А используется в системах автоматического управления электроприводами. Подходит для стационарных установок, где требуется надёжное включение, выключение и реверсирование двигателей. Применяется на конвейерах, насосах, вентиляторах, станках с ЧПУ и других устройствах с трёхфазным питанием до 660 В.

Технические характеристики

• Номинальный ток: 63 А - способен коммутировать нагрузки до этого значения без перегрева.
• Напряжение катушки управления: 380 В переменного тока - требует именно такого напряжения для срабатывания, не совместим с 220 В или постоянным током.
• Напряжение силовой цепи: до 660 В - работает в сетях с высоким напряжением, включая промышленные 380 В и 660 В.
• Номинальная мощность: 30 кВт - оптимально для двигателей этой мощности при 380 В.
• Тип: реверсивный - позволяет менять направление вращения двигателя за счёт двух взаимоблокированных контакторов внутри одного корпуса.
• Защита от перегрузки: реле РТТ-231 с настройкой от 53,5 А - предохраняет двигатель от длительной перегрузки, но не от короткого замыкания.
• Класс тепловой защиты: 20 - время срабатывания при перегрузке составляет около 20 минут при удвоенной токовой нагрузке.
• Способ монтажа: на монтажную плату - требует установки на жёсткую поверхность с креплением болтами, не подходит для DIN-рейки.
• Степень защиты IP00 - полностью открытый корпус, без защиты от пыли, влаги и случайного прикосновения.
• Максимальная рабочая температура: +55 C - нельзя использовать в условиях, где температура среды превышает этот порог.
• Количество контактов: 0/2/2/2/3/2 - расшифровка: 0 нормально разомкнутых, 2 нормально замкнутых, 2 вспомогательных NO, 2 вспомогательных NC, 3 основных NO, 2 вспомогательных NO (для реверса); все контакты - винтовые.
• Тип соединения: винтовые зажимы - требуют качественного обжима проводов и периодической проверки затяжки.
• Индикация: есть - наличие светодиода или индикаторной лампы не указано; судя по данным, индикация реализована через внешние элементы, так как количество световых сигнализаторов = 0.

Совместимость и монтаж

Пускатель электромагнитный УХЛ4 380В с реле РТТ-231 63.0А рассчитан на монтаж на металлическую плату или щитовую раму. Отсутствие DIN-кронштейна исключает использование в типовых шкафах с рейками. Соединение всех контактов - винтовое, поэтому необходимо применять медные многожильные провода с наконечниками. Для работы реверсивной схемы требуется два кнопочных поста: “Вперёд”, “Назад” и “Стоп”. Обязательно соблюдать блокировку между двумя контактами реверса - механическая или электрическая - чтобы избежать короткого замыкания фаз.

Безопасность и стандарты

Пускатель соответствует требованиям к устройствам класса 20 по ГОСТ Р МЭК 60947-4-1. Несмотря на отсутствие IP-защиты, он допущен к использованию в закрытых помещениях с контролируемой средой. Работает в соответствии с требованиями к электрооборудованию категории УХЛ4 - устойчив к умеренно холодному и влажному климату, но не к агрессивной коррозии или оседанию солей.

Преимущества

• Встроенное термореле РТТ-231 обеспечивает защиту от перегрузки без необходимости внешнего оборудования.
• Реверсивная конструкция снижает количество компонентов в схеме - не нужны два отдельных пускателя.
• Высокая коммутационная способность (63 А) позволяет работать с крупными двигателями без дополнительных контакторов.
• Винтовые зажимы обеспечивают надёжное соединение даже при вибрациях, если правильно затянуты.

Ограничения применения

• IP00 - запрещено использовать в сырых, пыльных или открытом воздухе без дополнительной защиты (корпуса, экрана).
• Не имеет защиты от короткого замыкания - обязательно нужен автоматический выключатель или предохранитель перед пускателем.
• Требует монтажа на плату - не подходит для быстрого монтажа в готовых шкафах с DIN-рейками.
• Максимальная температура +55 C - не применяется рядом с нагревательными элементами или в плохо вентилируемых шкафах.
• Катушка 380 В - несовместима с сетями 220 В, что ограничивает варианты управления.

Примеры использования

• Реверсивный привод лебёдки - пускатель включает двигатель в одну сторону, затем, после остановки, переключает на противоположную.
• Конвейер с возможностью реверса для устранения jams - система управления использует две кнопки и один пускатель.
• Циркулярная пила с функцией обратного хода - пускатель обеспечивает безопасное переключение направления вращения диска.
• Вентиляционная установка с регулировкой потока - когда требуется изменить направление воздушного потока.

Практические советы

• Обязательно устанавливайте автоматический выключатель с характеристикой C или D перед пускателем - он защитит от КЗ, а реле РТТ-231 справится только с перегрузкой.
• Проверяйте затяжку винтов каждые 6–12 месяцев - особенно при вибрациях на оборудовании.
• Для долговечности катушки рекомендовано подключение ограничителя перенапряжения ОПН параллельно её выводам - снижает риск пробоя изоляции.
• При сборке реверсивной схемы используйте механическую блокировку - она надёжнее электрической при отказе контактов.
• Не забывайте про класс УХЛ4 - если оборудование будет установлено в помещении с повышенной влажностью, дополнительно герметизируйте места входа проводов.
