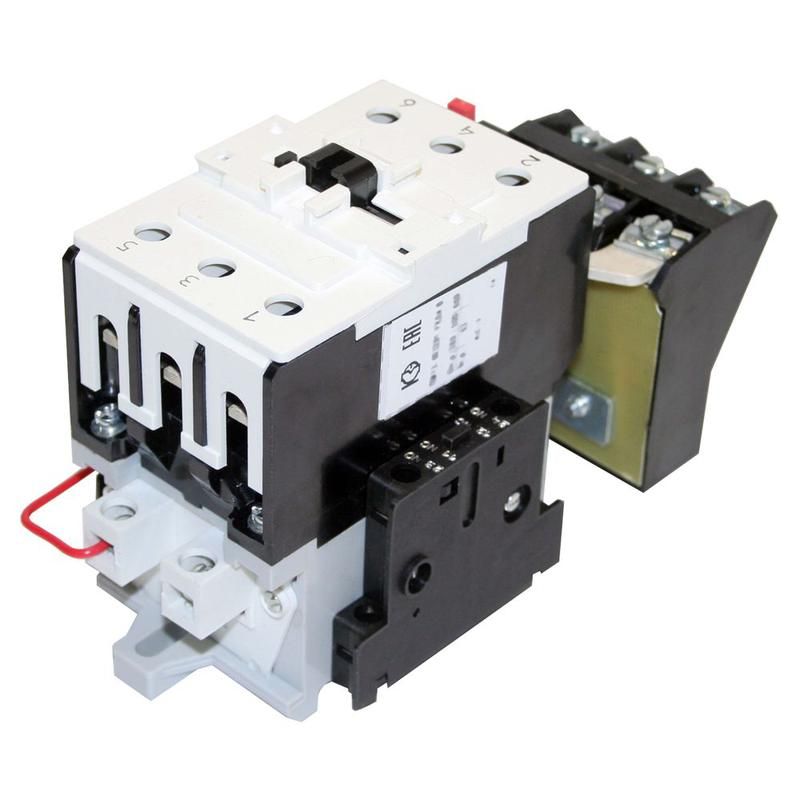

Пускатель электромагнитный ПМЛ 4200М УХЛ4 В 380В РТТ-231 63.0А Кашин O60201220ВВ380000920 КашинЗЭА

Пускатель ПМЛ-4200М УХЛ4 с реле РТТ-231 63,0 А от бренда КашинЗЭА - это электромагнитный аппарат для удалённого управления трёхфазными асинхронными двигателями мощностью до 30 кВт, рассчитанный на работу в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Пускатель ПМЛ-4200М УХЛ4 предназначен для безопасного включения и выключения электродвигателей в цепях переменного тока напряжением 380 В. Он защищает двигатель от перегрузки благодаря встроенному тепловому реле РТТ-231 с уставкой 63,0 А. Применяется в системах автоматизации: насосных станциях, вентиляционных установках, конвейерах, компрессорах и других устройствах с частым пуском/остановом.

Технические характеристики

• Номинальное напряжение: 380 В переменного тока
• Номинальный ток реле: 63,0 А
• Степень защиты: IP54 (защита от пыли и брызг воды)
• Климатическое исполнение: УХЛ4 - работает при температурах от −40 C до +40 C и высокой влажности
• Частота сети: 50 Гц
• Рабочий режим: S1 - продолжительный
• Управление: катушка постоянного тока (на 220 В или 380 В - указывается при заказе)

Совместимость и монтаж

Пускатель ПМЛ-4200М УХЛ4 монтируется на DIN-рейку шириной 35 мм. Подключение силовых контактов - винтовые зажимы для проводов сечением до 25 мм2. Для подключения катушки управления требуется отдельная цепь - напряжение указано в документации. Реле РТТ-231 не требует регулировки - уставка фиксирована на 63 А. Перед монтажом проверьте соответствие сечения кабеля и нагрузки двигателя.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1–2012 (МЭК 60947-4-1) для контактных аппаратов. Конструкция обеспечивает механическую блокировку между главными и вспомогательными контактами, предотвращая случайное включение при обслуживании. Наличие реле РТТ-231 исключает риск перегрева двигателя при длительном превышении тока.

Преимущества

• Высокая надёжность в условиях повышенной влажности и перепадов температур благодаря исполнению УХЛ4
• Фиксированная уставка реле РТТ-231 - не требует настройки после установки
• Простая замена реле при выходе из строя - модульная конструкция
• Защита от пыли и брызг (IP54) позволяет использовать в помещениях с запылённостью

Ограничения применения

• Не предназначен для работы с однофазными двигателями
• Не подходит для частотного регулирования - применяется только с сетевым питанием 50 Гц
• Реле РТТ-231 имеет фиксированную уставку 63 А; нельзя изменить порог срабатывания
• Не рекомендован для взрывоопасных сред - отсутствует взрывозащита

Примеры использования

• Автоматический пуск насоса в системе водоснабжения
• Управление конвейерной лентой на пищевом производстве
• Включение вентилятора в холодильной камере
• Пуск компрессора в системе воздушного давления

Практические советы

• Перед установкой убедитесь, что ток двигателя не превышает 63 А - иначе реле будет постоянно срабатывать
• При использовании в сырых помещениях контролируйте герметичность соединений - даже IP54 не гарантирует защиту при протечках
• Проверяйте состояние контактов каждые 6 месяцев при интенсивной эксплуатации - окисление снижает срок службы
• При замене старого пускателя сверьте тип катушки управления - новый ПМЛ-4200М УХЛ4 может отличаться по напряжению катушки
