Пускатель ПМ12-063200 УХЛ4 В, 380В, (2з+2р), РТТ-231, (55-70А)| 312449 | КЭАЗ

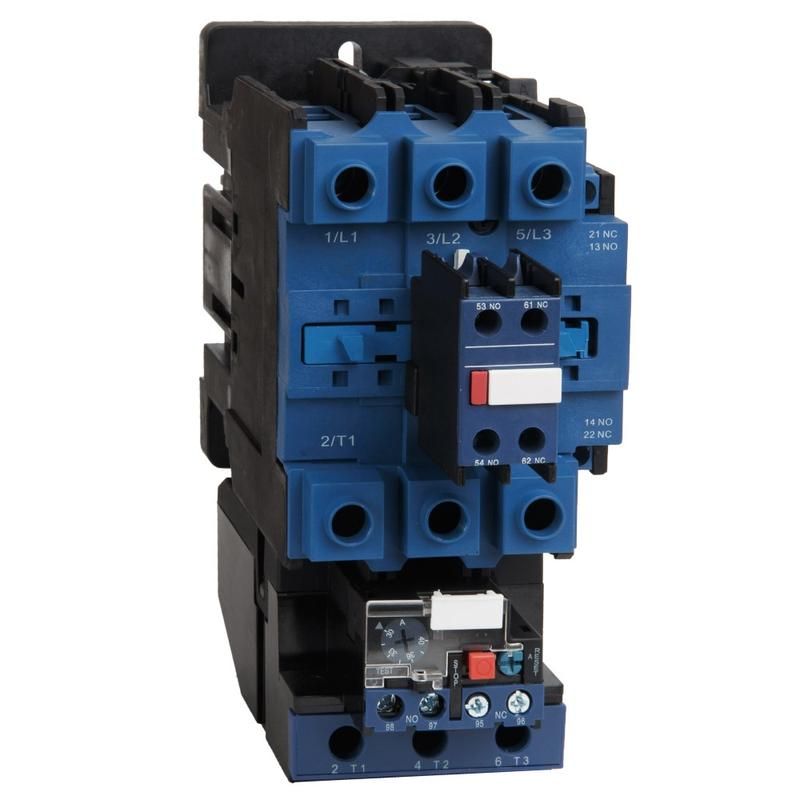

Пускатель ПМ12-063200 УХЛ4 В, 380В, (2 нормально открытых + 2 нормально закрытых контакта), РТТ-231, (55-70А) - это электромагнитный пускатель с тепловым реле для управления и защиты двигателей мощностью до 37 кВт. Бренд КЭАЗ обеспечивает надёжность в условиях промышленной эксплуатации, а артикул 312449 позволяет точно идентифицировать модель при заказе.

Назначение и область применения

Пускатель ПМ12-063200 УХЛ4 В предназначен для безопасного запуска и остановки электродвигателей переменного тока. Он сочетает функции коммутации и защиты от перегрузок. Подходит для управления двигателями в системах, где требуется частое включение/выключение: грузоподъёмники, насосы, вентиляторы, конвейеры, тепловые завесы, станки, системы АВР и осветительные установки.

Технические характеристики

• Номинальный рабочий ток: 63 А
• Напряжение питания цепи управления: 380 В (переменный ток)
• Номинальная мощность управляемого двигателя: 37 кВт
• Количество нормально открытых (НО) контактов: 2
• Количество нормально закрытых (НЗ) контактов: 2
• Тепловое реле защиты: да, тип РТТ-231, класс срабатывания 10A
• Степень защиты корпуса: IP00 - без защиты от пыли и воды, требует установки в защищённом щите
• Условный ток короткого замыкания: 3 кА
• Класс координации: 1 - совместим с предохранителями и автоматами категории B/C
• Максимальная температура окружающей среды: +40 C
• Род тока: переменный (AC)
• Тип пускателя: прямой пуск (без снижения напряжения)
• Световая индикация: отсутствует

Совместимость и монтаж

Пускатель ПМ12-063200 УХЛ4 В устанавливается на DIN-рейку или жестко крепится болтами. Соединение проводов осуществляется через винтовые зажимы - подходят медные однопроволочные или многожильные провода сечением до 16 мм2. Для работы необходим источник управления 380 В AC. Тепловое реле РТТ-231 настраивается под ток нагрузки в диапазоне 55–70 А. Монтаж допускается только внутри распределительных шкафов с уровнем защиты не ниже IP54.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Класс защиты 10A гарантирует срабатывание теплового реле при длительной перегрузке, что исключает повреждение двигателя. Устройство рассчитано на работу в условиях, где есть риск перегрева, но само устройство не имеет внутренней защиты от внешних воздействий - из-за IP00 необходимо соблюдать правила размещения в закрытых щитах.

Преимущества

• Высокая механическая и электрическая износостойкость благодаря исполнению КЭАЗ
• Встроенные контакты позволяют реализовать базовые схемы управления без дополнительных реле
• Тепловое реле РТТ-231 легко регулируется и заменяется
• Поддержка токов до 63 А делает пускатель универсальным для большинства промышленных двигателей
• Совместим с широким спектром автоматических выключателей и предохранителей

Ограничения применения

• Не применяется в помещениях с высокой влажностью, пылью или агрессивной средой - из-за IP00 требует герметичного шкафа
• Не подходит для частотного управления или мягкого пуска - только прямой пуск
• Не имеет индикации состояния - нельзя определить включен ли пускатель визуально
• Работает только при температуре до +40 C; при более высоких значениях возможны отказы
• Требуется точная настройка теплового реле под реальный ток двигателя - неверная настройка ведёт к ложным срабатываниям или отсутствию защиты

Примеры использования

• Управление насосом в системе водоснабжения мощностью 30 кВт
• Автоматический запуск вентилятора в системе вентиляции при достижении пороговой температуры
• Коммутирование двигателя лебёдки в крановой установке
• Схема АВР для резервирования питания станка
• Управление нагревательной печью с периодическим включением

Практические советы

• Выбирая пускатель ПМ12-063200 УХЛ4 В, проверьте соответствие тока двигателя диапазону 55–70 А - если двигатель потребляет меньше 55 А, используйте другую модель реле
• При монтаже затягивайте винты зажимов усилием 0,8–1,0 Нм - переусилие повредит контактную группу
• Обязательно используйте пускатель только в закрытых щитах с защитой IP54 и выше
• Для удобства обслуживания рекомендуется оставлять свободное место вокруг устройства для теплоотвода
• При замене теплового реле РТТ-231 - используйте оригинальные комплектующие КЭАЗ, чтобы сохранить класс защиты 10A
• Не устанавливайте рядом с источниками сильного электромагнитного поля - это может вызвать ложное срабатывание
