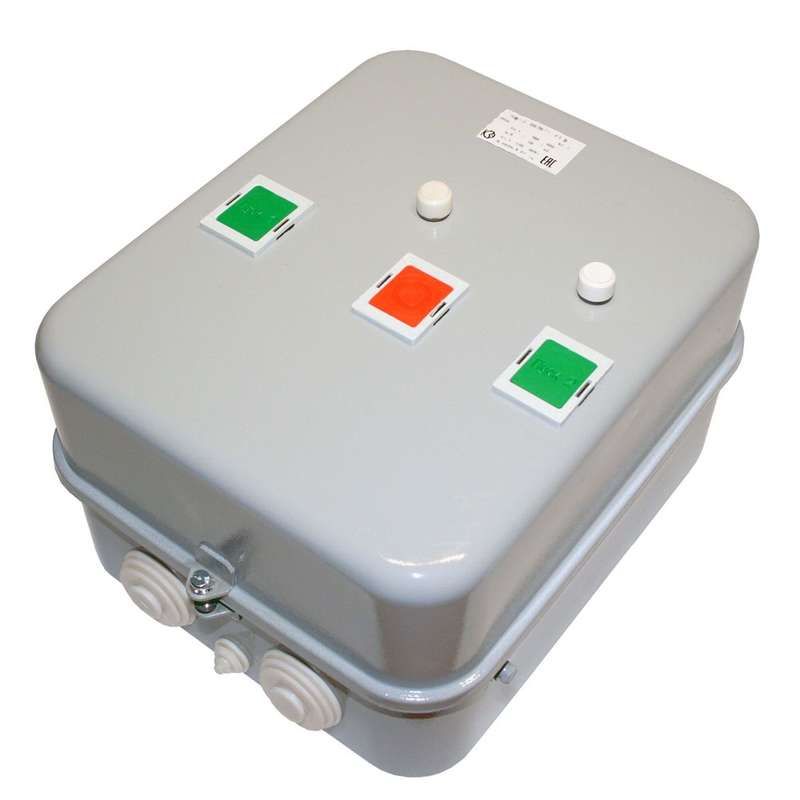

Пускатель магнитный ПМ 12-063671 У3 В 380В РТТ-231 63.0А Кашин 060671222ВВ380000900 КашинЗЭА

Пускатель ПМ12-063671 У3 с реле РТТ-231 на 63 А от бренда КашинЗЭА предназначен для дистанционного управления трёхфазными электродвигателями до 380 В. Это надёжный коммутационный аппарат, сочетающий контактор и тепловое реле в одном корпусе.

Назначение и область применения

Пускатель ПМ12-063671 У3 используется для включения и выключения трёхфазных электродвигателей в автоматических системах. Подходит для установки в распределительных щитах на производствах, в цепях насосов, вентиляторов, компрессоров, конвейеров и других механизмов с частыми пусками.

Технические характеристики

• Номинальное напряжение: 380 В переменного тока
• Номинальный ток теплового реле: 63 А
• Тип реле защиты: РТТ-231 - тепловое, с самовозвратом после остывания
• Степень защиты: IP40 (защита от предметов более 1 мм, но не от воды)
• Категория применения: AC-3 - для управления асинхронными двигателями с нормальными пусковыми нагрузками
• Исполнение: У3 - умеренный климат, для работы при температуре от −10 C до +40 C

Совместимость и монтаж

Пускатель ПМ12-063671 У3 монтируется на DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы: входные клеммы - для сети 380 В, выходные - для двигателя. Реле РТТ-231 уже установлено и настроено на 63 А, перенастройка невозможна. Подключать можно только медные провода сечением до 16 мм2. Напряжение катушки контактора не указано - предполагается, что оно соответствует сетевому 380 В, но проверьте маркировку на самом устройстве перед монтажом.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1–2012 (МЭК 60947-4-1) для контакторов и ГОСТ 15150 для исполнения У3. Тепловое реле РТТ-231 обеспечивает защиту от перегрузки и фазового дисбаланса, но не защищает от короткого замыкания - для этого требуется дополнительно установить автоматический выключатель.

Преимущества

• Компактная сборка: контактор и реле в одном модуле снижают количество соединений и место в шкафе
• Реле РТТ-231 имеет механический самовозврат - не требует ручной перезагрузки после срабатывания
• Высокая износостойкость контактов при работе в режиме AC-3
• Произведён в России - доступность запчастей и сервиса

Ограничения применения

• Не предназначена для защиты от короткого замыкания - обязательно используйте с автоматическим выключателем
• Не работает при температурах ниже −10 C и выше +40 C
• IP40 не допускает использование во влажных помещениях или на улице
• Нельзя регулировать порог срабатывания реле - он жестко задан на 63 А
• Подходит только для двигателей с номинальным током до 63 А; для больших - нужен другой пускатель

Примеры использования

• Автоматическое управление насосом в системе водоснабжения
• Включение/выключение вентилятора в промышленном воздуховоде
• Пуск конвейера на пищевом производстве
• Управление компрессором в воздушной системе

Практические советы

• Перед установкой проверьте, что ток двигателя не превышает 63 А - иначе реле будет постоянно срабатывать
• Обязательно используйте автомат на 80–100 А в качестве защиты от КЗ
• При монтаже соблюдайте минимальный зазор вокруг устройства - не менее 5 см для теплоотвода
• Если двигатель часто запускается (более 10 раз в час), убедитесь, что пускатель рассчитан на такую частоту - ПМ12-063671 У3 подходит для средней частоты
• Проверьте маркировку катушки на корпусе: если там указано 220 В, а ваша сеть 380 В - устройство не сработает
