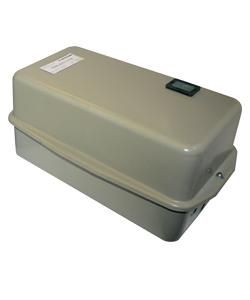

Пускатель электромагнитный ПМА-4210 У3 В, 380В, 2з+2р, 63А, нереверсивный, с реле РТТ-221П 53,5-63,0А, в корпусе IP40, кнопкой R - ET003090 Электротехник

Пускатель электромагнитный ПМА-4210 У3 В 380В 2з+2р 63А нереверсивный с реле РТТ-221П 53,5-63,0А IP40 с кнопкой R - это готовый компактный узел для дистанционного управления трёхфазными электродвигателями мощностью до 25,2 кВт. Бренд Электротехник обеспечивает совмещение контактора и теплового реле в одном корпусе, что снижает время монтажа и повышает надёжность. Артикул et003090 соответствует требованиям промышленных сетей с напряжением 380 В.

Назначение и область применения

Пускатель электромагнитный ПМА-4210 У3 В 380В 2з+2р 63А нереверсивный с реле РТТ-221П 53,5-63,0А IP40 с кнопкой R предназначен для безопасного включения и выключения трёхфазных двигателей. Он защищает оборудование от перегрузок, перекоса фаз и длительного пуска. Подходит для управления насосами, вентиляторами, компрессорами, конвейерами, лифтами, станками и системами АВР. Применяется в промышленных щитах, шкафах автоматизации и распределительных устройствах.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который может проходить через силовые контакты без перегрева.
• Напряжение катушки управления: 380 В переменного тока - требование к питанию управляющей цепи; работает только при этом значении.
• Коммутируемая мощность: 25,2 кВт при 400 В (класс AC-3) - способен запускать двигатели такой мощности с частыми включениями.
• Количество контактов: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ) - используются для сигнализации, блокировок и управления внешними цепями.
• Силовые контакты: 3 пары - обеспечивают коммутацию всех трёх фаз двигателя.
• Степень защиты: IP40 - предохраняет от твердых частиц крупнее 1 мм, но не от воды и пыли в больших количествах.
• Тепловое реле: РТТ-221П с настройкой 53,5–63,0 А - отключает двигатель при превышении допустимого тока, защищает от перегрева.
• Способ монтажа: на монтажную плату - крепится болтами к панели, не требует DIN-рейки.
• Подключение силовой цепи: винтовые зажимы - надёжное, но требует правильного момента затяжки.
• Конструкция: компактный корпус с встроенной кнопкой “R” - для ручного тестирования или принудительного отключения.

Совместимость и монтаж

Пускатель электромагнитный ПМА-4210 У3 В 380В 2з+2р 63А нереверсивный с реле РТТ-221П 53,5-63,0А IP40 с кнопкой R рассчитан на установку на металлическую или пластиковую монтажную плиту толщиной до 5 мм. Для подключения используйте провода сечением 10–25 мм2. Клеммы силового входа и выхода расположены снизу - обеспечьте свободный доступ для инструментов. Управляющая катушка подключается к фазе и нулю (L/N) через внешнюю кнопочную станцию. Кнопка “R” - это механический тестовый элемент, не заменяет аварийную остановку.

Безопасность и стандарты

Пускатель электромагнитный ПМА-4210 У3 В 380В 2з+2р 63А нереверсивный с реле РТТ-221П 53,5-63,0А IP40 с кнопкой R соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Тепловое реле РТТ-221П имеет сертификат соответствия на защиту от перегрузки. Не применяйте в средах с взрывоопасными газами, пылью или агрессивными химикатами - степень защиты IP40 недостаточна для таких условий.

Преимущества

• Готовый комплекс: контактор и реле уже собраны - не требуется самостоятельная сборка.
• Фиксированная настройка реле: диапазон 53,5–63,0 А точно соответствует номинальному току 63 А - исключает ошибки при регулировке.
• Встроенная кнопка “R”: позволяет проверить работоспособность без подачи питания на двигатель.
• Надёжная контактная группа: рассчитана на 1 млн циклов включения-выключения при классе AC-3.
• Отсутствие шума при работе: благодаря качественному магнитному сердечнику.

Ограничения применения

• Не подходит для реверсивных схем - только нереверсивное управление.
• IP40 не защищает от брызг, влаги и пыли - нельзя использовать вне помещений или в сырых цехах без дополнительной защиты.
• Требуется точное соблюдение напряжения катушки 380 В - при отклонении более +-10 % возможны отказы включения.
• Не рекомендован для частотного управления - только пуск/остановка по команде.
• Монтаж на плату требует сверления отверстий - невозможно крепление на DIN-рейку.

Примеры использования

• Шкаф управления насосной станцией - включение/остановка глубинного насоса 22 кВт.
• Линия конвейера на пищевом предприятии - пуск мотора с защитой от заклинивания.
• Щит АВР в жилом доме - переключение между основным и резервным источником питания.
• Вентиляционный узел в холодильном складе - управление вентилятором с термозащитой.
• Автоматизация станка с ЧПУ - пуск главного привода после проверки безопасности.

Практические советы

• Проверяйте момент затяжки винтов: слабый контакт вызывает нагрев, слишком сильный - повреждает клемму.
• При установке в шкаф обеспечьте зазор 50 мм вокруг - для теплоотвода и обслуживания.
• Не используйте этот пускатель для однофазных нагрузок - он спроектирован только для трёхфазных двигателей.
• При замене реле РТТ-221П выбирайте аналог с тем же диапазоном настройки - изменение может привести к ложным срабатываниям.
• Если нужна защита от пыли и влаги - поместите весь шкаф в корпус с IP54 или выше, сам пускатель не герметичен.
