Катушка ПМЛ-3/4/5Д 110В AC УХЛ4 КЭАЗ (Курский электроаппаратный завод) 110520

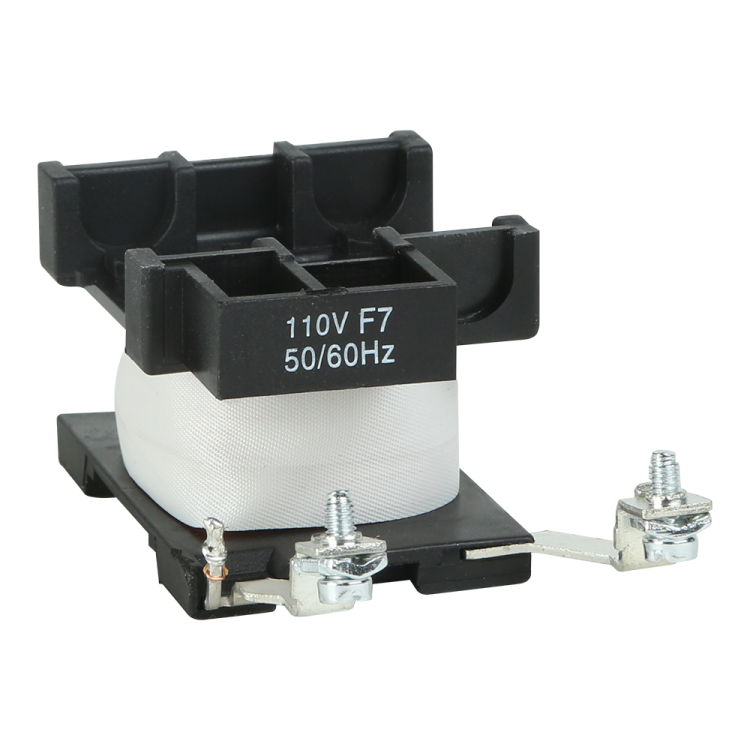

Катушка ПМЛ-3/4/5Д-110AC-УХЛ4 от КЭАЗ - это элемент управления контактором, обеспечивающий его включение, удержание и отключение при переменном токе 110 В. Применяется в автоматических системах на монтажной плате, совместима с сериями ПМЛ и РТЛ. Артикул 110520.

Назначение и область применения

Катушка ПМЛ-3/4/5Д-110AC-УХЛ4 не работает автономно - она служит лишь управляющим компонентом для контакторов. Когда на катушку подаётся напряжение 110 В переменного тока, её электромагнит создаёт силовое поле, которое замыкает или размыкает главные контакты контактора. Это позволяет удалённо включать и выключать нагрузку: двигатели, нагревательные элементы, освещение или конвейеры.

Используется в пультах управления, распределительных щитах, системах автоматизации промышленного оборудования. Подходит для установки в устройствах с ограниченным пространством благодаря компактному монтажу на печатную плату.

Технические характеристики

• Род тока: переменный (AC) - требует подачи синусоидального напряжения, несовместима с постоянным током;
• Номинальное напряжение: 110 В - оптимальная рабочая величина; отклонения свыше +-10 % могут снижать надёжность срабатывания;
• Тип изделия: катушка контактора - предназначена исключительно для взаимодействия с контактными устройствами;
• Климатическое исполнение: УХЛ4 - рассчитана на работу в условиях умеренного и холодного климата, с возможностью эксплуатации при температуре от −40 C до +40 C и повышенной влажности;
• Способ монтажа: монтажная плата - крепится через выводы прямо на печатную плату, не требует DIN-рейки;
• Тип подключения: винтовой - провода фиксируются зажимами, обеспечивает надёжный контакт при правильном моменте затяжки;
• Степень защиты: IP20 - защищает от предметов более 12 мм, но не от пыли и воды; применяется только внутри закрытых корпусов;
• Нормативный документ: ТУ3420-091-05758109-2016 - соответствует техническим условиям КЭАЗ, не является ГОСТом.

Совместимость и монтаж

Катушка ПМЛ-3/4/5Д-110AC-УХЛ4 совместима с контактными модулями из серии ПМЛ и РТЛ, где предусмотрены гнёзда для таких катушек. Монтаж осуществляется на печатную плату: выводы вставляются в отверстия и паяются. Для надёжности рекомендуется использовать паяльник мощностью не выше 40 Вт и не допускать перегрева корпуса.

Не подходит для установки на DIN-рейку. Перед монтажом проверьте соответствие размеров посадочных мест на плате - габариты катушки должны точно совпадать с отверстиями. Напряжение питания обязательно должно быть переменным 110 В - применение постоянного тока вызовет отказ или повреждение.

Безопасность и стандарты

Катушка выполнена в соответствии с ТУ3420-091-05758109-2016, что гарантирует соответствие требованиям безопасности КЭАЗ. Степень защиты IP20 предполагает использование только во внутренних помещениях, в герметичных шкафах. Открытый монтаж вне корпуса недопустим - риск поражения током и попадания сторонних предметов.

Преимущества

• Высокая надёжность срабатывания при номинальном напряжении - особенно важна в системах с частыми циклами включения;
• Устойчивость к колебаниям температуры и влажности благодаря исполнению УХЛ4 - подходит для неотапливаемых помещений;
• Простота замены - при выходе из строя можно легко демонтировать и установить новую катушку без переделки схемы;
• Подтверждённая совместимость с продукцией КЭАЗ - минимизирует риски несоответствия механических и электрических параметров.

Ограничения применения

• Не работает при постоянном токе - даже кратковременная подача DC может привести к перегреву и выходу из строя;
• IP20 - нельзя использовать в сырых, пыльных или открытых средах;
• Только для монтажа на плату - не подходит для установки на DIN-рейку или внешнее крепление;
• Запрещено превышать номинальное напряжение 110 В - длительная работа при 120–130 В сокращает срок службы;
• Не предназначен для работы с высокими частотами - стандартная частота сети 50 Гц, отклонения могут влиять на тепловой режим.

Примеры использования

• Автоматизация станков: управление пуском и остановкой электродвигателя через контактор с этой катушкой;
• Системы конвейеров: включение/выключение ленты по сигналу от PLC;
• Щиты управления насосами: дистанционное управление подачей жидкости;
• Аппараты с импульсным управлением: например, системы с таймерами или термореле, где требуется точное срабатывание.

Практические советы

• Проверяйте напряжение на входе катушки мультиметром - даже небольшое завышение может привести к перегреву;
• При пайке используйте теплоотводящий зажим на выводах - чтобы не повредить пластиковую оболочку;
• Не затягивайте винты слишком сильно - это может деформировать контактные площадки;
• При замене всегда берите ту же модель - отличаются даже незначительные параметры, влияющие на совместимость;
• Если катушка часто срабатывает - следите за температурой корпуса: если он горячий на ощупь (>50 C), проверьте питание и наличие вибраций.
