Катушка управления КМЭ 09А-18А 110В EKF PROxima | ctr-k-09-18a-110v

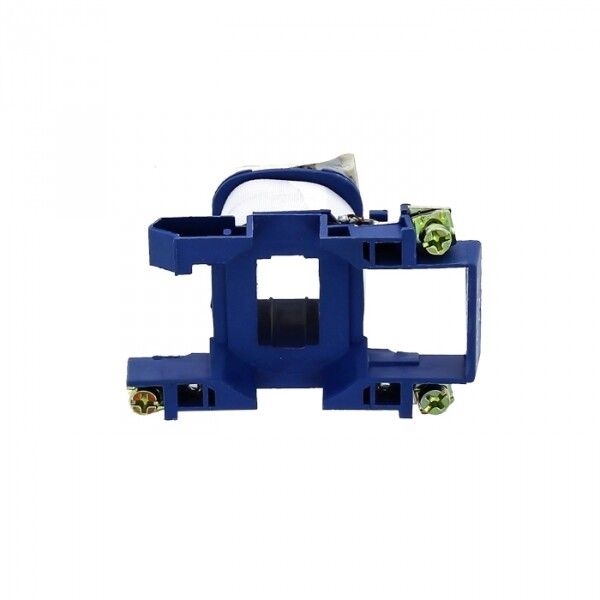

Катушка управления КМЭ 09А-18А 110В от EKF - элемент для управления контактными аппаратами в системах автоматизации. Применяется в коммутационных цепях переменного тока с номинальным напряжением 110 В, устанавливается на монтажную плату. Артикул ctr-k-09-18a-110v соответствует серии PROxima.

Назначение и область применения

Катушка управления КМЭ 09А-18А 110В служит для включения и отключения контакторов путём подачи напряжения на её обмотку. Когда на катушку подаётся 110 В переменного тока, она создаёт магнитное поле, которое замыкает силовые контакты контактора. Это позволяет удалённо управлять нагрузками - двигателями, нагревательными элементами, освещением - через слаботочные сигналы.

Используется в системах автоматизации промышленного оборудования: станках, конвейерах, насосных станциях, системах вентиляции. Подходит для компактных щитов, где требуется точечное управление с помощью печатной платы.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальное напряжение питания: 110 В
• Номинальный ток: 18 А - максимальный ток, который способна переключать связанная с ней контактная группа
• Способ монтажа: на монтажную плату (SMD/PTH), без клемм
• Степень защиты: IP20 - защищена от доступа пальцами и твёрдых предметов >12,5 мм, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - рассчитана на работу в помещениях с умеренным и холодным климатом, допускает температурный диапазон от −40 C до +40 C
• Гарантийный срок: 84 месяца (7 лет)
• Соответствие стандарту: ГОСТ Р 50030.4.1-2002 (эквивалент IEC 60947-4-1)

Совместимость и монтаж

Катушка управления КМЭ 09А-18А 110В совместима только с контактными аппаратами серии КМЭ, указанными в технических таблицах EKF. Не подключается к контактным аппаратам других серий, включая КТЭ.

Монтаж осуществляется на печатную плату через выводы. Для установки необходимы отверстия под штыревые контакты. Не требует крепления болтами. После пайки проверьте целостность соединений - плохой контакт вызывает перегрев и отказ.

Не используйте для монтажа в условиях повышенной вибрации без дополнительной фиксации - возможен отрыв выводов от платы.

Безопасность и стандарты

Произведена в соответствии с ГОСТ Р 50030.4.1-2002, что гарантирует соответствие требованиям безопасности для коммутационных устройств в промышленных системах. Сертифицирована для работы в электрических сетях с частотой 50–60 Гц. Напряжение 110 В соответствует уровню безопасного сверхнизкого напряжения (SELV) в некоторых схемах управления.

Преимущества

• Высокая надёжность благодаря использованию качественных материалов и технологии производства EKF PROxima
• Долгий срок службы - 7 лет гарантии, что выше среднего в классе аналогичных изделий
• Компактный форм-фактор удобен для плотной компоновки в контроллерных щитах
• Чёткая спецификация по напряжению снижает риск ошибок при замене

Ограничения применения

• Не применяется в открытых или влажных помещениях - степень защиты IP20 исключает воздействие влаги и пыли
• Не подходит для постоянного подключения к сети 220 В - при превышении напряжения произойдёт пробой изоляции
• Работает только с переменным током; несовместима с источниками постоянного тока
• Требует жесткой фиксации на плате - вибрации и механические удары могут повредить паяные соединения

Примеры использования

• Управление двигателем насоса в системе водоснабжения через PLC с выходом 110 В AC
• Включение теплового реле РТЭ в составе пускателя КМЭ
• Автоматизация линии конвейера с использованием микроконтроллера и релейного модуля
• Система аварийного отключения на производстве, где требуется быстрый сброс контактора

Практические советы

• При замене катушки всегда проверяйте тип тока и напряжение - неверный выбор приведёт к немедленному выходу из строя
• При монтаже на плату используйте паяльник с регулируемой температурой - перегрев выводов разрушает пластик корпуса
• Для долговечности рекомендуется использовать в щитах с принудительной вентиляцией, особенно при длительной работе под нагрузкой
• Запасные катушки храните в сухом месте, избегая перепадов температуры - конденсация ведёт к окислению контактов
• Обязательно сверьтесь с таблицей совместимости KME/KTE перед установкой - даже небольшое отличие в габаритах может помешать сборке
