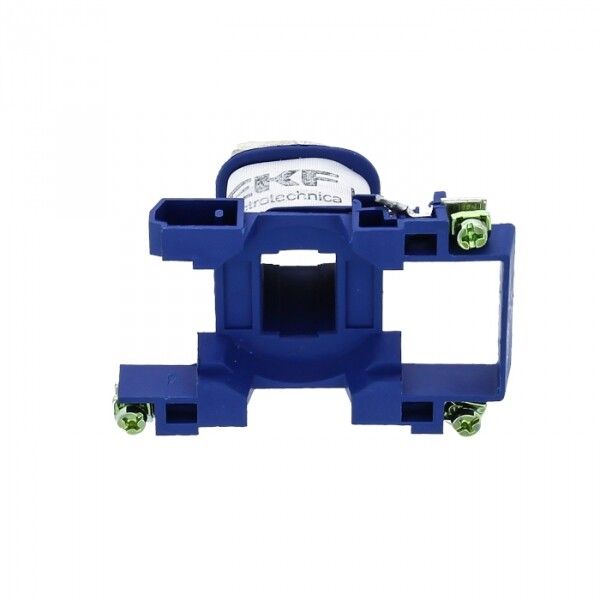

Катушка управления КМЭ 25А-32А 110В EKF PROxima | ctr-k-25-32a-110v

Катушка управления КМЭ 25А-32А 110В от EKF - компонент для управления контакторами в системах автоматизации. Подключается к монтажной плате, работает от переменного тока 110 В и совместима с контактными аппаратами серии PROxima. Артикул ctr-k-25-32a-110v предназначен для надёжного включения/выключения нагрузки через внешний управляющий сигнал.

Назначение и область применения

Катушка управления КМЭ 25А-32А 110В используется для дистанционного управления силовыми контакторами. Когда на катушку подаётся напряжение 110 В AC, она замыкает главные контакты контактора, тем самым включая нагрузку. Применяется в системах автоматизации: управление насосами, вентиляцией, конвейерами, станками и другим оборудованием, где требуется удалённое включение/отключение мощных цепей.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальное напряжение питания: 110 В
• Номинальный ток контактора: 25–32 А
• Способ монтажа: на печатную плату (SMD-тип)
• Степень защиты: IP20 - защищена от доступа пальцев и крупных предметов, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - рассчитана на работу в помещениях с умеренным и холодным климатом, допускаются колебания температур и повышенная влажность
• Гарантийный срок: 84 месяца
• Соответствие стандарту: ГОСТ Р 50030.4.1-2002

Совместимость и монтаж

Катушка управления КМЭ 25А-32А 110В предназначена исключительно для установки на контакторы серии КМЭ от EKF. Она фиксируется механически на корпусе контактора и подключается к управляющей цепи через выводы на монтажной плате. Для работы необходимо соблюдать полярность подключения - хотя катушка работает от переменного тока, точное соответствие схеме подключения контактора обязательно. Не совместима с контактными аппаратами других серий (например, КТЭ).

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1-2002 - норматива для низковольтных коммутационных аппаратов. Степень защиты IP20 позволяет использовать её только внутри закрытых щитов или оборудования, где исключён доступ к токоведущим частям. Наличие гарантии 84 месяца подтверждает долговечность материалов и качество сборки.

Преимущества

• Высокая надёжность срабатывания при постоянном напряжении 110 В AC
• Фиксация на монтажной плате снижает риск плохого контакта и перегрева
• Подходит для автоматических систем с высокой частотой включения
• Работает в широком диапазоне температур, характерных для промышленных помещений

Ограничения применения

• Не применяется вне закрытых корпусов - IP20 не защищает от пыли, влаги и брызг
• Не совместима с постоянным током (DC) - использование на 110 В DC вызовет отказ или повреждение
• Требуется строгое соответствие модели контактора: нельзя использовать с КТЭ или другими сериями
• Не предназначена для прямого управления нагрузкой выше 32 А - только как управляющее устройство

Примеры использования

• Автоматизация системы водоснабжения: катушка управляет контактором, который включает насос при достижении заданного уровня воды
• Конвейерная линия: сигнал от PLC подаётся на катушку, которая запускает двигатель конвейера
• Освещение производственных зон: управление группой светильников через один контактор с дистанционным включением

Практические советы

• Проверьте тип контактора перед покупкой - катушка КМЭ 25А-32А 110В подходит только к контактным аппаратам серии КМЭ, а не КТЭ
• При монтаже на плату используйте паяльник с регулируемой температурой - перегрев выводов может повредить изоляцию катушки
• Обеспечьте достаточное охлаждение вокруг катушки: длительная работа при максимальной нагрузке требует свободного воздуха
• Не подключайте катушку напрямую к сети 220 В - даже кратковременная перегрузка приведёт к выходу из строя
• Заменяйте катушку только аналогичной моделью - отличия в рабочих параметрах могут нарушить работу всей системы автоматизации
