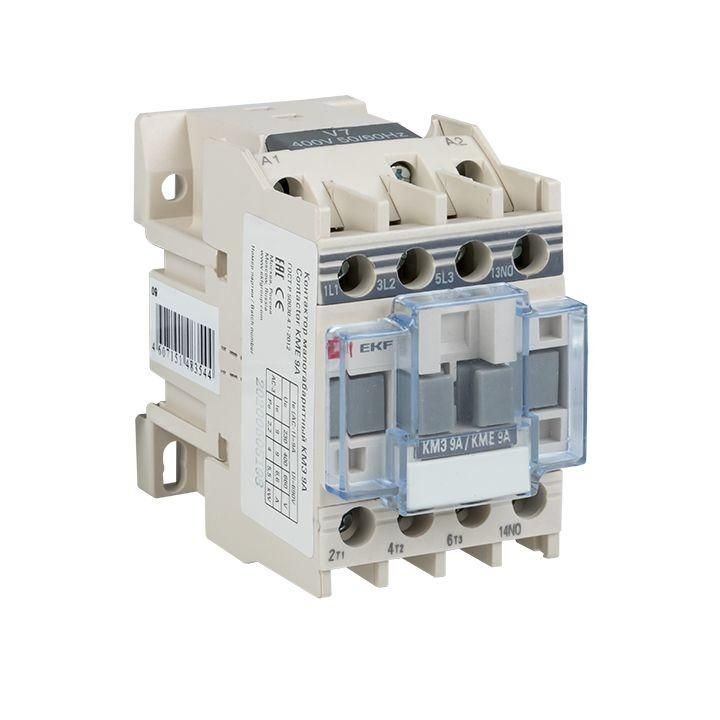

Контактор малогабаритный КМЭ 9А 110В 1NO EKF | ctr-s-9-110

Контактор малогабаритный КМЭ 9А 110В 1НО от EKF серии PROxima - компактное устройство для дистанционного включения и отключения электродвигателей мощностью до 4 кВт, рассчитанное на работу с переменным током 110 В. Подходит для установки на DIN-рейку в распределительных щитах промышленного и бытового оборудования.

Назначение и область применения

Контактор малогабаритный КМЭ 9А 110В 1НО используется для частого включения и выключения нагрузки, особенно электродвигателей. Он применяется в системах автоматизации: станках, насосах, вентиляторах, конвейерах, где требуется надёжная коммутация силового тока через слаботочное управление. Устройство не предназначено для реверса двигателя - работает только в одном направлении.

Технические характеристики

• Номинальный ток: 9 А - способен безопасно переключать нагрузки до этого значения
• Напряжение катушки управления: 110 В переменного тока (AC)
• Количество главных замыкающих контактов: 3 - обеспечивают прохождение основного тока нагрузки
• Количество вспомогательных нормально разомкнутых (НО) контактов: 1 - используются для сигнализации или блокировок
• Номинальная мощность электродвигателя: 4 кВт - рекомендованная максимальная мощность для управления
• Подключение: винтовые зажимы - совместимы с медными и алюминиевыми проводами
• Максимальное сечение кабеля: 25 мм2 - позволяет подключить достаточно толстый провод без дополнительных переходников
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от крупных предметов, но не от пыли и воды
• Способ монтажа: на DIN-рейку 35 мм - стандартная установка в шкафах
• Климатическое исполнение: УХЛ4 - допускает работу при температуре от −40 C до +40 C и повышенной влажности
• Гарантийный срок: 84 месяца - длительная гарантия от производителя
• Соответствие стандарту: ГОСТ Р 50030.4.1-2002 - соответствует требованиям к контактным аппаратам для управления

Совместимость и монтаж

Контактор малогабаритный КМЭ 9А 110В 1НО устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используйте винтовые зажимы: затягивайте провода равномерно, чтобы избежать повреждения изоляции. Максимальное сечение 25 мм2 позволяет использовать как одножильные, так и многожильные провода - медные и алюминиевые. Обязательно проверьте соответствие напряжения катушки 110 В AC - подача другого напряжения приведёт к выходу устройства из строя. Не подключайте к этому контактору постоянный ток - он предназначен исключительно для переменного.

Безопасность и стандарты

Контактор КМЭ 9А 110В 1НО сертифицирован по ГОСТ Р 50030.4.1-2002, что гарантирует соответствие требованиям безопасности при использовании в промышленных сетях. Степень защиты IP20 предотвращает случайное прикосновение к токоведущим элементам, но не обеспечивает защиту от пыли и влаги - поэтому устройство следует устанавливать внутри закрытых щитов. Применение вне указанных условий снижает уровень безопасности.

Преимущества

• Компактные габариты - экономия места в щите
• Высокая долговечность - гарантированный срок службы 7 лет
• Работа с алюминием и медью - не требуются специальные переходники
• Чёткая механическая фиксация на DIN-рейке - минимизирует вибрацию и самопроизвольное выпадение
• Простая диагностика - положение контактов легко определяется визуально

Ограничения применения

• Не подходит для реверсивных схем - отсутствуют нормально замкнутые контакты
• IP20 не допускает использование во влажных или запылённых помещениях без дополнительной защиты
• Запрещено применение при напряжении выше 110 В AC - возможен пробой катушки
• Не предназначен для работы с высокими импульсными нагрузками - только для типовой индуктивной нагрузки (электродвигатели)
• Не имеет встроенной тепловой защиты - при перегрузках необходим внешний термореле

Примеры использования

• Управление трехфазным двигателем 4 кВт в циркулярной пиле
• Включение/выключение вентилятора в HVAC-системе
• Автоматический запуск насоса по сигналу от датчика уровня
• Коммутирующее устройство в пультах управления станков с ЧПУ
• Система аварийного отключения с использованием одного вспомогательного контакта для сигнала “работа”

Практические советы

• При подключении алюминиевых проводов используйте антиоксидантную пасту - продлевает срок контакта
• Проверяйте напряжение на катушке перед первым включением - даже кратковременная перегрузка может вывести её из строя
• Не забудьте предусмотреть место для свободного теплоотвода - контактор нагревается при работе
• Для увеличения срока службы рекомендуется устанавливать внешнее термореле при нагрузке близкой к 9 А
• При сборке схемы с несколькими контакторами - группируйте одинаковые модели рядом для удобства обслуживания
