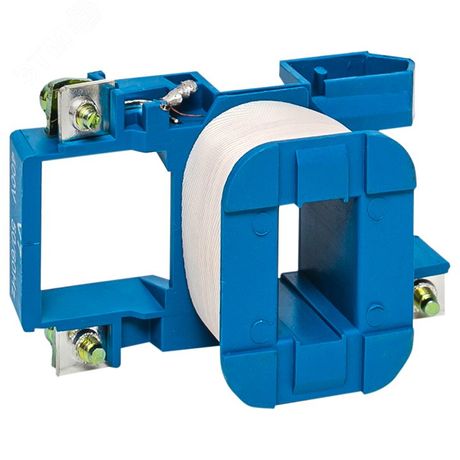

Катушка управления КМЭ 09А-18А 400В EKF PROxima | ctr-k-09-18a-400v

Катушка управления КМЭ 09А-18А 400В от EKF - элемент для управления контактными аппаратами в системах автоматизации. Применяется в коммутационных цепях переменного тока с номинальным напряжением 400 В, устанавливается на монтажную плату. Артикул ctr-k-09-18a-400v соответствует серии PROxima.

Назначение и область применения

Катушка управления КМЭ 09А-18А 400В служит для включения и отключения контакторов путём подачи напряжения на её обмотку. Когда на катушку подаётся 400 В переменного тока, она создаёт магнитное поле, которое замыкает силовые контакты контактора. Это позволяет удалённо управлять нагрузкой - например, двигателем, нагревательным элементом или освещением - через слаботочные сигналы.

Используется в системах автоматизации технологического оборудования: станках, конвейерах, насосных станциях, системах вентиляции. Подходит для сборки в щиты управления, где требуется компактное и надёжное решение для управления мощной нагрузкой.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальное напряжение: 400 В
• Номинальный ток: 18 А - максимальный ток, который может проходить через контактор после срабатывания катушки; сама катушка потребляет значительно меньше тока
• Способ монтажа: на монтажную плату (PCB) - требует пайки или установки в разъём
• Степень защиты: IP20 - защищена от доступа пальцами и твёрдых предметов >12,5 мм, но не защищена от воды и пыли
• Климатическое исполнение: УХЛ4 - рассчитана на работу в помещениях с умеренным и холодным климатом, допускает температурный диапазон от −40 C до +40 C
• Гарантийный срок: 84 месяца (7 лет)
• Соответствие стандарту: ГОСТ Р 50030.4.1-2002 - требования к низковольтному коммутационному оборудованию

Совместимость и монтаж

Катушка управления КМЭ 09А-18А 400В совместима только с контакторами серии КМЭ, указанными в технических таблицах EKF. Не применяется с контактными аппаратами других серий, включая КТЭ.

Монтаж осуществляется исключительно на печатную плату. Для установки необходимы:

• Правильно выполненные отверстия под выводы катушки
• Пайка или использование паяльных разъёмов
• Фиксация в соответствии с рекомендованной схемой расположения

Не предназначен для крепления на DIN-рейку. Отсутствие механического крепления делает невозможным его применение в открытых щитах без PCB.

Безопасность и стандарты

Произведено в соответствии с ГОСТ Р 50030.4.1-2002, что гарантирует соответствие требованиям безопасности для низковольтного оборудования. Степень защиты IP20 предполагает использование только внутри закрытых корпусов, не подвергающихся воздействию влаги, пыли или механическому повреждению. Нельзя использовать в условиях повышенной запылённости, сырости или на улице.

Преимущества

• Высокая надёжность благодаря проверенной конструкции серии KME
• Долгий срок службы - 7 лет гарантии
• Стандартный форм-фактор, обеспечивающий взаимозаменяемость с аналогичными изделиями
• Поддержка высокого рабочего напряжения (400 В AC) - подходит для промышленных сетей
• Совместимость с широким спектром контакторов КМЭ из серии PROxima

Ограничения применения

• Не работает при постоянном токе - только переменный ток 400 В
• Запрещено применение вне закрытых шкафов из-за низкой степени защиты (IP20)
• Не подходит для монтажа на DIN-рейку - требует наличия печатной платы
• Рабочая температура ограничена диапазоном УХЛ4 - не используется в экстремально жарких или морозных условиях без термоконтроля
• Не является самостоятельным устройством - требует подключения к контактору КМЭ

Примеры использования

• Управление двигателем насоса в системе водоснабжения через панель автоматики
• Включение/выключение конвейерной ленты на пищевом производстве
• Коммутирование группы светильников в административном здании по расписанию
• Автоматизация системы вентиляции в промышленном цеху

Практические советы

• Проверьте соответствие модели катушки КМЭ 09А-18А 400В типу вашего контактора - не все КМЭ поддерживают эту катушку, сверьтесь с таблицей совместимости EKF
• При пайке соблюдайте температурный режим - перегрев может повредить изоляцию обмотки
• Не используйте катушку в качестве самостоятельного выключателя - она лишь управляет контактором, не рассчитана на коммутацию нагрузки
• При замене убедитесь, что новая катушка имеет те же параметры: 400 В AC, 18 А, монтаж на плату
• Для долговечной работы избегайте частых включений выше 600 раз в час - это снижает срок службы обмотки
