Катушка управления КТ-6023 380В EKF PROxima | ctr-kt-6023-380

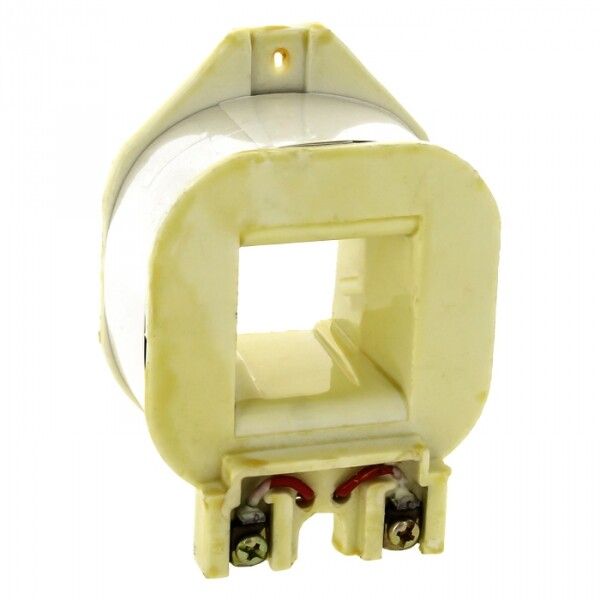

Катушка управления КТ-6023 380В от EKF — компактное устройство для включения и выключения контакторов через подачу переменного напряжения. Применяется в автоматических системах управления, особенно там, где требуется надёжная работа при колебаниях сети. Артикул ctr-kt-6023-380 соответствует серии PROxima и рассчитана на длительную эксплуатацию.

Назначение и область применения

Катушка управления КТ-6023 380В используется для управления силовыми контактными аппаратами — контакторами и магнитными пускателями. Когда на катушку подаётся напряжение, она создаёт магнитное поле, которое замыкает или размыкает главные контакты устройства. Подходит для установки в распределительных щитах, на станках, конвейерах, системах вентиляции и других объектах промышленной автоматизации.

Технические характеристики

• Тип тока: переменный (AC) — работает только с сетью переменного тока, не совместима с постоянным током.
• Номинальное напряжение питания: 320–440 В — обеспечивает стабильную работу при колебаниях напряжения в пределах этого диапазона.
• Способ монтажа: на монтажную плату — устанавливается прямо на печатную плату, требует пайки или гнездового соединения.
• Степень защиты: IP20 — защищена от прикосновений к токоведущим частям и от крупных предметов, но не защищена от пыли и влаги.
• Климатическое исполнение: УХЛ4 — предназначена для работы в помещениях с умеренным и холодным климатом, температурой от −25°C до +40°C и относительной влажностью до 90%.
• Гарантийный срок: 84 месяца — один из самых длинных в классе, указывает на высокую надёжность сборки.
• Соответствие стандарту: ГОСТ Р 50030.4.1-2002 — сертифицирована по требованиям к аппаратуре управления для электроустановок.

Совместимость и монтаж

Катушка управления КТ-6023 380В совместима с большинством стандартных контакторов, имеющими аналогичный тип крепления и рабочее напряжение. Монтируется исключительно на печатную плату — не имеет встроенных клемм или DIN-рейки. Для установки необходимы: свободное место на плате, подходящий разъём или пайка выводов. Не рекомендуется использовать в модульных щитах без адаптеров.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50030.4.1-2002, который регламентирует безопасность коммутационных устройств в электроустановках. Степень защиты IP20 исключает доступ к токоведущим элементам при нормальном использовании, однако не защищает от внешних воздействий — поэтому установка должна происходить внутри закрытых корпусов. Сертификация гарантирует соответствие требованиям безопасности при работе в промышленных условиях.

Преимущества

• Широкий диапазон рабочего напряжения (320–440 В) позволяет работать даже при просадках в сети.
• Высокая долговечность — гарантированный срок службы 7 лет (84 месяца).
• Стандартное исполнение УХЛ4 — подходит для условий центральной России и северных регионов.
• Производится в рамках серии PROxima — известна точностью параметров и качественной сборкой.

Ограничения применения

• Не применяется вне помещений — IP20 не защищает от влаги, пыли и перепадов температур.
• Не совместима с источниками постоянного тока — подключение к DC повредит катушку.
• Требует монтажа на плату — нельзя установить на DIN-рейку без переходника.
• Работает только в контролируемых средах — не допускается использование в взрывоопасных зонах или с агрессивными газами.

Примеры использования

• Автоматизация станков ЧПУ — управление пуском/остановкой двигателя через контактор.
• Конвейерные системы — включение/выключение ленточных транспортеров.
• Системы вентиляции и кондиционирования — управление мощными вентиляторами.
• Щитовые устройства с микроконтроллерами — интерфейс между логикой и силовой частью.

Практические советы

• Проверьте напряжение перед подключением — превышение 440 В вызовет перегрев и выход из строя.
• При монтаже на плату используйте термостойкий флюс и соблюдайте температурный режим пайки — перегрев выводов снижает срок службы.
• Убедитесь, что контактор, которым управляет катушка, также рассчитан на 380 В AC — несоответствие может привести к отказу всей цепи.
• Для удобства обслуживания запишите номер артикула ctr-kt-6023-380 рядом с местом установки — это ускорит замену при необходимости.
