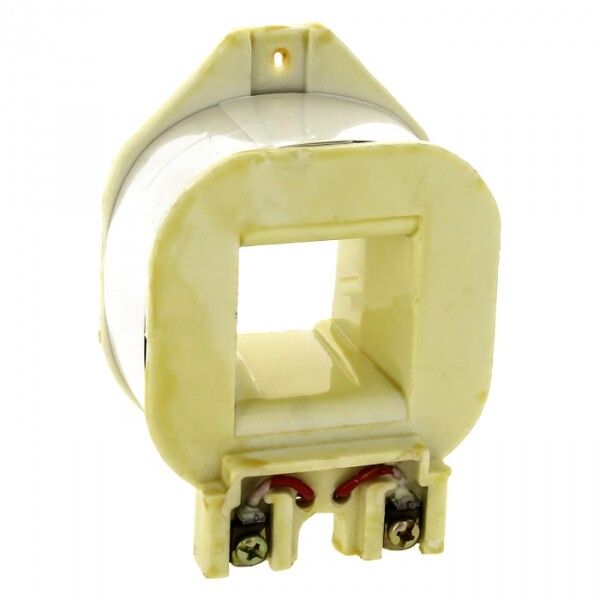

Катушка управления КТ-6013 380В EKF PROxima | ctr-kt-6013-380

Катушка управления КТ-6013 380В от бренда EKF - компактное устройство для включения и выключения контакторов в цепях переменного тока. Артикул ctr-kt-6013-380 относится к серии PROxima и рассчитана на работу в промышленной автоматике с напряжением 380 В.

Назначение и область применения

Катушка управления КТ-6013 380В используется для управления силовыми контактными аппаратами - контакторами и магнитными пускателями. Подача напряжения 380 В на её обмотку вызывает замыкание главных контактов контактора, что позволяет включить нагрузку. Применяется в системах автоматизации: станках, конвейерах, насосных установках, системах вентиляции и других устройствах, где требуется дистанционное управление мощными цепями.

Технические характеристики

• Тип тока: переменный (AC) - работает только с сетью переменного тока, не совместима с постоянным током;
• Номинальное напряжение: 380 В - оптимальная рабочая величина, отклонения свыше +-10 % могут снижать надёжность срабатывания;
• Способ монтажа: на монтажную плату - устанавливается через пайку или гнездовой разъём, не имеет винтовых клемм;
• Степень защиты: IP20 - защищена от прикосновений к токоведущим частям и крупным предметам, но не от пыли и влаги;
• Климатическое исполнение: УХЛ4 - допустимо использование в закрытых помещениях с умеренным климатом, температурой от −25 C до +40 C;
• Гарантийный срок: 84 месяца - один из самых длинных в классе, указывает на высокую долговечность;
• Соответствие стандарту: ГОСТ Р 50030.4.1-2002 - соответствует требованиям к аппаратуре управления для низковольтных систем.

Совместимость и монтаж

Катушка управления КТ-6013 380В проектировалась для установки на печатные платы контроллеров и модульных блоков управления. Монтируется исключительно методом поверхностного монтажа - не требует крепления болтами. Для работы необходима совместимая по габаритам и типу соединения плата. Не поддерживает подключение к клеммникам или штыревым разъёмам. Обязательно проверьте соответствие размеров посадочного места на плате перед установкой.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50030.4.1-2002, который регламентирует безопасность и функциональные требования к электрооборудованию управления. Степень защиты IP20 обеспечивает базовую защиту от случайного прикосновения, однако не защищает от попадания пыли и воды - применение вне герметичных корпусов запрещено. Напряжение 380 В относится к категории повышенной опасности - работа с устройством возможна только после отключения энергии и соблюдения правил электробезопасности.

Преимущества

• Высокий гарантийный срок - 84 месяца, что говорит о качественной сборке и использовании надёжных материалов;
• Стандартное исполнение УХЛ4 - подходит для большинства промышленных помещений в России и странах СНГ;
• Чёткая совместимость с контактными элементами серии PROxima - минимизирует риск ошибок при замене;
• Небольшие габариты - удобна для компактных распределительных щитов и модульных решений.

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или открытых площадках - IP20 недостаточно для таких сред;
• Работает только с переменным током - нельзя использовать в цепях постоянного тока даже при аналогичном напряжении;
• Требует точного соответствия напряжению 380 В - при более низком напряжении катушка может не втянуть якорь, при выше - перегреться;
• Не предусматривает внешнего обслуживания - ремонт невозможен, при выходе из строя требуется замена.

Примеры использования

• Управление пускателем двигателя насоса в системе водоснабжения;
• Включение/выключение конвейерной ленты на пищевом производстве;
• Автоматизация системы вентиляции в административном здании;
• Компонент в блоке управления станка ЧПУ, установленном внутри металлического щита.

Практические советы

• При замене старой катушки обязательно сверьте модель - КТ-6013 380В должна точно соответствовать по напряжению, типу тока и способу монтажа;
• Проверяйте целостность проводки перед подачей 380 В - пробой изоляции может повредить катушку;
• Убедитесь, что плата, на которую устанавливается ctr-kt-6013-380, имеет достаточную теплопроводность - длительная работа при максимальной нагрузке требует хорошего теплоотвода;
• Не используйте эту катушку в качестве самостоятельного коммутирующего элемента - она лишь управляет контактором, сама не переключает большие токи.
