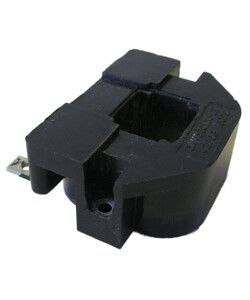

Катушка управления литая, 380В/50Гц, для контактора КТ-6023 (КТ-6013) (ЭТ) | ET519394 Электротехник

Катушка управления литая, 380В/50Гц, для контактора КТ-6023 (КТ-6013) - это компонент для коммутации силовых цепей в системах автоматизации. Устанавливается непосредственно на контакторы серии КТ-6023 и КТ-6013, обеспечивая управление через переменный ток 380 В. Производится компанией Электротехник, артикул et519394.

Назначение и область применения

Катушка управления литая, 380В/50Гц, для контактора КТ-6023 (КТ-6013) служит для включения и выключения силового контактора. При подаче напряжения 380 В на её обмотку создаётся магнитное поле, которое притягивает якорь и замыкает главные контакты контактора. Без напряжения - контакты размыкаются. Применяется в системах управления двигателями, насосами, нагревательными элементами и другим оборудованием, где требуется дистанционное включение/выключение нагрузки.

Технические характеристики

• Номинальное напряжение питания: 380 В
• Частота: 50 Гц
• Род тока: Переменный (AC)
• Тип изделия: Катушка контактора
• Номинальный ток контактора: 250 А (катушка не рассчитана на прохождение этого тока - он проходит через контакты контактора)
• Тип подключения: Винтовые зажимы
• Способ монтажа: На аппарат (фиксация на корпусе контактора)
• Климатическое исполнение: У3 (работает при умеренных климатических условиях)
• Степень защиты: IP00 (нет защиты от пыли и воды - открытая конструкция)
• Диапазон рабочих температур: от -40 C до +45 C

Совместимость и монтаж

Катушка управления литая, 380В/50Гц, для контактора КТ-6023 (КТ-6013) совместима исключительно с контакторами серий КТ-6023 и КТ-6013. Монтируется на фиксирующие штыри корпуса контактора - не требует дополнительной крепёжной арматуры. Подключение осуществляется через винтовые зажимы: к ним подводятся провода от кнопочных постов, термореле или других устройств управления. Нельзя использовать с другими моделями контакторов - габариты, расположение выводов и механическая совместимость отличаются.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1 и ГОСТ 15150 для работы в условиях У3. Отсутствие степени защиты IP00 означает, что катушка не защищена от внешних воздействий - установка допускается только внутри закрытых щитов, панелей или корпусов, предохраняющих от пыли, влаги и случайного прикосновения.

Преимущества

• Литая конструкция повышает надёжность и долговечность обмотки - снижает риск перегрева и пробоя изоляции
• Высокая стойкость к колебаниям температуры - работает даже при -40 C
• Простое и быстрое подключение благодаря винтовым зажимам
• Специфичная совместимость с популярными промышленными контакторами КТ-6023 и КТ-6013

Ограничения применения

• Не применяется вне закрытых электрошкафов - IP00 не защищает от пыли, влаги, брызг и механических повреждений
• Не подходит для постоянного тока (DC) - только для 50 Гц переменного тока 380 В
• Запрещено применять с напряжением выше 380 В - возможен выход из строя обмотки
• Не рекомендовано использование в помещениях с высокой запылённостью, сыростью или химически активной средой

Примеры использования

• Управление двигателем насоса в системе водоснабжения через кнопочный пост
• Автоматическое включение печи в производственной линии по сигналу PLC
• Контроль работы конвейера через термореле или датчик уровня
• Системы аварийного отключения оборудования при превышении тока

Практические советы

• Проверьте соответствие напряжения сети 380 В +-10% перед подключением - завышенное напряжение вызывает перегрев катушки
• Обязательно используйте защитные крышки или корпуса при установке в распределительном щите - открытая катушка легко повреждается
• При замене всегда используйте оригинальную катушку КТ-6023 / КТ-6013 - аналоги могут иметь другие параметры срабатывания
• При частых включениях проверяйте температуру катушки - длительная работа при максимальной нагрузке может снизить срок службы
• Подключайте провода плотно - плохой контакт в винтовом зажиме вызывает нагрев и отказ
