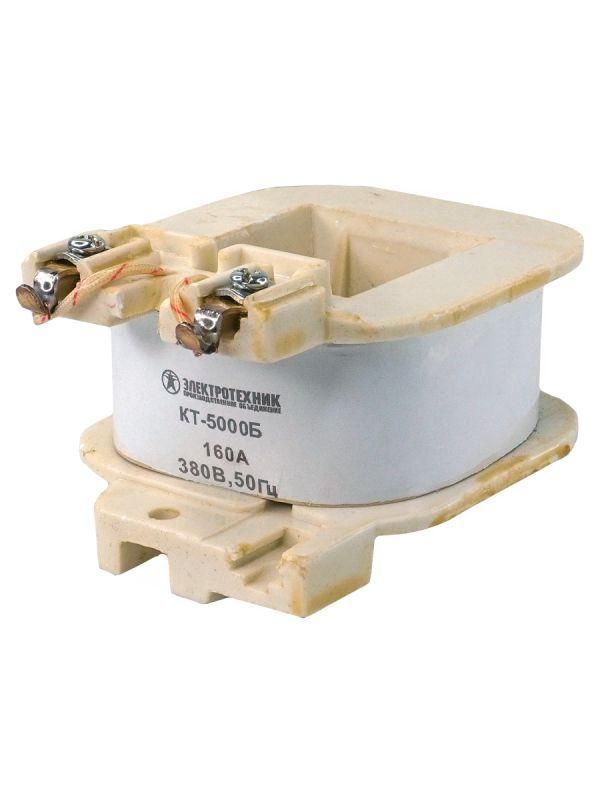

Катушка управления 380В/50Гц для КТ-5000Б 160А (ЭТ) | ET018928 Электротехник

Катушка управления 380В 50Гц для КТ-5000Б 160А (ЭТ) - это компонент для управления силовым контактором КТ-5000Б, обеспечивающий надёжное включение и отключение цепи при подаче переменного напряжения 380 В. Продукт от бренда Электротехник предназначен для промышленной автоматизации и совместим исключительно с контактными аппаратами серии КТ-5000Б.

Назначение и область применения

Катушка управления 380В 50Гц для КТ-5000Б 160А (ЭТ) служит для создания магнитного поля, которое замыкает главные контакты контактора. Без этой катушки контактор не сработает - она является управляющим элементом, а не силовой частью. Подходит для установки в панели управления на объектах с сетью 380 В, 50 Гц: станках, насосах, вентиляционных системах, конвейерах и других устройствах, где требуется дистанционное управление мощной нагрузкой.

Технические характеристики

• Номинальное напряжение питания: 380 В переменного тока (AC)
• Частота: 50 Гц - оптимальна для российских и европейских сетей
• Номинальный ток контактора: 250 А - указывает на класс нагрузки, которую можно коммутировать через сам контактор, а не через катушку
• Тип изделия: катушка контактора - не самостоятельное устройство, а составная часть контактора КТ-5000Б
• Степень защиты: IP00 - нет защиты от пыли и воды; требует установки внутри закрытой панели
• Климатическое исполнение: У3 - рассчитана на работу в помещениях с умеренным климатом, без агрессивной среды
• Рабочий температурный диапазон: от -40 C до +45 C - допускает эксплуатацию в неотапливаемых помещениях зимой
• Тип крепления: винтовое - фиксируется болтами на корпусе контактора
• Способ монтажа: на аппарат - устанавливается только на уже смонтированный контактор КТ-5000Б

Совместимость и монтаж

Катушка управления 380В 50Гц для КТ-5000Б 160А (ЭТ) совместима **только** с контакторами серии КТ-5000Б. Она не подходит для других моделей, даже аналогичных по току. Монтаж выполняется после установки самого контактора: катушка крепится винтами к его передней части, затем подключаются провода управления (L1, L2, N - в зависимости от схемы). Перед подключением проверьте соответствие напряжения сети 380 В +-10%. Нельзя использовать эту катушку в цепях постоянного тока или при частоте выше/ниже 50 Гц.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1–2012 (МЭК 60947-4-1) для контакторов и катушек управления. Отсутствие степени защиты IP00 означает, что работа вне электрошкафа запрещена - риск поражения током и повреждения от пыли высок. Все соединения должны быть защищены изоляцией, а доступ к катушке - ограничен.

Преимущества

• Высокая надёжность при работе в широком диапазоне температур - от суровых зимних условий до жарких помещений
• Простая механическая конструкция - мало подвижных деталей, минимум отказов
• Фиксированная спецификация - гарантирует точную совместимость с оригинальным контактором КТ-5000Б
• Поддерживается сервисом производителя Электротехник - есть возможность ремонта и замены

Ограничения применения

• Не применяется в открытых условиях - IP00 не защищает ни от влаги, ни от пыли
• Не работает при напряжении ниже 340 В или выше 420 В - возможны сбои включения
• Запрещено применять в цепях постоянного тока - катушка спроектирована только для AC 50 Гц
• Не предназначена для частого включения более 600 раз в час - перегрев и быстрый износ контактов
• Требует наличия штатного контактора КТ-5000Б - не используется автономно

Примеры использования

• Автоматизация линии производства - управление двигателем насоса через контактор КТ-5000Б
• Система вентиляции в цеху - включение вытяжки по сигналу термореле
• Щитовая автоматики на складе - управление освещением зон хранения
• Оборудование с частотным преобразователем - катушка реагирует на выходной сигнал ПЧ

Практические советы

• При замене катушки всегда используйте оригинал - отличия в габаритах или сопротивлении могут вызвать некорректную работу контактора
• Перед подключением отключите питание и проверьте отсутствие напряжения на клеммах
• Проверяйте плотность затяжки винтов - слабый контакт вызывает нагрев, перегрузка - обрыв обмотки
• Если катушка гудит при включении - возможно, недостаточно напряжения или грязь между сердечником и якорем. Очистите поверхности и проверьте входное напряжение
• Храните в сухом месте - даже при IP00 влага может вызвать окисление выводов
