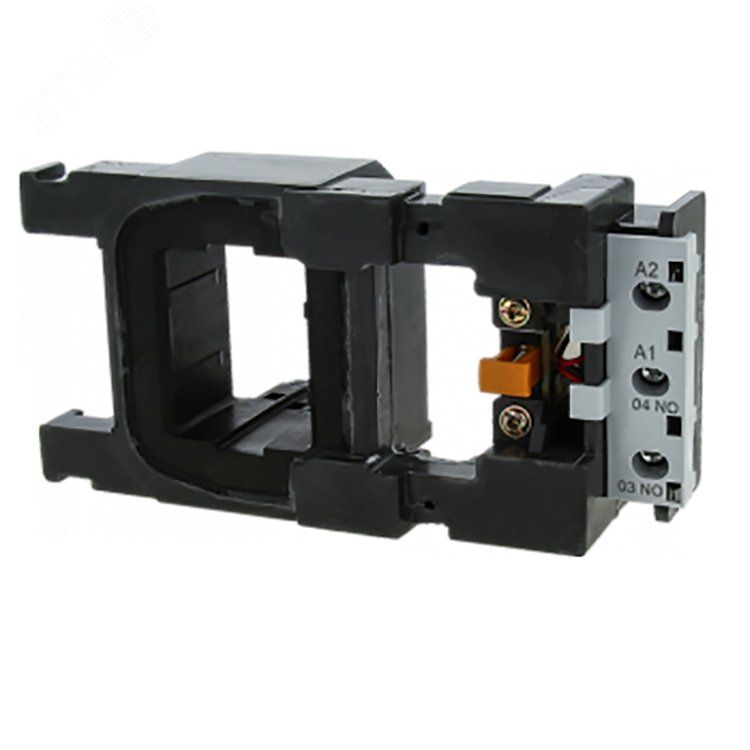

Катушка управления КТЭ F 330А 380В EKF PROxima - ctr-k-b-330/400

Катушка управления контактора 330А 380В 440В AC от EKF серии PROxima - это запчасть для замены или модификации катушек контакторов КТЭ, обеспечивающая надёжное управление при переменном напряжении от 320 до 440 В. Подходит для ремонта и адаптации существующих систем автоматизации.

Назначение и область применения

Катушка управления контактора 330А 380В 440В AC используется для включения и отключения силового контактора КТЭ через управляющую цепь. Применяется там, где требуется изменить рабочее напряжение катушки на более высокое - например, при переходе с сети 220 В на 380–440 В. Часто встречается в промышленной автоматике: станках, насосах, воздушных компрессорах, конвейерах и других устройствах с контактными аппаратами.

Технические характеристики

• Тип тока: Переменный (AC)
• Номинальное напряжение питания: 320–440 В - работает стабильно в этом диапазоне, не требует точного соответствия 380 В или 440 В
• Тип изделия: Управляемая катушка для контакторов серии КТЭ
• Совместимость: Только с контакторами КТЭ, предназначенными для установки этой катушки

Совместимость и монтаж

Катушка управления контактора 330А 380В 440В AC совпадает по габаритам и клеммному расположению с оригинальными катушками контакторов КТЭ. Монтаж выполняется путём демонтажа старой катушки и фиксации новой тем же способом - защёлкивающим механизмом или болтовым соединением. Обязательно проверьте соответствие типа корпуса контактора перед установкой. Нельзя использовать эту катушку с другими сериями контакторов - даже если они внешне похожи.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-5-1 для устройств управления. Произведено компанией EKF в соответствии с международными нормами безопасности для электрооборудования средней мощности. Не содержит опасных материалов согласно RoHS.

Преимущества

• Замена катушки вместо всего контактора снижает затраты на ремонт
• Работает в широком диапазоне напряжений - позволяет адаптировать оборудование без перебора проводки
• Выполнена из термостойких материалов - устойчив к нагреву при длительной работе
• Стандартная форма и крепления - легко найти аналог при закупке запчастей

Ограничения применения

• Не постоянный ток - нельзя применять в DC-цепях
• Не подходит для контакторов вне серии КТЭ - даже если есть внешнее сходство
• Максимальное напряжение - 440 В; использование выше этого значения повредит катушку
• Не рекомендовано для открытых площадок без защиты от осадков и пыли - не имеет специальной степени IP

Примеры использования

• Замена катушки в контакторе КТЭ на заводе после выхода её из строя
• Обновление системы управления на участке с питанием 440 В - ранее использовались катушки на 220 В
• Настройка оборудования импортного производства под местную сеть 380 В

Практические советы

• Перед установкой отключите питание всей цепи - работа под напряжением недопустима
• Убедитесь, что новый контактный элемент точно такой же модели - отличаются типы крепления и глубина посадки
• Проверьте наличие механических повреждений на катушке - трещины или деформация корпуса исключают дальнейшую эксплуатацию
• Если система работает на грани нижнего предела (320 В), учитывайте возможные просадки напряжения - лучше выбрать катушку с запасом по напряжению
• Артикул ctr-k-b-330/400 можно заказывать как запасную часть - она часто применяется в сервисных центрах для быстрого восстановления работы оборудования
