Катушка управления КТЭ F 400А 380В EKF PROxima | ctr-k-b-400/380

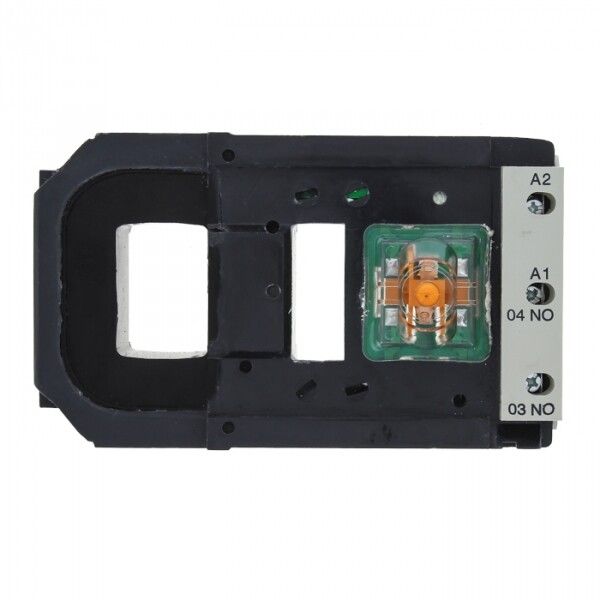

Катушка управления контактора КТЭ F 400А 380В от EKF - элемент для включения и отключения силового контактора через управление слаботочной цепью. Применяется в системах автоматизации, где требуется надёжное дистанционное управление нагрузкой до 400 А. Артикул ctr-k-b-400/380 соответствует серии PROxima.

Назначение и область применения

Катушка управления контактора КТЭ F 400А 380В служит для активации основного контактора при подаче напряжения на её выводы. Она преобразует управляющий сигнал (например, от кнопки, терморегулятора или PLC) в механическое замыкание силовых контактов контактора. Подходит для установки в щитовые шкафы автоматизированных систем: конвейеры, насосные станции, системы вентиляции, нагревательные установки.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальное напряжение питания: 320–440 В - работает в широком диапазоне, что позволяет использовать в сетях с колебаниями напряжения
• Номинальный ток контактора: 400 А - совместима с контактными аппаратами этой мощности
• Способ монтажа: на монтажную плату - фиксируется прямо на печатной плате или специальной базовой планке внутри щита
• Степень защиты: IP20 - защищена от доступа пальцев и крупных предметов, но не рассчитана на запыленные или влажные среды
• Климатическое исполнение: УХЛ4 - допустимо применение в закрытых помещениях с умеренным климатом, температурой от −25C до +40C
• Гарантийный срок: 84 месяца - длительная гарантия, подтверждающая надёжность комплектующих
• Соответствие нормативному документу: ГОСТ Р 50030.4.1-2002 - сертифицирована по требованиям к аппаратуре низковольтного распределения

Совместимость и монтаж

Катушка управления контактора КТЭ F 400А 380В предназначена исключительно для установки на контакторы серии KTEF от EKF. Для других типов контакторов (KME, другие бренды) она несовместима. Монтаж осуществляется путём вставки в специальный разъём на корпусе контактора - никаких проводов или болтов не требует. Нельзя переставлять катушку между различными моделями контакторов без проверки совпадения контактов и габаритов.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50030.4.1-2002, который регламентирует безопасность коммутирующих устройств в системах автоматического управления. Защита IP20 предотвращает случайный контакт с токоведущими частями, однако не защищает от попадания воды или пыли - поэтому использование вне герметичных шкафов недопустимо.

Преимущества

• Широкий рабочий диапазон напряжений (320–440 В) снижает риск отказа из-за просадок сети
• Фиксация на монтажной плате экономит место в щите и ускоряет сборку
• Высокая долговечность - гарантированный срок службы 7 лет
• Чёткая совместимость с продукцией EKF серии PROxima - минимизация рисков некорректной работы

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли, агрессивных паров - IP20 не обеспечивает защиту от внешней среды
• Работает только с переменным током - нельзя использовать в DC-системах
• Подходит только для контакторов модели КТЭ F; не совместима с другими сериями даже от EKF
• Запрещено вскрытие корпуса - ремонт невозможен, при выходе из строя требуется замена

Примеры использования

• Автоматический контроль температуры в теплице: термостат подаёт 380 В на катушку, которая включает нагревательный контур через контактор 400 А
• Управление насосом в системе водоснабжения: контроллер PLC отправляет импульс на катушку, включающую насос
• Циклический режим работы конвейера: пуск/остановка реализуется через кнопочные посты, соединённые с катушкой управления

Практические советы

• Перед установкой проверьте соответствие напряжения сети диапазону 320–440 В - превышение вызывает перегрев, занижение - отказ втягивания якоря
• Обязательно используйте катушку только с оригинальным контактором КТЭ F - аналоги могут иметь другую высоту или расположение контактов
• При монтаже в щиту соблюдайте минимальный зазор вокруг катушки - необходима вентиляция для отвода тепла
• Не затягивайте крепления слишком сильно - монтажная плата чувствительна к механическому воздействию
• При замене всегда берите оригинал с артикулом ctr-k-b-400/380 - отличаются даже внешне малые детали, влияющие на работу
