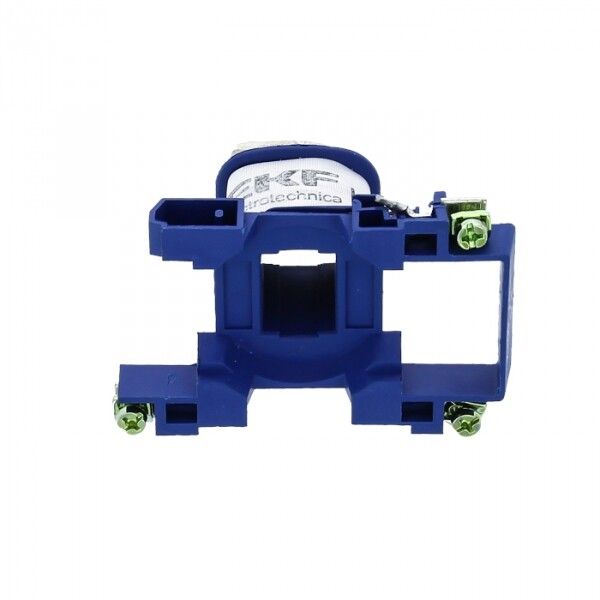

Катушка управления КМЭ 25А-32А 400В EKF PROxima | ctr-k-25-32a-400v

Катушка управления КМЭ 25А-32А 400В от EKF серии PROxima - это компонент для управления контактными аппаратами в системах автоматизации. Она получает управляющее напряжение и замыкает силовые цепи через контакторы, обеспечивая надёжную работу оборудования в условиях промышленной автоматизации.

Назначение и область применения

Катушка управления КМЭ 25А-32А 400В используется для дистанционного включения и отключения контакторов путём подачи переменного напряжения на её обмотку. Применяется в составе пускателей и автоматических выключателей в системах управления технологическим оборудованием: насосах, вентиляторах, конвейерах, станках и других устройствах с частым включением/выключением нагрузки.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальное напряжение: 380–440 В - работает в диапазоне сетевого напряжения 400 В с допуском +-15%
• Номинальный ток: 25 А - максимальный ток, который способна коммутировать связанная контактная группа
• Способ монтажа: на монтажную плату - фиксируется прямо на печатной плате контроллера или распределительного щита
• Степень защиты: IP20 - защищена от доступа пальцев и крупных предметов, но не герметична; требует установки внутри корпуса
• Климатическое исполнение: УХЛ4 - рассчитана на работу в помещениях с умеренным климатом, возможны колебания температур до –25C и повышенная влажность
• Гарантийный срок: 84 месяца - длительная гарантия, соответствующая требованиям промышленного оборудования
• Нормативный документ: ГОСТ Р 50030.4.1-2002 - соответствие стандартам на контакторы и пускатели

Совместимость и монтаж

Катушка управления КМЭ 25А-32А 400В совместима с контактными аппаратами серии КМЭ и КТЭ от EKF. Для правильной установки необходимо:

• Использовать только монтажную плату с соответствующими выводами - катушка не имеет клеммных зажимов
• Обеспечить плотный контакт между выводами катушки и дорожками платы - плохой контакт вызывает перегрев
• Не использовать с контактными аппаратами других серий - несмотря на внешнее сходство, механическая и электрическая совместимость гарантирована только для КМЭ и КТЭ

Безопасность и стандарты

Катушка управления КМЭ 25А-32А 400В соответствует ГОСТ Р 50030.4.1-2002, что подтверждает безопасность работы при нормальных условиях эксплуатации. Степень защиты IP20 исключает случайное прикосновение к токоведущим частям, однако не защищает от попадания воды или пыли - поэтому обязательна установка в закрытом корпусе.

Преимущества

• Высокая надёжность благодаря проверенной конструкции серии PROxima
• Широкий рабочий диапазон напряжений (380–440 В) снижает риск отказа при просадках сети
• Долгий срок службы и 84 месяца гарантии обеспечивают минимальные затраты на обслуживание
• Фиксация на плате позволяет минимизировать занимаемое место и упрощает сборку автоматических шкафов

Ограничения применения

• Не применяется вне закрытых корпусов из-за низкой степени защиты IP20
• Не предназначена для постоянной работы при температурах ниже –25C или выше +40C
• Несовместима с источниками постоянного тока - требуется именно переменное напряжение 380–440 В
• Не рекомендуется для установки в местах с высокой запылённостью или влажностью без дополнительной защиты

Примеры использования

• Автоматизация конвейерной линии - управление пуском/остановкой двигателей через контакторы
• Системы вентиляции - включение вытяжных вентиляторов по сигналу терморегулятора
• Цеховое оборудование - управление насосами, компрессорами и другими механизмами с помощью PLC

Практические советы

• Проверьте напряжение питания перед подключением - превышение 440 В может повредить обмотку катушки
• При монтаже на плату используйте паяльник с регулируемой мощностью - перегрев выводов снижает долговечность
• Заменяйте катушку только аналогичной моделью - даже незначительные отличия в напряжении или габаритах могут нарушить работу всей системы
• Рекомендуется использовать в паре с предохранителем на 32 А для защиты от перегрузок
• Для удобства сервиса сохраните номер артикула ctr-k-25-32a-400v - он однозначно идентифицирует эту катушку управления в каталоге EKF
