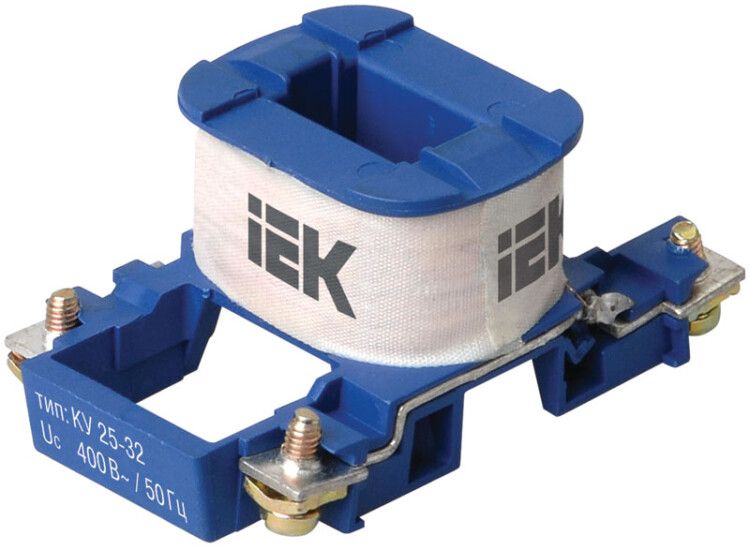

Катушка управления для КМИ-(9А-18А) 380В KARAT IEK KKM10D-KU-400

Катушка управления для контактора КМИ-(09А–18А, 9А–18А) 380/400В от IEK предназначена для надёжного включения и выключения контакторов через цепь управления. Артикул kkm10d-ku-400 соответствует сериям КМИ и используется там, где требуется управление силовой нагрузкой на переменном токе.

Назначение и область применения

Катушка управления для контактора КМИ-(09А–18А, 9А–18А) 380/400В обеспечивает коммутацию основной цепи контактора за счёт слабого управляющего сигнала. Она применяется в системах автоматизации, где необходимо дистанционно включать или отключать двигатели, нагревательные элементы, освещение и другую электрооборудование. Подходит для установки в щитовые шкафы с контактными аппаратами серии КМИ.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальное напряжение питания: 400 В (допускается работа в пределах 380–400 В)
• Способ монтажа: на монтажную плату (PCB)
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - температурный диапазон от −25C до +40C, допустима повышенная влажность
• Соответствие стандарту: IEC 60947-4-1 - международный норматив для контакторов и пускателей

Совместимость и монтаж

Катушка управления для контактора КМИ-(09А–18А, 9А–18А) 380/400В совместима исключительно с контактными аппаратами серии КМИ, имеющими гнездо для установки катушки типа KKM10D. Монтаж выполняется на печатную плату - фиксируется путём пайки выводов. Для замены достаточно отпаять старую катушку и запаять новую. Нельзя использовать с другими сериями контакторов (например, КМИ-2, ЛКЗ, ABB LC1D) - они имеют другие механические и электрические интерфейсы.

Безопасность и стандарты

Произведено в соответствии с требованиями стандарта IEC 60947-4-1, что гарантирует соответствие уровня изоляции, теплостойкости и долговечности. Степень защиты IP20 позволяет применять устройство только внутри закрытых распределительных щитов, исключающих попадание влаги, пыли и сторонних объектов. Климатическое исполнение УХЛ4 делает её пригодной для использования в помещениях с контролируемым микроклиматом - например, в заводских цехах, офисных зданиях, административных комплексах.

Преимущества

• Высокая точность срабатывания при номинальном напряжении 400 В AC
• Фиксированная конструкция - минимум движущихся частей, снижает риск отказа
• Поддерживается официальной сервисной сетью IEK - есть возможность ремонта и замены
• Работает стабильно даже при колебаниях сети +-10%

Ограничения применения

• Не для постоянного тока (DC) - использование на DC вызывает перегрев и выход из строя
• Недопустимо открывать корпус - внутренняя конструкция герметична, ремонт невозможен
• Не предназначен для открытого монтажа или условий с высокой влажностью, пылью, маслом
• Не работает при напряжении ниже 340 В - возможны “провалы” срабатывания

Примеры использования

• Автоматизация станков ЧПУ - управление пуском двигателей через PLC
• Конвейерные системы - включение/выключение ленточных транспортеров
• Осветительные системы - групповое включение светильников по расписанию
• Системы HVAC - управление вентиляторами и компрессорами

Практические советы

• Проверьте напряжение перед подключением - завышение выше 400 В приведёт к быстрому износу обмотки
• При монтаже используйте качественную пайку - плохой контакт вызывает перегрев и скачки напряжения
• Обязательно проверяйте совпадение номера модели с типом контактора - КМИ-(09А–18А) требуют именно эту катушку
• Заменяйте катушку только аналогичным изделием - kkm10d-ku-400 от IEK; другие производители могут иметь отличные временные характеристики срабатывания
• При длительной работе в режиме постоянного включения - следите за температурой щита, чтобы не превысить класс нагрева UХL4
