Пускатель ПМ12-063200 УХЛ4 В, 220В, (2з+2р), РТТ-231, (55-70А)| 312448 | КЭАЗ

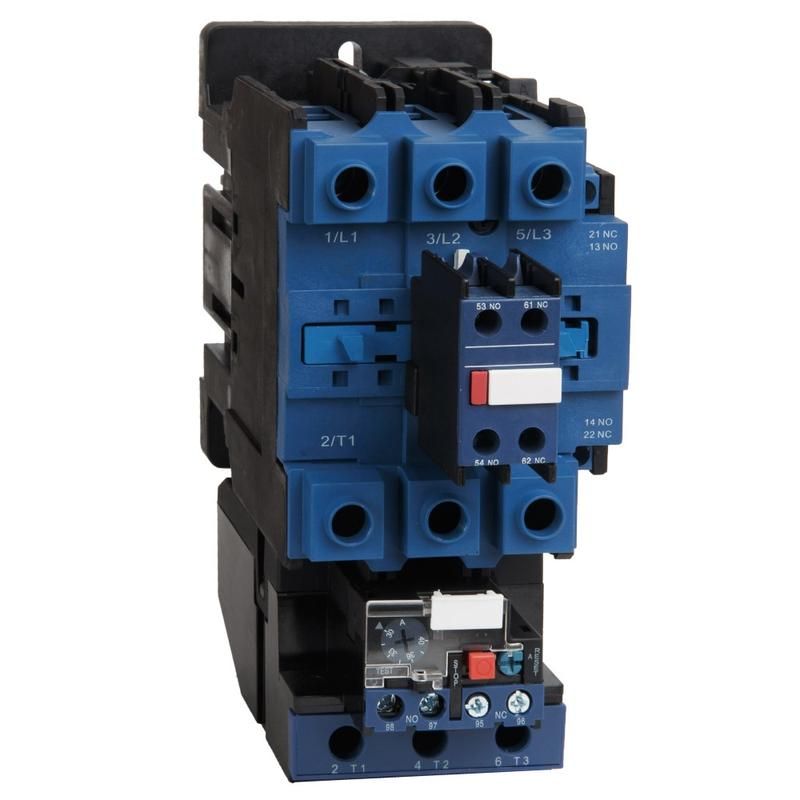

Пускатель ПМ12-063200 УХЛ4 В, 220В - это электромагнитный пускатель КЭАЗ с тепловым реле для запуска и защиты двигателей мощностью до 37 кВт. Подходит для промышленного оборудования, где требуется надёжное управление и защита от перегрузок.

Назначение и область применения

Пускатель ПМ12-063200 УХЛ4 В предназначен для прямого пуска и остановки электродвигателей переменного тока. Он обеспечивает безопасное включение и выключение нагрузки, а также защищает двигатель от длительной перегрузки через встроенное тепловое реле. Применяется в системах управления: насосами, вентиляторами, конвейерами, лифтами, кранами, тепловыми завесами, печами, станками и системами АВР.

Технические характеристики

• Номинальный рабочий ток: 63 А
• Напряжение питания цепи управления: 220 В переменного тока (AC)
• Номинальная мощность двигателя: 37 кВт
• Количество нормально открытых (НО) контактов: 2
• Количество нормально закрытых (НЗ) контактов: 2
• Тепловое реле защиты: да, класс 10A
• Степень защиты корпуса: IP00 - без защиты от пыли и воды, требует установки в закрытом щите
• Условный ток короткого замыкания: 3 кА
• Максимальная температура окружающей среды: +40 C
• Род тока: переменный (AC)
• Класс координации: 1 - совместим с обычными предохранителями и автоматами
• Способ соединения: винтовой зажим на входе/выходе и в цепи управления
• Индикация: отсутствует - нет светодиодов или ламп состояния

Совместимость и монтаж

Пускатель ПМ12-063200 УХЛ4 В устанавливается на DIN-рейку 35 мм или крепится болтами. Соединение проводов осуществляется исключительно винтовым способом - необходимо использовать жилы с наконечниками или плотно затягивать оголённые провода. Для работы требуется внешний источник управления 220 В AC. Контакты можно использовать для коммутации цепей управления, сигнализации или блокировок. Тепловое реле настроено на ток 55–70 А - проверьте соответствие тока двигателя перед установкой.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р МЭК 60947-4-1 и имеет класс координации 1, что гарантирует согласованную работу с защитными устройствами. Класс тепловой защиты 10A позволяет отключить двигатель при длительном превышении тока, избегая перегрева обмоток. Устройство не имеет собственной защиты от коротких замыканий - обязательна установка автоматического выключателя или предохранителей с номиналом до 3 кА.

Преимущества

• Встроенное тепловое реле снижает необходимость в отдельных устройствах защиты
• Чёткая комбинация 2 НО + 2 НЗ контактов удобна для схем управления и блокировок
• Высокая механическая прочность и долговечность благодаря исполнению КЭАЗ
• Поддержка токов до 63 А делает его подходящим для большинства промышленных двигателей
• Совместим с широким спектром автоматических выключателей и предохранителей

Ограничения применения

• Степень защиты IP00 - нельзя устанавливать в открытом виде; обязательно использование в распределительном шкафу
• Не подходит для частотного регулирования - работает только на постоянной скорости
• Тепловое реле рассчитано на ток 55–70 А - не используется с двигателями ниже 55 А
• Отсутствие индикации - состояние включения/выключения невозможно определить визуально без внешних элементов
• Не рекомендован для высоких уровней вибрации без дополнительной фиксации

Примеры использования

• Управление насосом в системе водоснабжения - пуск при повышении давления, остановка при достижении заданного уровня
• Крановая система - пуск лебёдки с возможностью блокировки по положению
• Вентиляционная установка - автономный запуск после срабатывания термостата
• Автоматический ввод резерва (АВР) - переключение между основным и резервным питанием через контакты пускателя
• Оборудование для пищевой промышленности - управление перемешивающими агрегатами

Практические советы

• Выбирайте пускатель ПМ12-063200 УХЛ4 В только для двигателей с током 55–70 А - меньшие значения не будут защищены реле
• Проверяйте напряжение катушки - 220 В AC - чтобы не допустить выхода из строя при неверном подключении
• Используйте медные провода с наконечниками типа ШМ или НШВИ - это повысит надёжность винтовых соединений
• При монтаже в шкафу обеспечьте воздушный зазор вокруг пускателя - он нагревается при работе
• Для сложных схем с несколькими пускателями используйте дополнительные блок-контакты или реле промежуточные
• При замене старого пускателя - сравнивайте токовые характеристики и тип контактов, особенно количество НО/НЗ
