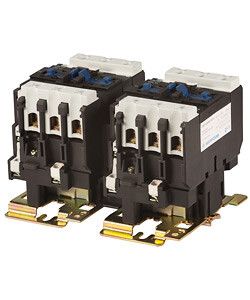

Пускатель реверсивный ПМЛ-4500 УХЛ4 Б 63А кат. 220В AC 2НО+3НЗ IP20 без реле Электротехник ET515411

Пускатель электромагнитный реверсивный ПМЛ-4500 УХЛ4 Б 220В/50Гц 2р+2з 63А без реле IP00 предназначен для дистанционного управления трёхфазными двигателями: запуска, остановки и переключения направления вращения. Этот пускатель от бренда Электротехник подходит для установки на монтажную плату в щитах автоматизации, где требуется компактное решение без встроенного теплового реле.

Назначение и область применения

Пускатель электромагнитный реверсивный ПМЛ-4500 УХЛ4 Б 220В/50Гц 2р+2з 63А без реле используется для коммутации трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для систем, где необходимо частое изменение направления вращения - например, в конвейерах, насосных станциях, металлорежущих станках и транспортировочных механизмах. Отсутствие встроенного реле позволяет использовать его в составе сложных схем с внешними защитными устройствами.

Технические характеристики

• Номинальный ток: 63 А - способен выдерживать длительную нагрузку до этого значения без перегрева;
• Напряжение питания катушки: 220 В переменного тока, 50 Гц - совместим с распространёнными сетями управления в промышленности;
• Коммутируемая мощность: 25,2 кВт - рассчитан на управление двигателями до этой мощности при напряжении 380 В;
• Количество главных контактов: 3 - соответствует требованиям трёхфазной сети;
• Количество нормально открытых (НО) контактов: 2 - используются для сигнализации или блокировок;
• Количество нормально закрытых (НЗ) контактов: 2 - применяются для безопасной блокировки противоположного пускателя в реверсе;
• Тип подключения: винтовые зажимы - обеспечивают надёжный контакт при правильном моменте затяжки;
• Степень защиты: IP00 - нет защиты от пыли и воды; требует установки внутри корпуса или щита;
• Климатическое исполнение: УХЛ4 - работает при температуре от –40 C до +55 C, допустима эксплуатация в помещениях с высокой влажностью и запылённостью;
• Способ монтажа: на монтажную плату - фиксируется болтами через отверстия в основании, не предусматривает крепление на DIN-рейку.

Совместимость и монтаж

Пускатель электромагнитный реверсивный ПМЛ-4500 УХЛ4 Б 220В/50Гц 2р+2з 63А без реле монтируется исключительно на жесткую монтажную плату. Для сборки реверсивной схемы требуется два таких устройства - один для прямого, второй для обратного направления. Обязательно применение механической или электрической блокировки между ними, чтобы предотвратить одновременное включение. Клеммы силовой цепи рассчитаны на провода сечением до 16 мм2. Катушка управления подключается к двум выводам - L1 и N. Перед монтажом проверьте соответствие напряжения катушки 220 В - использование другого напряжения повредит устройство.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1–2012 (IEC 60947-4-1) для аппаратов низковольтного управления. Конструкция обеспечивает гальваническую развязку между силовой и управляющей цепью. Однако из-за степени защиты IP00 он не защищён от доступа к токоведущим частям - монтаж возможен только в закрытых щитах с уровнем защиты не ниже IP54. Применение вне электрооборудования запрещено.

Преимущества

• Контакты изготовлены из серебряного сплава - снижают нагрев и увеличивают срок службы при частых включениях;
• Высокая износостойкость магнитной системы - гарантирует долгую работу даже при 1000 циклов в час;
• Низкое переходное сопротивление - минимизирует потери энергии и риск перегрева контактов;
• Отсутствие шума при работе - важное преимущество для помещений с чувствительным оборудованием или людьми рядом;
• Устойчивость к экстремальным температурам - надёжно функционирует в холодных цехах и жарких производствах.

Ограничения применения

• Не подходит для установки на открытом воздухе или во влажных средах без дополнительной защиты - IP00 не обеспечивает ни пыле-, ни влагозащиту;
• Не имеет встроенной тепловой защиты - обязательно использование внешнего термореле или частотника для защиты двигателя от перегрузки;
• Требуется двухпускательная схема для реверса - нельзя использовать один пускатель для изменения направления без второго;
• Подходит только для переменного тока - не работает с постоянным током или импульсными сигналами;
• Не рекомендован для частых пусков более 120 раз в час - это может снизить срок службы контактов.

Примеры использования

• Реверсивный конвейер в пищевой промышленности - перемещение материалов в обоих направлениях;
• Циркулярная пила с механизмом возвратного движения;
• Подъёмный механизм с опусканием и подъёмом груза;
• Обрабатывающий центр с автоматическим изменением направления шпинделя;
• Система вентиляции с реверсом воздушного потока в зависимости от сезона.

Практические советы

• Выбирая пускатель электромагнитный реверсивный ПМЛ-4500 УХЛ4 Б 220В/50Гц 2р+2з 63А без реле, убедитесь, что ваш двигатель потребляет менее 63 А и мощность не превышает 25,2 кВт;
• Для защиты от скачков напряжения используйте RC-цепочки или варисторы на входе катушки управления;
• При монтаже на плату соблюдайте минимальные расстояния между соседними пускателями - не менее 10 мм для теплоотвода;
• Проверяйте затяжку винтов каждые 6 месяцев - особенно после первых 100 циклов включения;
• Если нужна степень защиты выше IP00 - выбирайте другие модели серии ПМЛ с обозначением IP54 или IP65;
• Не заменяйте оригинальные контакты - они специально подобраны для долговечности и низкого сопротивления.
