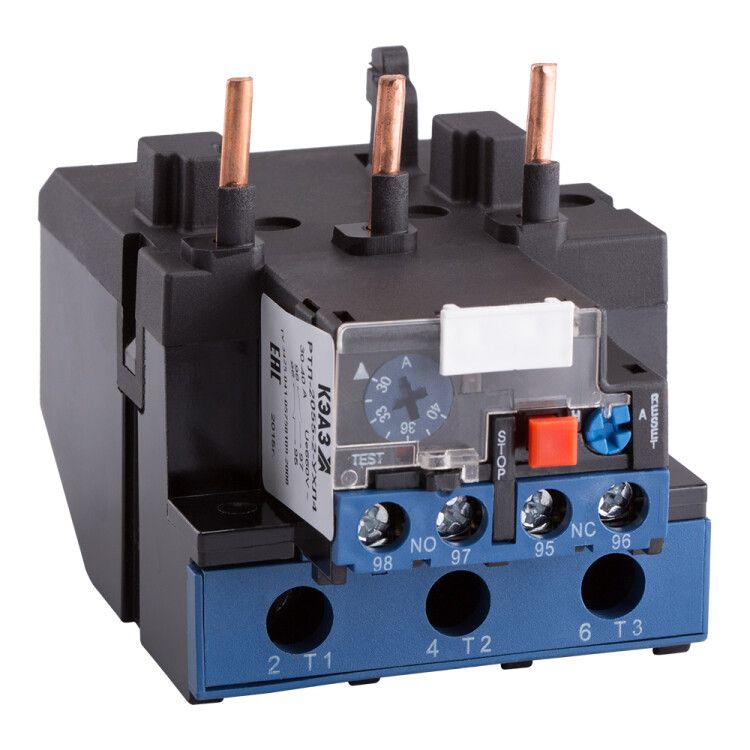

Реле перегрузки тепловое РТЛ-2063-2-100А-(63-80А)-УХЛ4 | 110758 КЭАЗ

Реле перегрузки тепловое 2063-2 100А (63–80А) УХЛ4 от КЭАЗ - устройство для защиты электродвигателей от перегрева из-за перегрузок, перекоса фаз или длительного пуска. Монтируется в цепях переменного и постоянного тока до 660 В, применяется в промышленном оборудовании, где важна надежная термическая защита.

Назначение и область применения

Реле перегрузки тепловое 2063-2 100А (63–80А) УХЛ4 защищает электродвигатели от повреждений, вызванных:

• перегрузкой по току;
• асимметрией напряжения между фазами;
• заклиниванием ротора;
• длительным пуском (затянутый запуск).

Подходит для использования в системах управления: грузоподъёмниками (лифты, краны), насосами, вентиляторами, тепловыми завесами, печами, станками, системами АВР и осветительными установками.

Технические характеристики

• Номинальный ток: 100 А - максимальный рабочий ток, при котором реле сохраняет функциональность; регулировка уставки - в пределах 63–80 А.
• Количество полюсов: 3 - обеспечивает трёхфазную защиту двигателя.
• Напряжение: до 660 В - совместимо с сетями среднего класса напряжения.
• Род тока: переменный и постоянный - работает в любых типах цепей.
• Частота: 50/60 Гц - адаптировано для стандартных сетей РФ и стран СНГ.
• Класс выпуска: 10 A - время срабатывания при 7,2×Iн составляет 2–10 секунд, что соответствует требованиям для защиты двигателей.
• Количество контактов: 4 шт. - два нормально замкнутых (NC) и два нормально разомкнутых (NO) для сигнализации и управления.
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, но не от воды и пыли в условиях открытой установки.
• Климатическое исполнение: УХЛ4 - рассчитано на работу при температуре от −40C до +40C, в условиях повышенной влажности и запылённости.
• Тип присоединения: винтовое - удобно для подключения медных проводников сечением до 25 мм2.
• Исполнение: нереверсивное - не предназначен для работы в режимах реверса без внешней коммутации.
• Нормативный документ: ТУ 3425-041-05758109-2008 - сертифицировано по техническим условиям КЭАЗ.

Совместимость и монтаж

Реле перегрузки тепловое 2063-2 100А (63–80А) УХЛ4 устанавливается непосредственно на контакторы серии ПМЛ или крепится отдельно на DIN-рейку через специальный держатель (не входит в комплект). Для правильной работы необходимо соблюдать:

• соответствие тока нагрузки диапазону 63–80 А - выставляйте уставку внутри этого интервала;
• посадочный диаметр контактных выводов - совпадает со стандартными контакторами КЭАЗ (например, ПМЛ);
• температуру окружающей среды - не допускается установка рядом с источниками нагрева выше +40C;
• соединение проводов - использовать только многожильные или одножильные медные провода с зажимами, плотно затягивать винты моментом 0,8–1,2 Нм.

Безопасность и стандарты

Реле соответствует требованиям ТУ 3425-041-05758109-2008 и прошло проверку на механическую прочность, термическую стабильность и долговечность контактов. Не содержит свинца и других опасных веществ согласно RoHS. Относится к категории устройств защиты уровня II - требует обязательного подключения к заземляющему контуру.

Преимущества

• Высокая точность срабатывания благодаря биметаллической пластине с температурной компенсацией.
• Автоматический и ручной способы возврата после срабатывания - можно выбрать по потребностям системы.
• Устойчивость к колебаниям сети - не реагирует на кратковременные импульсы тока.
• Простая диагностика - наличие индикатора срабатывания (визуальное положение рычага).
• Совместимость с широким кругом контакторов КЭАЗ - снижает необходимость замены всей цепи при модернизации.

Ограничения применения

• Не используется для защиты однофазных нагрузок без трёхфазного подключения - требуется все три полюса.
• Не подходит для частотных преобразователей - чувствителен к высокочастотным помехам и искажённому синусоидальному сигналу.
• Не рекомендовано применение в помещениях с уровнем влажности >95% без дополнительной герметизации - IP20 не обеспечивает защиту от конденсата.
• Запрещено использование вне диапазона температур −40…+40 C - возможна потеря точности или отказ.
• Не имеет функции самокалибровки - при замене обязательно проверять уставку тока.

Примеры использования

• Защита двигателя насоса в системе водоснабжения - предотвращает выход из строя при заклинивании крыльчатки.
• Контроль нагрузки в лифте - отключает двигатель при перегрузке по массе или асимметрии фаз.
• Обеспечение безопасности вентиляционной установки - исключает перегрев при забитом фильтре.
• Работа в системе АВР - отключение основного питания при перегрузке и перевод на резервный источник.

Практические советы

• Перед установкой всегда проверяйте фактический ток нагрузки двигателя - уставка должна быть на 5–10% выше номинала.
• После срабатывания дайте реле остыть минимум 5 минут перед повторным включением - особенно важно при частых перегрузках.
• Не используйте реле как самостоятельный выключатель - только как защитное устройство в паре с контактором.
• При работе в условиях запылённости периодически очищайте корпус от пыли - даже при IP20 грязь влияет на теплоотдачу.
• Для сложных систем рекомендуется подключить сигнализацию через один из NC-контактов - позволит оперативно реагировать на аварию.
