Пускатель электромагнитный ПМА-4200 УХЛ4 В, 220В, 2з+2р, 63А, нереверсивный, с реле РТТ-221П 53,5-63,0А, IP00 - ET001423 Электротехник

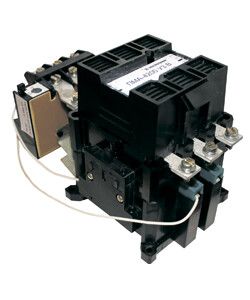

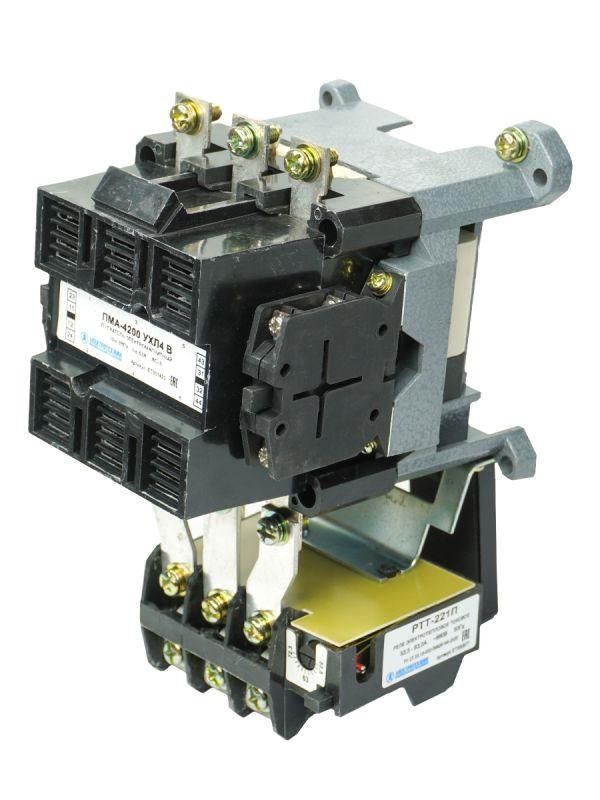

Пускатель электромагнитный ПМА-4200 УХЛ4 В, 220В, 2 з+2р, 63А, нереверсивный, с реле РТТ-221П 53,5–63,0А, IP00 - это комбинированный аппарат для дистанционного управления электродвигателями, сочетающий магнитный пускатель и тепловое реле. Подходит для сборки в щитах и шкафах промышленного оборудования, особенно там, где требуется защита от перегрузки. Бренд Электротехник, артикул et001423.

Назначение и область применения

Пускатель электромагнитный ПМА-4200 УХЛ4 В предназначен для безопасного включения и выключения электродвигателей переменного тока под нагрузкой. Он используется там, где нужна автоматизация запуска и остановки: насосы, вентиляторы, компрессоры, конвейеры, краны, эскалаторы, тепловые завесы, системы АВР и оборудование на производствах.

Встроено реле РТТ-221П, которое защищает двигатель от перегрузки, перекоса фаз, длительного пуска и заклинивания ротора. Это делает ПМА-4200 УХЛ4 В полноценным пускателем с термической защитой, а не просто контактором.

Технические характеристики

• Напряжение катушки управления: 220 В переменного тока (AC)
• Номинальный ток: 63 А
• Коммутируемая мощность: 25,2 кВт (при 380 В)
• Количество нормально открытых (НО) контактов: 2
• Количество нормально закрытых (НЗ) контактов: 2
• Исполнение: нереверсивное - нельзя изменить направление вращения двигателя
• Степень защиты: IP00 - нет защиты от пыли и воды, требует установки в закрытом корпусе
• Способ монтажа: на монтажную плату (панель)
• Подключение силовых проводов: винтовые зажимы
• Климатическое исполнение: УХЛ4 - допускает работу при температуре от −40 C до +40 C, умеренно влажном воздухе

Совместимость и монтаж

Пускатель ПМА-4200 УХЛ4 В монтируется исключительно на монтажную плату или внутреннюю панель щита. Для этого предусмотрены крепёжные отверстия - он не крепится на DIN-рейку.

Силовые клеммы рассчитаны на винтовое подключение медных жил сечением до 25 мм2. Контакты управления (катушка 220 В) подключаются через отдельные клеммы - они не совмещены с силовыми.

Реле РТТ-221П уже установлено и настроено на диапазон 53,5–63,0 А. Его можно заменить, но только аналогичным по габаритам и функциям - в этом случае потребуется перенастройка.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Применяется в сетях до 660 В переменного тока частотой 50/60 Гц.

IP00 означает, что контактные части полностью открыты - при работе без корпуса существует риск поражения током и попадания сторонних предметов. Обязательно используйте в герметичных или закрытых щитах.

Преимущества

• Высокая надёжность благодаря проверенной конструкции серий ПМА
• Отсутствие постороннего шума при срабатывании
• Встроенное тепловое реле снижает количество отдельных компонентов в щите
• Работает в широком диапазоне температур - подходит для холодных и влажных помещений
• Простое обслуживание: все детали доступны для замены

Ограничения применения

• Не применяется вне закрытых щитов - IP00 не обеспечивает ни пыле-, ни влагозащиты
• Нереверсивная модель не подходит для двигателей, которым нужно менять направление вращения
• Не рекомендован для частых включений более 600 раз в час - возможен износ контактов
• Требует наличия внешней защиты (автоматический выключатель) перед входом - сам по себе не является защитным аппаратом
• Не работает при напряжении ниже 85 % от номинала (менее 187 В)

Примеры использования

• Шкаф управления насосной станцией - включение/выключение насоса по уровню воды
• Щит АВР - переключение питания с основного на резервный источник
• Конвейер на пищевом производстве - пуск после очистки и контроля температуры
• Вентиляция в цеху - автоматический запуск при достижении заданной температуры
• Грузоподъёмный механизм - пуск крана с защитой от перегрева двигателя

Практические советы

• Выбирая ПМА-4200 УХЛ4 В, убедитесь, что ваш двигатель имеет рабочий ток в пределах 53,5–63,0 А - иначе реле будет работать некорректно
• При монтаже на плату соблюдайте минимальные зазоры между соседними аппаратами - теплоотдача происходит за счёт свободного воздуха
• Не забудьте установить автоматический выключатель перед пускателем - он защищает от короткого замыкания
• Если среда агрессивная (пыль, масло, химикаты), поместите весь щит в корпус с классом защиты IP54 или выше
• Проверяйте состояние винтовых зажимов каждые 6–12 месяцев - ослабление вызывает нагрев и выход из строя
