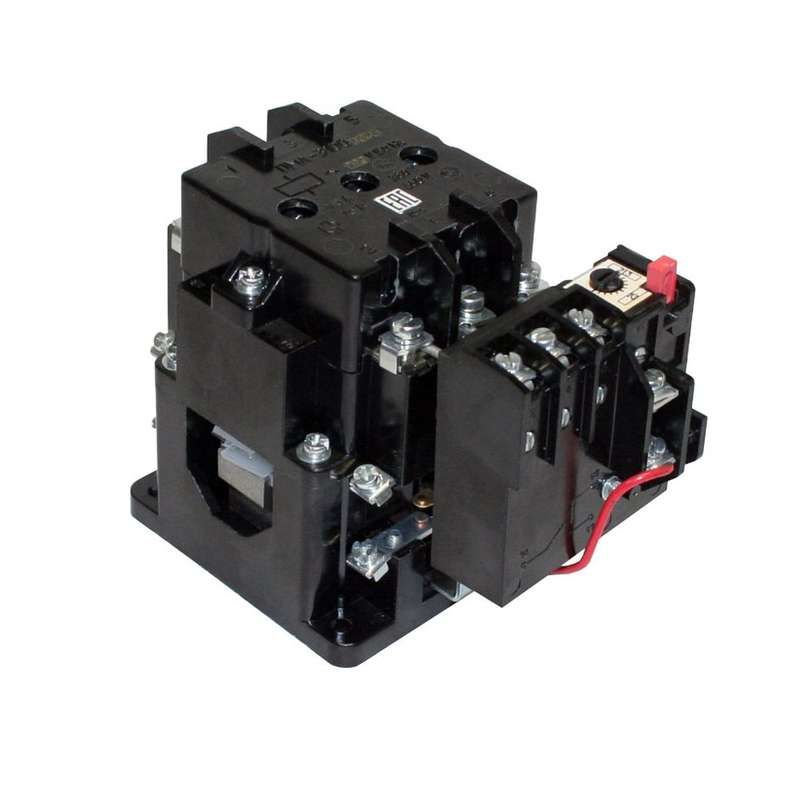

Пускатель ПМА-3200 УХЛ4 В 40А кат. 380В AC 1НО с реле РТТ-141 34.0А Кашин 090320100ВВ380002400 КашинЗЭА

Пускатель ПМА-3200 УХЛ4 40А с реле РТТ-141 34.0А от КашинЗЭА - это комбинированный аппарат для управления трёхфазными электродвигателями мощностью до 15 кВт, обеспечивающий плавный запуск и защиту от перегрузки. Подходит для установки в распределительных щитах на объектах с умеренным климатом.

Назначение и область применения

Пускатель ПМА-3200 УХЛ4 40А предназначен для дистанционного включения и выключения трёхфазных электродвигателей. В комплекте с тепловым реле РТТ-141 он защищает двигатель от длительной перегрузки, которая может вызвать перегрев и выход из строя. Применяется в системах автоматизации: насосах, вентиляторах, конвейерах, компрессорах, станках с ЧПУ. Модель рассчитана на работу в условиях умеренного климата (обозначение УХЛ4), что делает её подходящей для внутренних помещений с контролируемой температурой и влажностью.

Технические характеристики

• Номинальный ток контактов: 40 А
• Рабочее напряжение: 380 В переменного тока (AC)
• Число нормально замкнутых контактов: 0
• Число нормально разомкнутых контактов: 1 (1 НО)
• Тепловое реле: РТТ-141, ток срабатывания 34,0 А
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды)
• Климатическое исполнение: УХЛ4 - для эксплуатации при температуре от −40 C до +40 C, в помещениях с невысокой влажностью
• Максимальная коммутационная способность: соответствует классу AC-3 (для двигателей)

Совместимость и монтаж

Пускатель ПМА-3200 УХЛ4 40А монтируется на DIN-рейку шириной 35 мм, типичную для промышленных шкафов. Для подключения используются винтовые зажимы: входные фазы L1–L3, выходные T1–T3, катушка управления A1–A2. Реле РТТ-141 уже установлено и преднастроено на ток 34,0 А - его можно заменить другим, если требуется другой порог срабатывания. Обязательно проверьте соответствие тока двигателя значению реле (34 А): если двигатель потребляет больше - выбирайте реле с более высоким током срабатывания. Не допускается использование в цепях постоянного тока.

Безопасность и стандарты

Пускатель ПМА-3200 УХЛ4 40А соответствует требованиям ГОСТ Р 50030.4.1 и ГОСТ 12449, регламентирующим безопасность электрооборудования для управления электродвигателями. Конструкция обеспечивает механическую блокировку против самопроизвольного включения. Работает в соответствии с правилами ПУЭ при соблюдении условий эксплуатации.

Преимущества

• Интегрированное реле РТТ-141 исключает необходимость отдельной установки тепловой защиты
• Высокая надёжность контактов благодаря медному сплаву и двойному контактированию
• Устойчивость к колебаниям напряжения +-10%
• Простота замены реле без демонтажа всего аппарата
• Совместимость со стандартными DIN-рейками и компактные габариты

Ограничения применения

• Не предназначена для работы во влажных, пыльных или взрывоопасных средах - степень защиты IP20 недостаточна
• Не подходит для частотного управления или пуска с мягким пуском - только прямой пуск
• Рабочая температура ниже −40 C и выше +40 C снижает срок службы
• Не рекомендуется для частых включений/выключений более 60 раз в час - риск перегрева контактов
• Ток срабатывания реле фиксирован (34 А); нельзя изменить без замены самого реле

Примеры использования

• Управление насосом подачи воды в системе водоснабжения (двигатель 11 кВт, ток ~22 А)
• Автоматический пуск вентилятора в HVAC-системе (двигатель 7,5 кВт, ток ~15 А)
• Контроль конвейера на пищевом производстве с периодическими нагрузками
• Подключение компрессора в воздушной сети завода (при токе менее 34 А)

Практические советы

• Перед монтажом проверьте соответствие тока двигателя значению реле РТТ-141 (34 А). Если двигатель имеет ток 36–40 А - используйте реле с более высоким порогом, например РТТ-142.
• Обеспечьте свободный доступ к кнопкам «Пуск» и «Стоп» для обслуживания - они находятся на лицевой стороне корпуса.
• При установке в шкафу оставьте минимум 5 см свободного пространства вокруг аппарата для теплоотвода.
• Не затягивайте клеммы слишком сильно - это повредит медные контакты и приведёт к нагреву.
• Проверяйте состояние контактов каждые 6 месяцев при интенсивном использовании - возможен износ при частых включениях.
• При замене реле обязательно отключите питание и используйте совместимые аналоги - оригинальные детали от КашинЗЭА.
