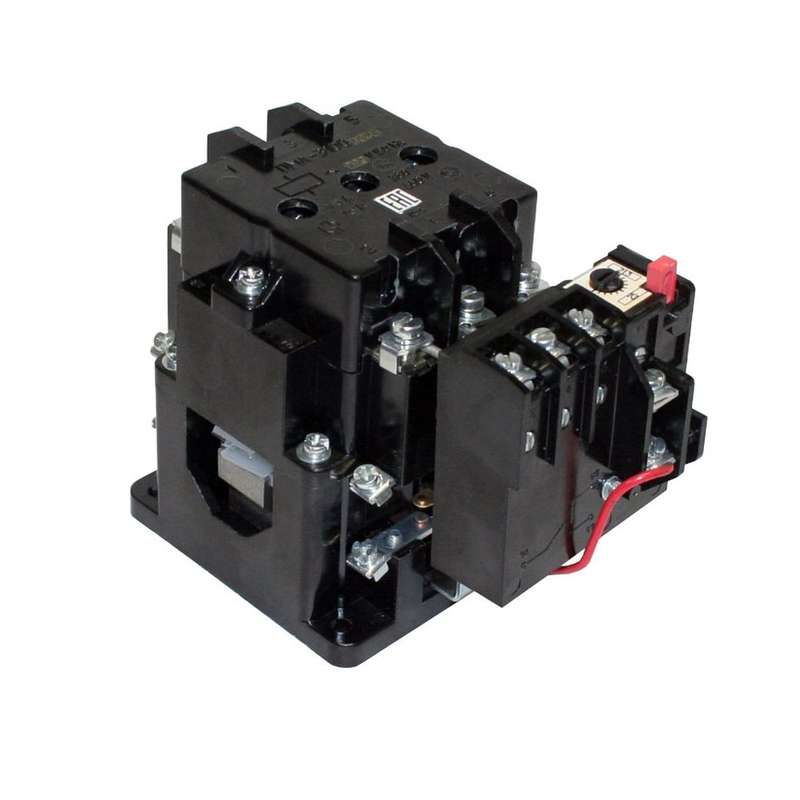

Пускатель электромагнитный ПМА-3200 УХЛ4 В, 110В, (1з), РТТ-141 34,0А - 110В 1з КашинЗЭА 090320100ВВ110002400

Пускатель электромагнитный ПМА-3200 УХЛ4 В 110В 1з 34.0А с реле РТТ-141 - это реверсивный пускатель прямого пуска с тепловой защитой, предназначен для дистанционного управления трёхфазными двигателями мощностью до 18,5 кВт. Бренд КЗЭА и артикул 090320100вв110002400 указывают на серийную продукцию, применяемую в промышленной автоматике.

Назначение и область применения

Пускатель электромагнитный ПМА-3200 УХЛ4 используется для включения, выключения и реверса трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для стационарных установок с питанием переменным током 50–60 Гц и напряжением до 660 В. Интегрируется в системы управления станков, насосов, конвейеров и других механизмов, где требуется надёжное коммутирование нагрузки и защита от перегрузок.

Технические характеристики

• Номинальный ток: 40 А (при AC-3, 400 В - мощность 18,5 кВт)
• Напряжение катушки управления: 110 В переменного тока
• Напряжение силовых цепей: до 660 В
• Тип тока: переменный (AC)
• Количество контактов: 3 нормально открытых (НО) + 1 нормально закрытый (НЗ) + 1 НО + 1 НЗ - всего 6 контактов
• Защита от перегрузки: да, через встроенное тепловое реле РТТ-141
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +55 C, допустима повышенная влажность
• Степень защиты: IP00 - без внешней защиты, требует установки в корпус или щите
• Способ соединения: винтовые зажимы для проводов
• Класс нагревостойкости: класс 20 - термическая стойкость соответствует требованиям длительной работы при максимальном токе
• Индикация состояния: есть - светодиоды или другие элементы указаны в описании, хотя количество световых сигнализаторов равно нулю - значит, индикация реализуется за счёт внешних устройств или не предусмотрена

Совместимость и монтаж

Пускатель электромагнитный ПМА-3200 рассчитан на монтаж на плату - он имеет крепление для установки на DIN-рейку или жесткий основание внутри распределительного шкафа. Соединение проводов выполняется винтовыми зажимами - необходимо использовать медные многожильные или одножильные провода подходящего сечения. Обязательно соблюдайте рекомендованное усилие затяжки винтов, чтобы избежать перегрева контактов. Поскольку степень защиты IP00, сам пускатель нельзя устанавливать вне герметичного корпуса - обязательно используйте электрошкаф с уровнем защиты минимум IP54.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р МЭК 60947-4-1 и другим нормам для оборудования категории 20. Тепловое реле РТТ-141 обеспечивает защиту от перегрузки и обрыва фазы - предотвращает повреждение двигателя при длительном превышении тока. Для снижения импульсов перенапряжения на катушке управления рекомендуется установить ограничитель перенапряжения ОПН параллельно катушке - особенно важен этот шаг при использовании с кнопочными пунктами или PLC-выходами.

Преимущества

• Встроено тепловое реле РТТ-141 - не нуждается во внешней защите от перегрузки
• Реверсивный тип позволяет менять направление вращения двигателя одним устройством
• Высокая механическая прочность и долговечность контактов благодаря качественной сборке КЗЭА
• Поддержка широкого диапазона рабочих температур - подходит для холодных помещений и неотапливаемых площадок
• Чёткая схема контактов - удобна для проектирования и диагностики

Ограничения применения

• Не применяется в условиях с высокой запылённостью, брызгами воды или химически активной средой - IP00 исключает использование без корпуса
• Максимальная температура окружающей среды - 55 C; выше этого значения возможен отказ теплового реле
• Не предназначен для частого включения/выключения более 600 раз в час - риск быстрого износа контактов
• Не совместим с постоянным током - катушка управления рассчитана только на переменный ток 110 В
• Отсутствие индикации состояния на самом устройстве - потребуется внешняя сигнализация

Примеры использования

• Управление насосной станцией в системе водообеспечения
• Реверсирование конвейера на пищевом производстве
• Автоматизация воздушных компрессоров в мастерских
• Контроль движения лифта обслуживания в промзоне
• Системы принудительной вентиляции в цехах с регулярным изменением режима работы

Практические советы

• Выбирая Пускатель электромагнитный ПМА-3200, проверьте соответствие напряжения катушки (110 В) вашей системе управления - неверное напряжение вызывает отказ втягивания якоря
• При монтаже на плату используйте изолирующие прокладки между корпусом аппарата и металлической поверхностью - даже при IP00 важно избегать случайных замыканий
• Обеспечьте доступ к винтовым зажимам для периодической протяжки - они могут ослабнуть после нескольких десятков циклов включения
• Для продления срока службы реле РТТ-141 не допускайте превышения тока более чем на 10 % от номинала 40 А
• Если система управления содержит микроконтроллеры - всегда устанавливайте ОПН на катушку, чтобы избежать выхода из строя выходных модулей
