Пускатель электромагнитный ПМ12-040200 УХЛ4 В, 110В, (1з), РТТ-121, 34,0А - 050200100ВВ110000610 КашинЗЭА

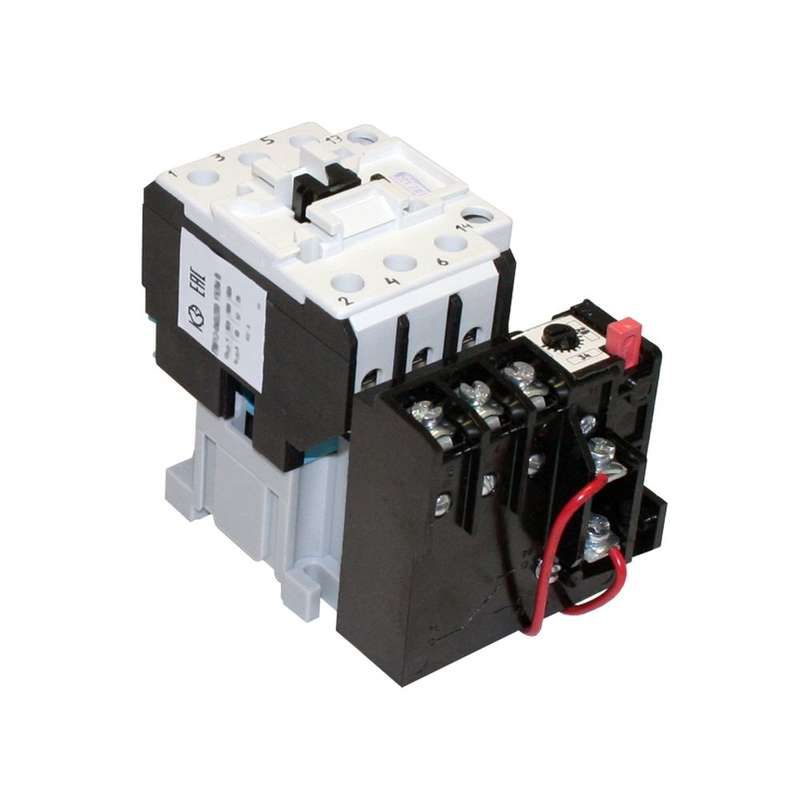

Пускатель магнитный РТТ-121 - устройство для дистанционного управления трёхфазными электродвигателями с короткозамкнутым ротором. Бренд КЗЭА г.Кашин обеспечивает надёжную работу в условиях повышенной влажности и перепадов температур. Артикулы пм12-040200 и 050200100вв110000610 соответствуют одному и тому же продукту - пускателю РТТ-121 с тепловой защитой и катушкой на 110 В.

Назначение и область применения

Пускатель магнитный РТТ-121 используется для включения, выключения и реверса трёхфазных асинхронных двигателей мощностью до 18,5 кВт. Применяется в стационарных системах автоматизации: конвейерах, насосах, вентиляторах, станках. Защита от перегрузок и обрыва фазы встроена - не требует внешних реле. Подходит для цепей переменного тока 50/60 Гц с напряжением до 660 В.

Технические характеристики

• Номинальный ток: 40 А (реальная нагрузка двигателя - до 34 А, указано в названии как ориентировочное значение)
• Напряжение катушки управления: 110 В переменного тока
• Номинальное рабочее напряжение: 660 В
• Защита от перегрузки: да, встроенное тепловое реле
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +55 C, допускает высокую влажность и запылённость
• Количество контактов: 1 нормально замкнутый (НЗ), 3 нормально открытых (НО)
• Степень защиты: IP00 - без корпусной защиты, требуется установка в закрытом щите
• Способ монтажа: на монтажную плату (панель), не предназначен для крепления на DIN-рейку
• Тип соединения: винтовые зажимы для проводов
• Индикация работы: есть (светодиод или механический указатель положения)
• Класс выпуска: 20 - соответствие требованиям ГОСТ Р 50030.4.1

Совместимость и монтаж

Пускатель РТТ-121 монтируется исключительно на жесткую монтажную плату. Не совместим с DIN-рейками. Для подключения используйте провода сечением, рассчитанным на 40 А (обычно 6–10 мм2, зависит от материала). Обязательно соблюдайте полярность при подключении катушки 110 В - неверное подключение повредит обмотку. Винтовые зажимы затягиваются усилием 0,5–0,7 Нм - переусиливать нельзя.

Безопасность и стандарты

Пускатель РТТ-121 соответствует ГОСТ Р 50030.4.1 и имеет класс выпуска 20. Тепловое реле защищает двигатель от длительной перегрузки и обрыва фазы. Отдельно рекомендуется установить ограничитель перенапряжений (ОПН) параллельно катушке - особенно при использовании с импульсными источниками питания или длинными кабелями управления. Это предотвращает пробой изоляции катушки.

Преимущества

• Встроенная тепловая защита снижает количество внешних элементов в схеме
• Высокая устойчивость к климатическим условиям (УХЛ4) позволяет использовать в неотапливаемых помещениях
• Чёткая индикация состояния - легко определить, включен ли пускатель
• Наличие трёх НО контактов удобно для сложных схем управления (например, реверс с блокировками)

Ограничения применения

• Степень защиты IP00 - нельзя устанавливать на открытом воздухе или в местах с брызгами воды, маслом, пылью
• Не поддерживает монтаж на DIN-рейку - требует изготовления специальной платы
• Максимальная температура эксплуатации - 55 C; при более высоких температурах возможны отказы теплового реле
• Катушка 110 В - несовместима с сетями 220 В или 380 В без трансформатора

Примеры использования

• Автоматизация конвейера на пищевом производстве - пуск/остановка по сигналу PLC
• Вентиляционная система в цеху - управление вентилятором 18,5 кВт с защитой от перегрева
• Насосная станция - реверсирование насоса через два пускателя (один для прямого хода, второй - для обратного)
• Оборудование с частотным преобразователем - пускатель используется как коммутирующий элемент перед выходом инвертора

Практические советы

• При проектировании схемы учтите, что пускатель РТТ-121 не имеет встроенных блок-контактов - для расширения числа контактов используйте внешние приставки (если доступны)
• Для долгой службы проверяйте состояние винтовых зажимов каждые 6–12 месяцев - ослабление вызывает нагрев и выход из строя
• Если применяете в цепях с частыми включениями (>120 раз/час), следите за температурой контактов - возможно потребуется принудительное охлаждение
• Выбирая аналоги, обращайте внимание на тип катушки - 110 В AC отличается от 220 В AC по габаритам и схеме подключения
• Артикулы пм12-040200 и 050200100вв110000610 - это один и тот же пускатель РТТ-121, просто разные внутренние номера производителя
