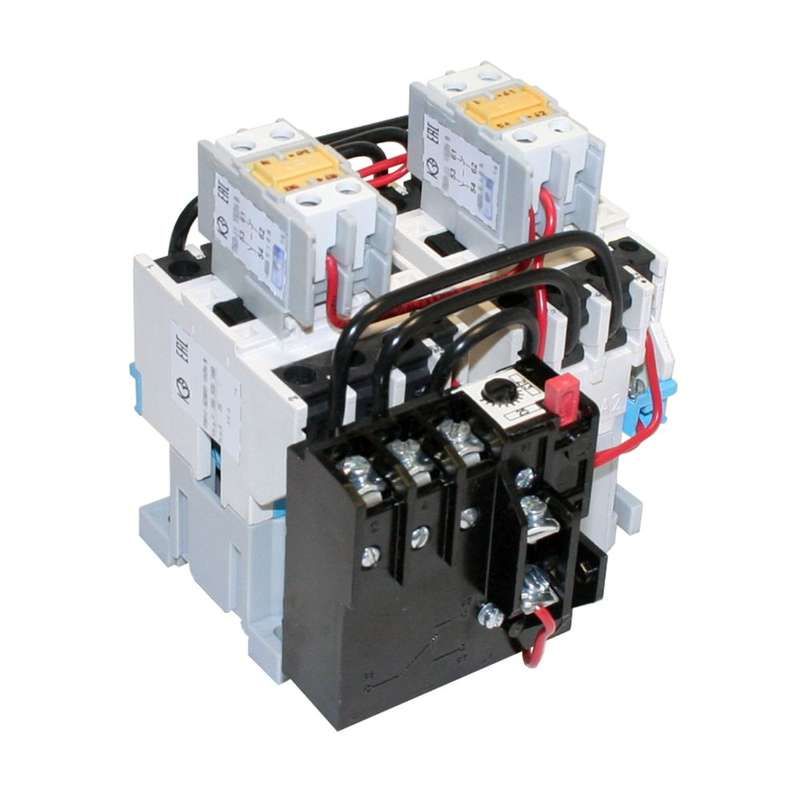

Пускатель ПМ12-025601 УХЛ4 В кат. 220В 2НО+4НЗ с реле РТТ-131 25А Кашин 040601240ВВ220000810 КашинЗЭА

Пускатель ПМ12-025601 УХЛ4 от КашинЗЭА - это комбинированный электромагнитный аппарат для управления асинхронными двигателями, оснащённый шестью силовыми контактами (2 нормально открытых и 4 нормально закрытых) и тепловым реле РТТ-131 на 25 А. Подходит для установки в распределительных щитах промышленного оборудования, работающего в условиях умеренного и холодного климата.

Назначение и область применения

Пускатель ПМ12-025601 УХЛ4 предназначен для дистанционного включения и выключения трёхфазных асинхронных двигателей мощностью до 25 А. Он обеспечивает безопасную работу за счёт защиты от перегрузки через встроенное реле РТТ-131. Применяется в системах автоматизации: насосах, вентиляторах, компрессорах, конвейерах, станках с частичной нагрузкой. Модель рассчитана на работу в помещениях и на улице при температуре от −40 C до +40 C благодаря классу исполнения УХЛ4.

Технические характеристики

• Номинальное напряжение катушки: 220 В переменного тока
• Номинальный ток теплового реле: 25 А (РТТ-131)
• Количество контактов: 2 нормально открытых (НО) + 4 нормально закрытых (НЗ)
• Степень защиты: IP20 (защита от прикосновений и крупных частиц, но не от воды)
• Класс исполнения: УХЛ4 - для работы в умеренном и холодном климате
• Максимальная коммутируемая мощность: соответствует току 25 А при 380 В
• Срок службы механический: более 1 млн циклов

Совместимость и монтаж

Пускатель ПМ12-025601 УХЛ4 монтируется на DIN-рейку шириной 35 мм, типовой для промышленных щитов. Для подключения используются винтовые зажимы: вход/выход фаз - на верхние и нижние клеммы, управление - на катушку A1–A2. Контакты НО и НЗ доступны для подключения цепей управления и сигнализации. Обязательно соблюдайте посадочные габариты: корпус не требует специальных креплений, но должен иметь свободный доступ для теплоотвода. Не допускается установка рядом с источниками высоких температур или вибраций.

Безопасность и стандарты

Пускатель ПМ12-025601 УХЛ4 соответствует требованиям ГОСТ Р 50030.4.1 и ГОСТ 12449-80. Тепловое реле РТТ-131 имеет регулировку порога срабатывания в пределах 18–25 А. Конструкция исключает самопроизвольное включение после аварийного отключения - требуется ручное сброс. Все материалы соответствуют нормам пожаробезопасности.

Преимущества

• Интегрированное реле РТТ-131 снижает необходимость внешней защиты
• Гибкая комбинация контактов позволяет реализовать сложные схемы управления
• Устойчивость к колебаниям температуры делает модель надёжной в суровых условиях
• Высокая износостойкость контактов продлевает срок службы без замены

Ограничения применения

• Не предназначена для постоянной работы при токе выше 25 А - возможен выход из строя реле
• Степень защиты IP20 запрещает использование во влажных средах без дополнительного кожуха
• Не совместима с частотным регулированием - реле РТТ-131 не реагирует на импульсные токи
• Катушка работает только от 220 В переменного тока; постоянный ток не поддерживается

Примеры использования

• Автоматический пуск насоса в системе водоснабжения с контролем перегрузки
• Управление конвейером на пищевом производстве с сигналом “запущено” через НО-контакт
• Система аварийного отключения вентилятора в цеху при повышении температуры
• Цепь управления с двумя кнопками “пуск” и “стоп”, где НЗ-контакты обеспечивают блокировку

Практические советы

• Перед первым включением проверьте настройку реле РТТ-131 - она должна соответствовать рабочему току двигателя
• При использовании в холодном помещении давайте устройству прогреться перед первой нагрузкой
• Не затягивайте клеммы слишком сильно - это повредит медные контакты
• Для длительной работы рекомендуется периодически проверять состояние контактов на окисление
• Если нужна защита от брызг или пыли - используйте герметичный корпус или щит IP54+
