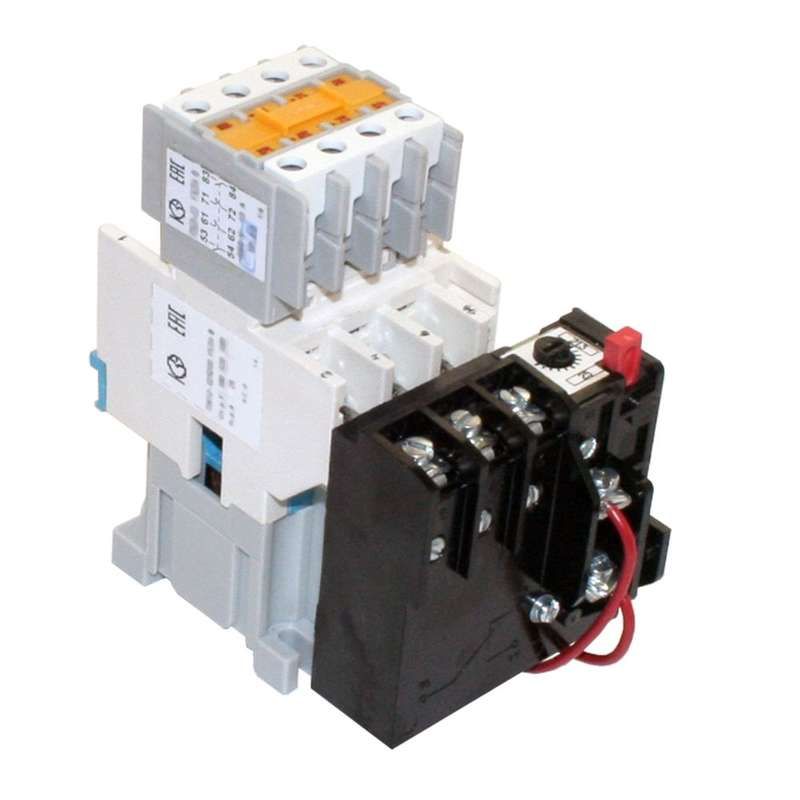

Пускатель магнитный ПМ 12-025200 УХЛ4 В 380В (3з+2р) РТТ-131 25.0А Кашин 040200320ВВ380000810 КашинЗЭА

Пускатель ПМ12-025200 УХЛ4 от КашинЗЭА - это электромагнитный аппарат для дистанционного управления трёхфазными электродвигателями мощностью до 25 А, оснащённый комбинированной системой контактов и тепловым реле РТТ-131 для защиты от перегрузки.

Назначение и область применения

Пускатель ПМ12-025200 УХЛ4 предназначен для частого включения и выключения трёхфазных электродвигателей в промышленных установках. Он обеспечивает безопасное управление нагрузкой через кнопочные посты или автоматические системы. Применяется на станках, насосах, компрессорах, конвейерах и других устройствах, где требуется надёжная защита от перегрузки и возможность удалённого запуска/останова.

Технические характеристики

• Номинальный ток: 25,0 А
• Рабочее напряжение: 380 В переменного тока
• Количество главных контактов: 3 нормально-открытых (НО)
• Количество вспомогательных контактов: 2 нормально-закрытых (НЗ)
• Установленное реле: РТТ-131 - тепловое реле с регулируемым порогом срабатывания
• Степень защиты: IP20 (защита от прикосновений и твердых предметов >12 мм)
• Исполнение: УХЛ4 - умеренный климат, повышенная влажность, температурный диапазон от −40 C до +40 C

Совместимость и монтаж

Пускатель ПМ12-025200 УХЛ4 монтируется на DIN-рейку шириной 35 мм. Подключение силовых цепей осуществляется через верхние и нижние зажимы - допускаются провода сечением до 10 мм2. Для управления используются внешние кнопки или контроллеры, подключаемые к вспомогательным контактам НЗ. Тепловое реле РТТ-131 требует предварительной настройки под реальный ток двигателя - регулировка выполняется поворотом шкалы на корпусе реле.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1–2012 (IEC 60947-4-1) для электромагнитных пускателей. Реле РТТ-131 обеспечивает защиту от длительной перегрузки, что снижает риск выхода из строя электродвигателя. Отсутствие функции короткого замыкания - для защиты от КЗ необходимо использовать автоматический выключатель в цепи питания.

Преимущества

• Компактная конструкция с фиксацией на DIN-рейке - удобна для сборки щитов
• Чёткая механическая индикация положения контактов - видно состояние “вкл./выкл.”
• Реле РТТ-131 имеет ступенчатую настройку - позволяет точно адаптировать защиту под конкретную нагрузку
• Высокая долговечность контактов за счёт серебросодержащих сплавов
• Устойчивость к колебаниям температуры и влажности благодаря исполнению УХЛ4

Ограничения применения

• Не предназначена для работы в условиях взрывоопасной среды - не имеет взрывозащиты
• Не защищает от короткого замыкания - обязательна установка автомата перед пускателем
• Нельзя применять в сетях постоянного тока - только переменный ток 380 В
• Тепловое реле чувствительно к окружающей температуре - при монтаже рядом с нагревательными элементами возможны ложные срабатывания

Примеры использования

• Управление асинхронным двигателем 3 кВт на ленточном конвейере
• Автоматическое включение насосной группы в системе водоснабжения
• Циклический запуск компрессора в воздушной системе производства
• Контроль работы вентилятора в HVAC-системе с использованием сигнала от PLC

Практические советы

• Перед первым запуском проверьте настройку реле РТТ-131 - она должна соответствовать номинальному току двигателя, а не пусковому
• При монтаже в щите соблюдайте расстояние минимум 10 мм между пускателем и источниками тепла
• Для увеличения срока службы контактов избегайте частых пусков более 30 раз в час
• Проверяйте затяжку клемм каждые 6 месяцев - особенно после первого месяца эксплуатации
• При необходимости модификации цепи управления используйте вспомогательные контакты НЗ - они уже установлены и не требуют доработки
