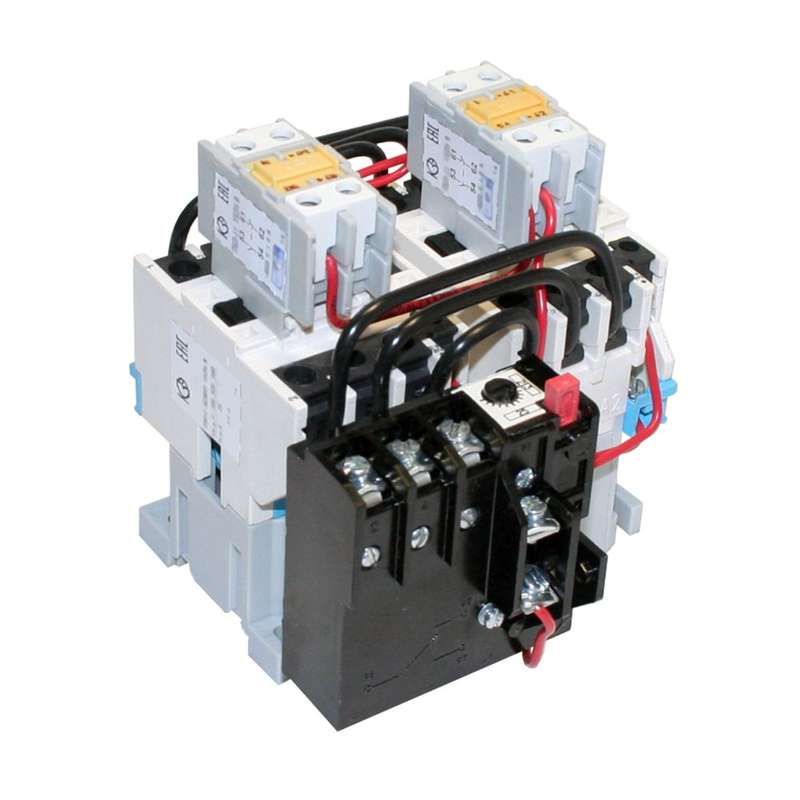

Пускатель электромагнитный ПМ12-025601 УХЛ4 В, 380 (2 нормально замкнутых контакта + 4 разомкнутых контакта), РТТ-131, 25 А - 040601240ВВ380000810 КашинЗЭА 380В 2з+4р

Пускатель электромагнитный ПМ12-025601 УХЛ4 В 380В с тепловым реле РТТ-131 предназначен для дистанционного управления трёхфазными асинхронными двигателями мощностью до 11 кВт, обеспечивает пуск, остановку и реверс, а также защиту от перегрузок и обрыва фаз. Бренд КЗЭА и артикул ПМ12-025601 указывают на серийную продукцию, применяемую в промышленных системах автоматизации.

Назначение и область применения

Пускатель электромагнитный ПМ12-025601 УХЛ4 В 380В используется для коммутации и защиты трёхфазных двигателей с короткозамкнутым ротором. Подходит для стационарных установок: насосов, вентиляторов, конвейеров, компрессоров, станков. Реверсивная функция позволяет менять направление вращения двигателя без внешних переключателей. Интегрированное тепловое реле РТТ-131 защищает двигатель от длительных перегрузок и обрыва фазы.

Технические характеристики

• Номинальный ток: 25 А - максимальный рабочий ток через силовые контакты
• Напряжение катушки управления: 380 В переменного тока - требует именно такое напряжение для срабатывания
• Напряжение изоляции: 660 В - допустимый максимум для подключаемой нагрузки
• Номинальная мощность: 11 кВт - рекомендованная мощность двигателя при 380 В
• Количество контактов: 4 нормально открытых (НО) и 2 нормально закрытых (НЗ) - для построения схем управления и блокировок
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +55 C, в условиях повышенной влажности и запылённости
• Тип присоединения: винтовые зажимы - надёжное, но требует периодической проверки затяжки
• Степень защиты: IP00 - нет защиты от пыли и воды; корпус полностью открыт
• Класс выпуска: 20 - время срабатывания теплового реле при перегрузке соответствует классу 20 (до 20 минут при 6-кратном токе)
• Индикация: есть - наличие светодиода или механического индикатора состояния (не указано количество, но заявлено наличие)
• Способ монтажа: на монтажную плату - крепится болтами к панели, не на DIN-рейку

Совместимость и монтаж

Пускатель ПМ12-025601 монтируется исключительно на жесткую монтажную плату. Не совместим с DIN-рейками. Главные контакты подключаются винтовыми зажимами - провода должны иметь площадь сечения, подходящую под зажимы (обычно 0,5–2,5 мм2, точные значения уточняйте в документации завода). Катушка управления питается от 380 В AC - нельзя использовать с постоянным током или другим напряжением. Тепловое реле РТТ-131 предварительно выставлено на 25 А - регулировка невозможна, при необходимости другой ток - требуется замена реле.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ 12449-80. Применяется в сетях 50/60 Гц. Отсутствие степени защиты IP00 требует установки в закрытом щите или защищённой среде. Для снижения импульсных перенапряжений на катушке рекомендуется установить ограничитель перенапряжения ОПН параллельно катушке управления - особенно при использовании с частотниками или сложными схемами управления.

Преимущества

• Интегрированное тепловое реле РТТ-131 - не нужен отдельный элемент защиты
• Реверсивная конструкция - позволяет реализовать схему реверса без дополнительных пускателей
• Высокая надёжность контактов - рассчитаны на 1 млн операций
• Чёткая индикация состояния - легко определить, включен ли пускатель
• Климатическое исполнение УХЛ4 - устойчив к условиям холодных и влажных помещений

Ограничения применения

• Не применяется во взрывоопасных зонах - отсутствует взрывозащита
• IP00 - нельзя устанавливать вне шкафа, в сырых, пыльных или открытых местах
• Фиксированная настройка теплового реле - невозможно изменить порог срабатывания, только замена
• Только для переменного тока - несовместим с источниками постоянного тока
• Подходит только для двигателей до 11 кВт - при больших мощностях требуется более мощный пускатель
• Монтаж только на плату - не подходит для типового распределительного щита с DIN-рейкой

Примеры использования

• Управление конвейерной лентой с возможностью изменения направления движения
• Автоматический пуск и остановка вентилятора системы охлаждения
• Компрессор в воздушной системе с защитой от перегрева
• Циркулярная пила с реверсом для смены направления реза
• Насосная станция с аварийной остановкой при перегрузке

Практические советы

• Обязательно используйте пускатель внутри металлического или пластикового шкафа - из-за IP00 он не имеет внешней защиты
• Проверяйте затяжку винтовых зажимов каждые 6 месяцев - ослабление вызывает нагрев и выход из строя
• Если система содержит частотный преобразователь - обязательно установите ОПН на катушку управления
• При замене реле РТТ-131 выбирайте аналог с таким же номиналом (25 А) и классом 20
• Не используйте для однофазных устройств - пускатель рассчитан только на три фазы
• При проектировании схемы учтите, что 4 НО и 2 НЗ контакта уже задействованы - свободных контактов для других задач нет
