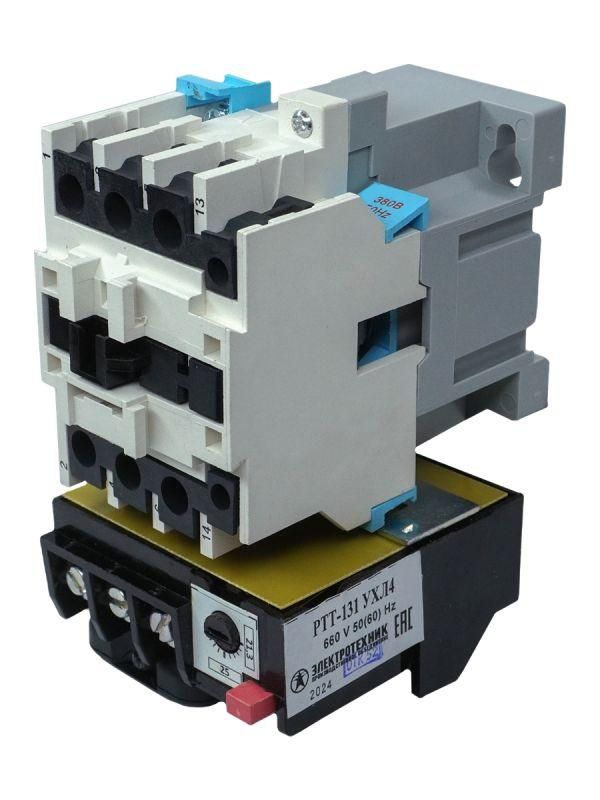

Пускатель электромагнитный ПМ12-025200 УХЛ4 В 25А 380В/50Гц 1НО IP00 нереверсивный с релеРТТ-131 21.2-28.7А Электротехник ET007027

Электромагнитный пускатель ПМ12-025200 УХЛ4 В от бренда Электротехник - это надёжный аппарат для дистанционного управления электродвигателями и другими нагрузками до 25 А. Он сочетает в себе контактор и термореле РТТ-131, обеспечивая защиту от перегрузок, что делает его удобным решением для промышленных систем автоматизации.

Назначение и область применения

Пускатель ПМ12-025200 УХЛ4 В предназначен для включения и выключения электрических цепей под нагрузкой с напряжением до 660 В переменного тока частотой 50 Гц. Он используется там, где требуется безопасное и частое управление оборудованием без ручного вмешательства.

• Запуск и остановка двигателей насосов, вентиляторов, компрессоров, конвейеров, кранов, эскалаторов и лифтов.
• Управление нагревательными элементами, тепловыми завесами и системами освещения.
• Интеграция в устройства автоматического ввода резерва (АВР), щиты распределения, системы компенсации реактивной мощности.
• Применяется в промышленных объектах: пищевой, металлургической, нефтегазовой, энергетической и горнорудной отраслях, а также в городской инфраструктуре.

Технические характеристики

• Номинальное напряжение: 380 В переменного тока, 50 Гц.
• Номинальный ток: 25 А.
• Тип управления: нереверсивный - работает только в одном направлении.
• Защита: встроено тепловое реле РТТ-131 с диапазоном регулировки 17,0–23,0 А и 21,2–28,7 А - защищает двигатель от перегрузки, перекоса фаз и заклинивания ротора.
• Степень защиты: IP00 - нет защиты от внешних воздействий; требует установки в закрытом корпусе или щите.
• Климатическое исполнение: УХЛ4 - допускает работу при температуре от −40 C до +40 C и повышенной влажности, характерной для умеренного и холодного климата.
• Категория применения: AC-3 - для управления асинхронными двигателями с частыми пусками и реверсами.

Совместимость и монтаж

Пускатель ПМ12-025200 УХЛ4 В монтируется на DIN-рейку шириной 35 мм, как и большинство промышленных аппаратов. Клеммы для подключения силовых проводов рассчитаны на медные жилы сечением до 16 мм2. Для управления катушкой используются два входа A1 и A2 - подключаются к цепям управления 24 В, 110 В, 220 В или 380 В (в зависимости от версии катушки; в данном случае - 380 В).

Тепловое реле РТТ-131 уже установлено и отрегулировано в заводских условиях. Его можно дополнительно настроить в пределах указанных значений (17–23 А или 21,2–28,7 А) в зависимости от реального тока потребления двигателя. Подключение дополнительных контактов (например, блокировочных или сигнализирующих) возможно через приставки, совместимые со стандартом ПМ12.

Безопасность и стандарты

Пускатель ПМ12-025200 УХЛ4 В соответствует требованиям ГОСТ Р 50030.4.1 и другим нормативам для промышленных контакторов. Обеспечивает гарантированное срабатывание даже при колебаниях напряжения +-10%. Применение в составе НКУ (низковольтных комплектных устройств) подтверждает соответствие требованиям безопасности для промышленных электроустановок.

Преимущества

• Высокая механическая и электрическая износостойкость - рассчитан на десятки тысяч циклов включения-отключения.
• Проверенная временем конструкция: серия ПМ12 давно зарекомендовала себя на рынках России и СНГ.
• Интегрированное тепловое реле снижает количество компонентов в щите и упрощает сборку.
• Поддерживает стандартные решения автоматизации: легко комбинируется с кнопочными постами, таймерами, датчиками и PLC.

Ограничения применения

• IP00 - нельзя использовать вне электрощита или закрытого корпуса. Открытый монтаж недопустим - риск поражения током и повреждения от пыли, влаги, механических ударов.
• Не предназначен для работы с постоянным током - только переменный ток 50/60 Гц.
• Нереверсивный тип исключает возможность изменения направления вращения двигателя - для реверса нужен двойной пускатель или специальный комплект.
• Тепловое реле РТТ-131 имеет ограниченный диапазон настройки - не подходит для двигателей ниже 17 А или выше 28,7 А.

Примеры использования

• Вентиляционная система в цеху: пускатель включает вентилятор по сигналу с датчика температуры, отключает при перегреве благодаря реле РТТ-131.
• Насосная станция: пускатель запускает насос после аварийного отключения, восстанавливая давление в трубопроводе.
• Щит АВР: один ПМ12-025200 УХЛ4 В управляет основным питанием, второй - резервным, обеспечивая бесперебойную работу оборудования.
• Конвейер на пищевом предприятии: пускатель включается по команде с пульта, останавливается при перегрузке ленты - реле защищает двигатель от выхода из строя.

Практические советы

• Перед установкой проверьте ток двигателя - он должен попадать в рабочий диапазон реле РТТ-131 (17–28,7 А). Если ток меньше 17 А - выбирайте другой тип реле.
• При использовании в условиях повышенной влажности или пыли обязательно помещайте пускатель в герметичный щит с классом защиты не ниже IP54.
• Для долгой службы контролируйте состояние контактов: при появлении следов подгорания или увеличенного сопротивления - замените пускатель или отремонтируйте контакты.
• При подключении катушки убедитесь, что напряжение управления точно соответствует 380 В - применение более низкого напряжения вызовет отказ включения.
• ПМ12-025200 УХЛ4 В - универсальное решение для старых и новых проектов. Если вы модернизируете оборудование, этот пускатель часто становится прямой заменой аналогов ПМЕ, ПМА, КМИ.
