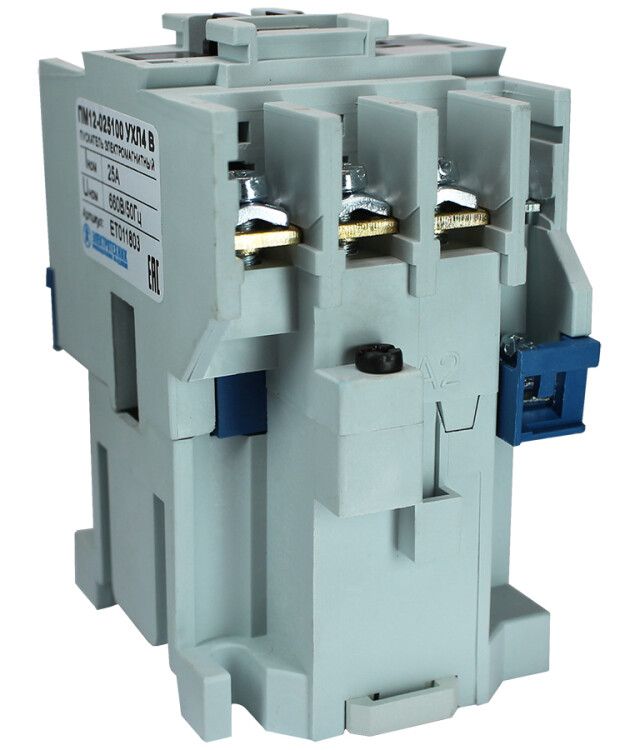

Пускатель электромагнитный ПМ12-025100 УХЛ4 В 25А 380В/50Гц 1НО IP00 нереверсивный без реле Электротехник ET011803 ET000210

Пускатель электромагнитный ПМ12-025100 УХЛ4 В 380В/50Гц 1з 25А нереверсивный без реле IP00 - это нереверсивный магнитный пускатель от бренда Электротехник, предназначенный для дистанционного включения и отключения электродвигателей и других нагрузок до 25 А. Артикулы et000210 и et011803 соответствуют этой модели, которая работает в сетях 380 В переменного тока и не имеет встроенной тепловой защиты.

Назначение и область применения

Пускатель электромагнитный ПМ12-025100 УХЛ4 используется для удалённого управления включением и выключением электроприёмников: электродвигателей, насосов, вентиляторов, компрессоров, конвейеров, тепловых завес и систем освещения. Подходит для работы в промышленных условиях - на производствах, в энергетике, пищевой и легкой промышленности, а также в системах автоматического ввода резерва (АВР) и распределительных щитах. Модель не предусматривает реверсирование, поэтому применяется там, где направление вращения двигателя не меняется.

Технические характеристики

• Напряжение катушки управления: 380 В переменного тока (AC), частота 50 Гц
• Номинальный ток: 25 А
• Коммутируемая мощность: до 10 кВт
• Количество силовых нормально открытых (НО) контактов: 3
• Количество вспомогательных нормально открытых (НО) контактов: 1
• Количество вспомогательных нормально закрытых (НЗ) контактов: 1
• Силовых нормально закрытых (НЗ) контактов: 0
• Степень защиты: IP00 - отсутствие защиты от внешних воздействий, доступ к контактам открытый
• Тип подключения: винтовые зажимы для проводов
• Способ монтажа: крепление на монтажную плату (панель)
• Исполнение: нереверсивное
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата, с возможностью эксплуатации в помещениях с контролируемой температурой и влажностью

Совместимость и монтаж

Пускатель электромагнитный ПМ12-025100 УХЛ4 монтируется исключительно на монтажную плату или DIN-рейку через специальную крепёжную планку (не входит в комплект). Для подключения силовых цепей используются винтовые зажимы - рекомендуется использовать медные многожильные провода сечением до 4–6 мм2. Катушка управления рассчитана на 380 В, что требует точного соблюдения напряжения питания - применение 220 В вызовет отказ срабатывания. Вспомогательные контакты можно использовать для сигнализации состояния ("включен"/"выключен") или подключения блокировочных цепей в сложных схемах управления.

Безопасность и стандарты

Пускатель электромагнитный ПМ12-025100 УХЛ4 соответствует требованиям ГОСТ для промышленных электроустановок. Однако степень защиты IP00 означает, что все токоведущие части открыты - запрещено использование в сырых, пыльных или взрывоопасных средах без дополнительной защиты в корпусе. Обязательно монтировать в закрытом электрощите, исключающем случайный доступ к контактам.

Преимущества

• Высокая надёжность и долгий срок службы благодаря проверенной конструкции серии ПМ12
• Поддержка коммутационной нагрузки AC-3 - оптимальна для пуска и остановки двигателей
• Широкая совместимость с другими элементами серии ПМ12 - легко дополняется контактными приставками
• Простота обслуживания: доступ к контактам, возможность замены повреждённых деталей
• Популярность на рынке СНГ - гарантированная доступность запчастей и аналогов

Ограничения применения

• Не предназначен для работы без корпуса - IP00 требует обязательной установки в электрощит
• Отсутствует встроенная тепловая защита - необходимо подключение отдельного теплового реле при защите двигателя
• Не подходит для реверсивных схем - нельзя менять направление вращения двигателя
• Катушка управления только на 380 В - невозможна работа от сети 220 В без преобразования
• Не рекомендован для частых включений более 600 раз в час - риск перегрева катушки

Примеры использования

• Управление насосом воды в системе водоснабжения
• Включение вентилятора в системе вентиляции
• Пуск конвейера на пищевом производстве
• Автоматический ввод резерва (АВР) в щите распределения
• Управление световым оборудованием в крупном цехе

Практические советы

• При сборке щита убедитесь, что монтажная плата жестко закреплена - вибрация снижает срок службы контактов
• Проверьте соответствие сечения проводов и момента затяжки винтов - плохой контакт вызывает нагрев
• Если нужна защита двигателя - используйте пару с тепловым реле ПТР-25 или аналогичным
• Для контроля состояния пускателя подключите вспомогательный НО контакт к индикации или PLC
• Не используйте этот пускатель в качестве рубильника - он не предназначен для частого ручного отключения под нагрузкой
• При замене - ориентируйтесь на артикулы et000210 и et011803, чтобы сохранить совместимость
