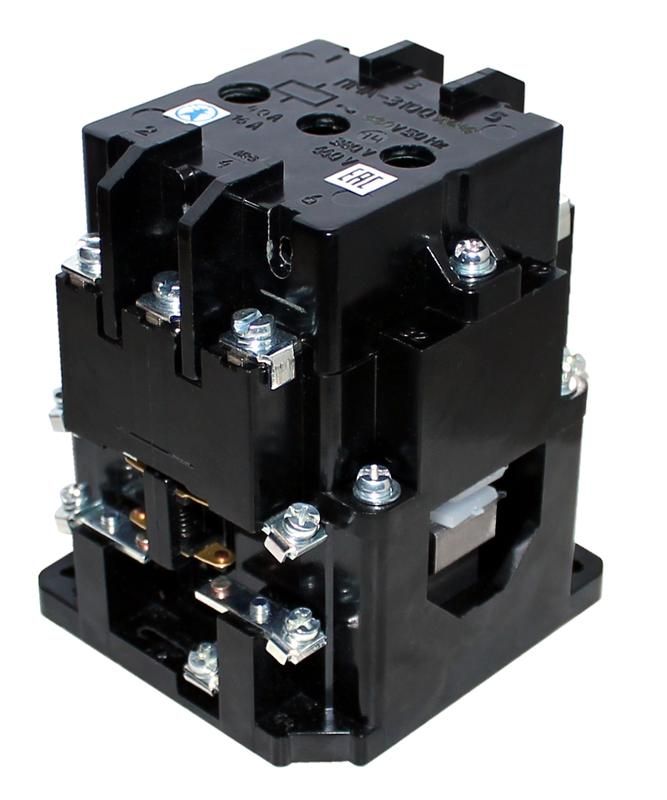

Пускатель электромагнитный ПМЕ-211 УХЛ4 В, 220В/50Гц, 1з, 25А, нереверсивный, без реле, IP00 - ET000113 Электротехник

Пускатель электромагнитный ПМЕ-211 УХЛ4 В, 220В/50Гц, 1з, 25А, нереверсивный, без реле, IP00 - устройство для дистанционного управления трехфазными двигателями, предназначенное для установки на монтажную плату. Бренд Электротехник выпускает эту модель в серии ПМЕ, где она используется там, где требуется надежное включение и выключение нагрузки без функций защиты.

Назначение и область применения

Пускатель электромагнитный ПМЕ-211 УХЛ4 В применяется для включения и отключения трехфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для стационарных систем, где управление осуществляется через кнопочные посты или автоматические контроллеры. Модель рассчитана на работу в сетях с напряжением до 660 В и частотой 50 Гц. Поскольку в комплекте нет теплового реле, он не обеспечивает защиту от перегрузки или обрыва фаз - такие функции должны реализовываться внешним оборудованием.

Технические характеристики

• Напряжение питания: 220 В переменного тока (AC), 50 Гц
• Номинальный ток: 25 А
• Количество нормально открытых (НО) контактов: 4
• Количество нормально закрытых (НЗ) контактов: 0
• Исполнение: нереверсивное - нельзя изменить направление вращения двигателя
• Степень защиты: IP00 - нет защиты от пыли и воды, корпус полностью открытый
• Способ монтажа: на монтажную плату (печатную плату)

Совместимость и монтаж

Пускатель электромагнитный ПМЕ-211 УХЛ4 В устанавливается исключительно на печатную плату. Для работы требует подключения катушки к цепи управления (220 В) и силовых контактов к фазам двигателя. Клеммы для подвода проводов расположены на корпусе - необходимо использовать провода сечением, соответствующим току 25 А. Отсутствие крепления болтами или DIN-рейкой делает невозможным использование в распределительных щитах без специальной платформы. Убедитесь, что габариты платы позволяют разместить устройство с зазорами для теплоотдачи.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1–2012 для магнитных пускателей. Однако из-за степени защиты IP00 запрещено применение во влажной среде, в помещениях с пылью, на открытом воздухе или в местах возможного механического воздействия. Все операции по подключению и обслуживанию должны выполняться при отключенном питании.

Преимущества

• Высокая коммутационная способность - надежно работает при частых включениях
• Простая конструкция - минимум элементов снижает вероятность отказа
• Поддержка высоких токов (до 25 А) - подходит для большинства промышленных двигателей
• Фиксированное исполнение без реле - меньше точек отказа, проще диагностика

Ограничения применения

• Не имеет встроенной защиты - обязательно нужна внешняя термическая защита (например, тепловое реле или частотный преобразователь)
• IP00 - нельзя использовать в условиях пыли, влаги, брызг, агрессивной среды
• Нельзя применять для реверса - для изменения направления вращения потребуется два пускателя или другой тип устройства
• Требует монтажа на плату - не совместим со штангами, DIN-рейками или обычными щитами
• Не рекомендован для бытовых или мобильных систем

Примеры использования

• Управление насосами в промышленных системах охлаждения
• Включение конвейеров на сборочных линиях
• Контроль вентиляторов в HVAC-системах
• Автоматизация станков с постоянным направлением вращения

Практические советы

• Выбирайте пускатель электромагнитный ПМЕ-211 УХЛ4 В только тогда, когда защита уже предусмотрена другим оборудованием
• Проверьте посадочное место на плате - размеры корпуса должны точно совпадать с отверстиями
• Изолируйте все силовые соединения, так как контакты находятся под напряжением даже в выключенном состоянии
• Не используйте в помещениях с температурой выше +40 C - серия УХЛ4 допускает работу в холодных условиях, но не в жарких
• При замене старого пускателя сверьте количество и тип контактов - здесь 4 НО, а других нет
