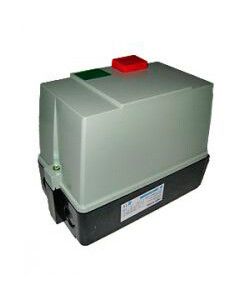

Пускатель электромагнитный ПМЛ-2220 УХЛ4 Б, 380В/50Гц, 1з, 25А, нереверсивный, с реле РТЛ-1022-2 17-25А, в корпусе из пластика IP54, кнопками ПУСК + СТОП - ET511478 Электротехник

Пускатель электромагнитный ПМЛ-2220 УХЛ4 Б, 380В/50Гц, 1з, 25А, нереверсивный, с реле РТЛ-1022-2 17-25А, IP54, с кнопками ПУСК + СТОП - компактное коммутационное устройство с встроенными кнопками и тепловым реле для безопасного запуска и остановки трехфазных двигателей мощностью до 10 кВт. Производится брендом Электротехник, артикул et511478.

Назначение и область применения

Пускатель электромагнитный ПМЛ-2220 УХЛ4 Б предназначен для дистанционного включения и выключения трёхфазных асинхронных с короткозамкнутым ротором. Подходит для оборудования, где требуется частый пуск и надёжная защита от перегрузки: насосы, вентиляторы, конвейеры, компрессоры, станки с автоматическим управлением.

Технические характеристики

• Напряжение питания цепи управления: 380 В переменного тока (AC), 50 Гц
• Номинальный ток главных контактов: 25 А
• Коммутируемая мощность (AC-3): 10 кВт - максимальная нагрузка для двигателя при нормальном режиме пуска
• Число главных контактов: 3 - три пары контактных групп для коммутации всех фаз сети
• Количество нормально открытых (НО) вспомогательных контактов: 1 - используется для сигнализации состояния включения или связи с системой управления
• Защита корпуса: IP54 - защищён от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды с любого направления
• Тип подключения: винтовые зажимы - подходят для проводов сечением до 4–6 мм2 (зависит от модели клеммы)
• Тепловое реле: РТЛ-1022-2, диапазон регулировки 17–25 А - обеспечивает защиту двигателя от длительной перегрузки
• Исполнение: нереверсивное - нельзя изменить направление вращения двигателя через этот пускатель
• Способ установки: монтажная плата - крепится на DIN-рейку или жесткую поверхность с помощью крепёжных отверстий
• Климатическое исполнение: УХЛ4 - работает при температуре от –40 C до +55 C, допустима эксплуатация во влажных помещениях и на открытом воздухе при условии защиты от прямого воздействия осадков

Совместимость и монтаж

Пускатель электромагнитный ПМЛ-2220 УХЛ4 Б совместим с любыми трёхфазными двигателями мощностью до 10 кВт при рабочем токе до 25 А. Для правильной установки важно соблюдать следующее:

• Подключение силовых проводов выполняется только после отключения питания; используйте гаечные ключи соответствующего размера для затяжки винтов - переусиливать нельзя, чтобы не повредить клеммы;
• Кнопки ПУСК и СТОП уже установлены на корпусе - они механически связаны с катушкой пускателя и обеспечивают базовое управление без внешних элементов;
• Не требует дополнительных модулей для функционала - всё необходимое встроено: контактор, термореле, кнопки управления;
• Настройка теплового реле РТЛ-1022-2 должна соответствовать реальному току потребления двигателя - регулировка осуществляется винтом на лицевой стороне устройства;
• Запрещается использовать для постоянного тока (DC); также не рекомендовано применение в средах с высокой концентрацией масла, химикатов или агрессивных газов.

Безопасность и стандарты

Пускатель электромагнитный ПМЛ-2220 УХЛ4 Б соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ 12449-80. Защита IP54 снижает риск поражения током при случайном контакте с брызгами воды или пылевыми образованиями. Тепловое реле РТЛ-1022-2 предотвращает выход двигателя из строя при перегреве. Все материалы контактов выполнены из серебряного сплава - минимизируют нагрев и искрообразование при коммутации.

Преимущества

• Высокая долговечность благодаря технологии производства магнитной системы, сравнимой с европейскими аналогами
• Контакты из серебряного сплава - меньше окисления, меньшее переходное сопротивление, выше срок службы
• Отсутствие постороннего шума при работе - важное преимущество для помещений с чувствительным оборудованием или людьми рядом
• Широкий диапазон рабочих температур позволяет использовать в холодных регионах и на объектах с экстремальным микроклиматом
• Цельный блок с кнопками и реле исключает необходимость сборки из нескольких компонентов - экономит время при монтаже

Ограничения применения

• Не реверсивные схемы - невозможно поменять направление вращения двигателя без внешнего второго пускателя
• Максимальная мощность - 10 кВт; использование с более мощными двигателями вызывает быстрый износ контактов и возможную аварию
• IP54 недостаточно для прямого воздействия потока воды - не применяйте в местах с активным орошением или мойкой
• Не рассчитан на работу в взрывоопасных зонах - отсутствует взрывозащита Ex
• Функция самоблокировки отсутствует - при отключении питания система остаётся в состоянии “выкл” даже при сохранении команды “пуск”; нужна внешняя логика для автономного возобновления

Примеры использования

• Автоматическая линия по розливу жидкостей - пускатель управляет насосом с задержкой старта
• Вентиляция в производственных цехах - включение по расписанию с защитой от заклинивания вентилятора
• Компрессор воздушной системы - периодический пуск с интервалами, контролируемый реле времени
• Оборудование на складах с низкими температурами - работа при –30 C зимой в неотапливаемом ангаре

Практические советы

• Перед первым включением проверьте соответствие тока двигателя диапазону реле РТЛ-1022-2 (17–25 А). Настройка вне этого диапазона делает защиту бесполезной
• Проверяйте состояние винтовых клемм каждые 6 месяцев - особенно в условиях вибраций
• Если двигатель часто запускается (более 10 раз в час), убедитесь, что он не перегревается - возможно, стоит выбрать пускатель с большей мощностью или добавить теплоотвод
• При замене пускателя электромагнитный ПМЛ-2220 УХЛ4 Б можно менять на любой другой с такими же параметрами - совместимость по габаритам и клеммам стандартизована
• Не открывайте корпус без отключения питания - внутренние части находятся под напряжением даже при выключенном двигателе
