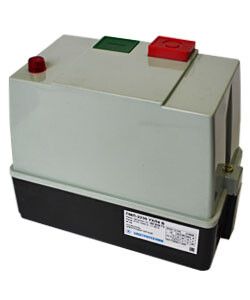

Пускатель электромагнитный ПМЛ-2230 УХЛ4 Б 25А 380В/50Гц AC 1НО IP54 нереверсивный с реле РТЛ-1022-2 17-25А в корпусе пластик. кнопками ПУСК + СТОП и сигнал. лампой Электротехник ET547047

Пускатель электромагнитный ПМЛ-2230 УХЛ4 Б, 380В/50Гц, 1з, 25А, нереверсивный, с реле РТЛ-1022-2 17-25А, IP54, с кнопками ПУСК + СТОП и сигнальной лампой - это готовое компактное устройство для безопасного включения и выключения трёхфазных электродвигателей мощностью до 25 А. Произведённый брендом Электротехник, он предназначен для установки на монтажную плату в условиях повышенной запылённости и влажности.

Назначение и область применения

Пускатель электромагнитный ПМЛ-2230 УХЛ4 Б используется для управления трёхфазными асинхронными двигателями в промышленном оборудовании. Он обеспечивает дистанционное включение и отключение нагрузки, защищает двигатель от перегрузки через встроенное тепловое реле РТЛ-1022-2. Подходит для работы в цехах, на конвейерах, насосных станциях, вентиляционных системах и других местах, где требуется надёжное управление двигателем с возможностью аварийной остановки.

Технические характеристики

• Род тока: переменный (AC), частота 50 Гц
• Номинальное напряжение: 380 В
• Номинальный ток: 25 А
• Тип исполнения: нереверсивный - работает только в одном направлении
• Степень защиты: IP54 - устойчив к пыли и брызгам воды из любого направления
• Количество нормально открытых (НО) контактов: 4 шт. - используются для управления и сигнализации
• Встроено реле РТЛ-1022-2 - срабатывает при токе 17–25 А, защищает от перегрева двигателя
• Способ монтажа: на монтажную плату (панель)
• Комплексное исполнение: включает кнопки ПУСК и СТОП, а также сигнальную лампу

Совместимость и монтаж

Пускатель электромагнитный ПМЛ-2230 УХЛ4 Б рассчитан на установку на металлическую или пластиковую монтажную плиту толщиной до 10 мм. Кабели подводятся к верхним зажимам катушки и контактной группы. Для подключения используйте провода сечением 1,5–4 мм2. Обязательно соблюдайте расстояние между фазами согласно требованиям ПУЭ. Монтаж выполняется только при отключенном питании. Кнопки и лампа уже установлены - дополнительная сборка не требуется.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1 и ГОСТ 12.2.007.0. Защита IP54 предотвращает попадание пыли внутрь корпуса и повреждение от случайных брызг. Тепловое реле РТЛ-1022-2 автоматически отключает питание при длительной перегрузке, снижая риск возгорания. Лампа сигнализирует состояние: горит при включении, гаснет при остановке.

Преимущества

• Цельный модуль - всё необходимое в одном корпусе: пускатель, реле, кнопки, лампа
• Не требует внешних элементов управления - экономит место на щите
• Защита IP54 позволяет использовать в помещениях с высокой влажностью и пылью
• Реле РТЛ-1022-2 настраивается на ток 17–25 А - идеально подходит для двигателей 1,5–4 кВт
• Срок службы контактов повышенный благодаря качественным материалам

Ограничения применения

• Не предназначена для реверса - нельзя менять направление вращения двигателя
• Не подходит для постоянного режима работы выше 25 А - возможен выход из строя
• Не рекомендуется для установки в средах с химическими парами, маслом или агрессивной средой
• Запрещено применять вне температурного диапазона УХЛ4 (-40C…+40C)
• Не имеет функции автоматического повторного включения после срабатывания реле - необходимо вручную нажать ПУСК

Примеры использования

• Управление насосом в системе водоснабжения
• Включение вентилятора в печи сушилки
• Запуск конвейерной ленты на пищевом производстве
• Подача питания на компрессор в холодильной камере
• Автоматизация станков с ЧПУ, где нужна быстрая остановка

Практические советы

• Проверьте соответствие номинала двигателя (до 25 А) перед установкой - превышение вызовет срабатывание реле
• При замене реле РТЛ-1022-2 используйте аналогичный класс тока - 17–25 А
• Сигнальная лампа должна быть подключена к контактам пускателя, чтобы показывать реальное состояние
• Не закрывайте корпус герметиком - это нарушит теплообмен и приведёт к перегреву
• При монтаже на панель используйте крепёж с моментом затяжки не более 0,5 Нм
• Регулярно проверяйте чистоту контактов - пыль в IP54 не исключает окисления при длительной эксплуатации
