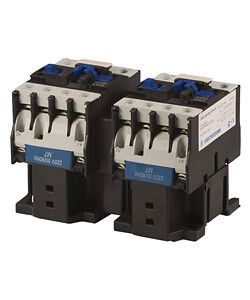

Пускатель электромагнитный ПМЛ-2501 УХЛ4 Б, 380В/50Гц, 2р, 25А, реверсивный, без реле, IP00 - ET515401 Электротехник

Пускатель электромагнитный ПМЛ-2501 УХЛ4 Б, 380В/50Гц, 2-полюсный, 25А, реверсивный, без реле, IP00 - компактный устройство для дистанционного управления трёхфазными двигателями, обеспечивающее реверс и пуск без встроенного теплового реле. Подходит для установки на монтажную плату в распределительных щитах промышленного оборудования.

Назначение и область применения

Пускатель электромагнитный ПМЛ-2501 УХЛ4 Б предназначен для дистанционного включения, выключения и изменения направления вращения трёхфазных асинхронных двигателей с короткозамкнутым ротором. Применяется в системах автоматизации, где требуется частый реверс: конвейеры, насосы, вентиляторы, станки с ЧПУ, подъёмники. Отсутствие встроенного реле позволяет использовать его совместно с внешними защитными устройствами, что даёт гибкость в проектировании схем управления.

Технические характеристики

• Номинальный рабочий ток: 25 А - способен коммутировать нагрузку до 10 кВт
• Напряжение питания катушки: 380 В переменного тока, 50 Гц
• Количество силовых контактов: 2 нормально замкнутых (НЗ), 3 нормально разомкнутых (НО)
• Вспомогательные контакты: 1 НО, 2 НЗ - используются для сигнализации и блокировок в цепях управления
• Род тока: переменный (AC)
• Исполнение: реверсивное - два пускателя в одном корпусе для переключения фаз
• Степень защиты: IP00 - нет защиты от пыли и воды, требует установки внутри закрытого щита
• Способ монтажа: на монтажную плату (PCB) - крепится болтами через отверстия в основании
• Подключение силовой цепи: винтовые зажимы - подходят для проводов сечением до 4–6 мм2
• Климатическое исполнение: УХЛ4 - работает при температуре от –40 C до +55 C

Совместимость и монтаж

Пускатель электромагнитный ПМЛ-2501 УХЛ4 Б рассчитан на монтаж на печатную плату. Для сборки потребуется подготовить отверстия под крепёжные болты и обеспечить доступ к винтовым зажимам. Катушка управления питается от сети 380 В - несовместима с более низкими напряжениями (например, 220 В). Для реверса используется две пары контактов: одна для прямого вращения, вторая - для обратного. Обязательно применение механической или электрической блокировки между двумя контактными группами, чтобы исключить одновременное включение. Монтаж допускается только в защищённом от пыли и влаги месте - IP00 не предполагает открытую эксплуатацию.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Конструкция выполнена с использованием серебряных сплавов для контактов, снижающих риск сваривания и повышающих долговечность. Компоненты устойчивы к вибрациям и перегрузкам в рамках номинальных значений. Однако отсутствие внутренней тепловой защиты делает обязательным использование внешнего термореле или другого средства защиты от перегрева двигателя.

Преимущества

• Высокая износостойкость контактов благодаря серебряному сплаву - увеличивает срок службы при частых включениях
• Низкое переходное сопротивление - минимизирует потери энергии и нагрев
• Отсутствие шума при работе - подходит для помещений с высокими требованиями к уровню звука
• Широкий температурный диапазон - надёжно функционирует в холодных и жарких условиях
• Компактные габариты - экономия места в щите

Ограничения применения

• Не применяется вне закрытых щитов - степень защиты IP00 не защищает от пыли, влаги и случайного прикосновения
• Не имеет встроенной тепловой защиты - обязательно подключение внешнего реле перегрузки
• Только для переменного тока - нельзя использовать в цепях постоянного тока
• Напряжение катушки строго 380 В - несовместим с сетями 220 В или 110 В
• Требует точного соблюдения полярности при подключении вспомогательных контактов в схемах блокировки

Примеры использования

• Реверсивный пуск вентилятора в системе вентиляции с возможностью смены направления воздушного потока
• Управление ленточным конвейером, который необходимо двигать вперёд и назад для регулировки положения груза
• Автоматизация станка с ЧПУ, где требуется быстрое изменение направления вращения шпинделя
• Система подъёма/опускания грузового лифта с контролируемым реверсом

Практические советы

• При монтаже на плату используйте крепёж с моментом затяжки 0,5–0,7 Нм - переусиливать нельзя, есть риск повреждения корпуса
• Проверьте соответствие сечения провода и зажима: максимальное сечение - 6 мм2; меньшие сечения требуют использования наконечников
• Обязательно запроектируйте взаимную блокировку между двумя контактными группами - иначе возникает опасность короткого замыкания
• Для контроля состояния пускателя используйте вспомогательные контакты: один НО - для индикации “включен”, два НЗ - для аварийной остановки
• При эксплуатации в условиях высокой вибрации проверяйте периодически затяжку винтов - особенно после первых 100–200 циклов включения
• При замене старого пускателя убедитесь, что новый ПМЛ-2501 УХЛ4 Б имеет те же типы и количество вспомогательных контактов - иначе придётся переделывать схему управления
