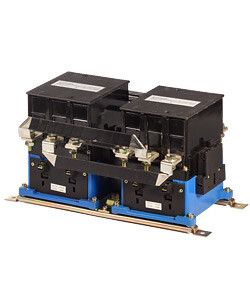

Пускатель реверсивный ПМ12-160500 УХЛ4 В 160А кат. 380В AC 4НО+4НЗ IP00 без реле Электротехник ET509194

Пускатель электромагнитный ПМ12-160500 УХЛ4 В - реверсивный магнитный пускатель бренда Электротехник с артикулом et509194, предназначен для дистанционного управления трёхфазными электродвигателями мощностью до 64 кВт. Обеспечивает пуск, остановку и изменение направления вращения, работает в сетях 380 В / 50 Гц, не имеет встроенной тепловой защиты.

Назначение и область применения

Пускатель электромагнитный ПМ12-160500 УХЛ4 В используется для удалённого включения и выключения трёхфазных двигателей переменного тока. Подходит для задач, где требуется реверсирование - то есть смена направления вращения вала. Применяется в системах, требующих частого пуска и остановки: краны, эскалаторы, лифты, насосы, вентиляторы, компрессоры, станки, системы АВР, тепловые завесы и осветительные сети.

Этот пускатель встраивается в промышленные щиты: ЩОТ, УКРМ, АВР, ЩР, ЩУР, ПР и другие типы НКУ. Он не содержит теплового реле - поэтому его используют там, где защита двигателя уже предусмотрена другим оборудованием (например, частотным преобразователем или внешним реле перегрузки).

Технические характеристики

• Род тока: переменный (AC), 50 Гц
• Напряжение питания катушки: 380 В
• Номинальный ток: 160 А
• Количество силовых полюсов: 3 (трёхфазный)
• Коммутируемая мощность: 64 кВт
• Исполнение: реверсивное - два контактора в одном корпусе для смены фаз
• Количество вспомогательных контактов: 3 нормально открытых (НО) + 3 нормально закрытых (НЗ)
• Степень защиты: IP00 - нет защиты от пыли и воды, требует установки в закрытом щите
• Способ подключения: болтовое - провода крепятся винтами на клеммах
• Способ монтажа: на DIN-рейку или монтажную плату
• Климатическое исполнение: У3 - рассчитан на умеренные климатические условия
• Рабочий температурный диапазон: от -40 C до +45 C

Совместимость и монтаж

Пускатель электромагнитный ПМ12-160500 УХЛ4 В совместим с другими изделиями серии ПМ12. Для работы в реверсивном режиме необходимо использовать пару таких пускателей - один для прямого, второй для обратного направления. Между ними обязательно устанавливается механическая или электрическая блокировка, чтобы исключить одновременное включение - это предотвращает КЗ между фазами.

Подключение силовых клемм - болтовое. Максимальное сечение жил - до 50 мм2. Вспомогательные контакты доступны для подключения цепей управления, сигнализации или блокировок. Монтаж осуществляется на стандартную DIN-рейку шириной 35 мм. Убедитесь, что место установки не подвержено вибрациям выше допустимого уровня - это снижает срок службы контактов.

Безопасность и стандарты

Пускатель электромагнитный ПМ12-160500 УХЛ4 В соответствует требованиям ГОСТ Р 50030.4.1–2012 (IEC 60947-4-1) для аппаратов низковольтного управления. Коммутация выполняется в классах нагрузки AC-1 (резистивные) и AC-3 (индуктивные - электродвигатели). Серия ПМ12 прошла проверку на долговечность: более 1 млн циклов включения-отключения при номинальной нагрузке.

Преимущества

• Высокая надёжность благодаря проверенной конструкции - применяется десятилетиями в промышленности
• Широкая доступность запчастей и аналогов в РФ и СНГ
• Устойчивость к перегрузкам в рамках заявленных параметров
• Простота обслуживания - можно заменить только повреждённые части, не весь пускатель
• Поддержка модульного расширения через дополнительные контактные приставки

Ограничения применения

• Не подходит для открытых площадок - степень защиты IP00 требует обязательной установки внутри герметичного щита
• Не имеет встроенного теплового реле - нельзя применять без внешней защиты двигателя от перегрева, перекоса фаз или заклинивания
• Работает только при постоянном напряжении 380 В на катушке - несовместим с 220 В или 110 В
• Не рекомендован для частых пусков с высоким моментом (более 10–15 раз в час) без учёта термической нагрузки
• Не предназначен для взрывоопасных зон - отсутствует взрывозащита

Примеры использования

• Управление реверсом лебёдки на производстве - один пускатель для подъёма, другой - для опускания
• Автоматический ввод резерва (АВР): переключение между основным и резервным источником питания
• Контроль направления вращения вентилятора в системе вентиляции
• Управление насосом в системе водоснабжения с функцией продувки труб
• Система управления конвейером, где требуется менять направление движения

Практические советы

• Выбирая этот пускатель, убедитесь, что ваш двигатель не превышает 64 кВт и 160 А - превышение снизит срок службы контактов
• При монтаже используйте калиброванные ключи для затяжки клемм - пере- или недотянутый контакт вызывает нагрев и выход из строя
• Для реверса всегда применяйте блокировку - механическую (через рычаги) или электрическую (через НЗ контакты в цепи управления)
• Проверьте соответствие напряжения катушки - 380 В. Подключение на 220 В приведёт к отказу срабатывания
• Если нужна защита от перегрузки - выберите модель с реле (например, ПМ12-160500 УХЛ4 В с реле ТР) или установите отдельное реле перегрузки
• При работе в условиях низких температур (-30…-40 C) перед первым включением прогрейте пускатель в течение 5–10 минут
